Circuito impreso flexible FPC en el Polyimide con 2 metros de largo

Flexible Printed Circuit FPC on Polyimide with 2 Meters Long
Flexible Printed Circuit FPC on Polyimide with 2 Meters Long Flexible Printed Circuit FPC on Polyimide with 2 Meters Long Flexible Printed Circuit FPC on Polyimide with 2 Meters Long Flexible Printed Circuit FPC on Polyimide with 2 Meters Long Flexible Printed Circuit FPC on Polyimide with 2 Meters Long

Ampliación de imagen :  Circuito impreso flexible FPC en el Polyimide con 2 metros de largo

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-264.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: Polyimide Cuenta de la capa: Solo lado
Grueso del PWB: 0.15m m Tamaño del PWB: x 2000 8mm=1PCS
Coverlay: Blanco Serigrafía: NO
Peso de cobre: 1oz Final superficial: Oro de la inmersión
Alta luz:

PWB flexible de múltiples capas del Polyimide

,

Ningún PWB flexible de múltiples capas de Peelable

,

Ningún PWB de múltiples capas de la flexión de Peelable

Circuito impreso flexible FPC en el Polyimide con 2 metros de largo

(Los circuitos impresos flexibles son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Breve introducción

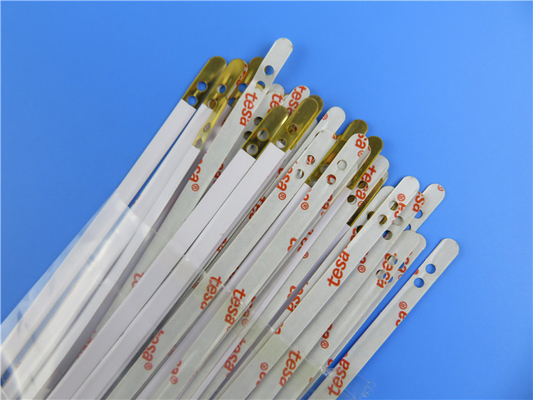

Este FPC es las solas tiras echadas a un lado con 2 metros de largo, el cobre 1oz con la cinta del tesa en lado trasero, el oro coverlay y de la inmersión blanco en los cojines. Se emplea el substrato del polyimide con 7m m de par en par. Se utiliza en los sistemas de telemetría.

Especificaciones

TAMAÑO DEL PWB x 2000 8mm=1PCS
Materia prima: Polyimide
Número de capas Solo PWB echado a un lado
SMT N/A
A través de componentes del agujero N/A
PILA DE LA CAPA Cobre ------- 35um (1oz)
Polyimide
Rastro y espacio mínimos: 20mil/20mil
Agujeros mínimos/máximos: 3.0mm/3.0m m
Externo final de la hoja: 1oz
Hoja final interna: 0oz
Altura final del PWB: 0.15m m ±0.05
Final superficial Oro de la inmersión
Suelde la máscara para aplicarse a: SUPERIOR, inferior
Color de la máscara de la soldadura: Coverlay blanco
CONTOUR/CUTTING Corte del laser
Refuerzo: N/A
Lado de la leyenda componente NO
Color de la leyenda componente NO
VÍA N/A
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.

Circuito impreso flexible FPC en el Polyimide con 2 metros de largo 0

Nuestras ventajas

El diseño de ingeniería evita que los problemas ocurran en la preproducción;

ISO9001, ISO14001, UL IATF16949 certificó la fábrica de fabricación;

Ningún MOQ, bajo costo para los prototipos y pequeña cantidad de los funcionamientos;

Más que los años 18+ de experiencia del PWB;

Capacidad de 30000㎡output por mes;

8000 tipos de PWB por mes;

Entrega a tiempo: el >98%

Tarifa de la denuncia del cliente: <1>

Usos

Pantalla táctil/el panel capacitivos, tablero suave industrial del regulador de temperatura del control, tablero suave del lector de tarjetas del consumidor

Tipos básicos de circuito flexible

Hay cinco tipos básicos de circuitos flexibles como se describe a continuación:

1. Circuitos flexibles de un sólo lado

Éste es el tipo más simple, y consiste en una materia prima fina y flexible a qué se lamina una hoja de cobre mediante un pegamento. El circuito acabado se proporciona con frecuencia un covercoat enlazado al lado de cobre mediante un pegamento.

2. Circuitos flexibles de doble cara

Mientras que el nombre sugiere, el circuito consiste en una materia prima fina y flexible con la hoja de cobre laminada a cada lado. Los lados externos de los circuitos acabados se proporcionan con frecuencia los covercoats enlazados a los lados externos (de cobre).

3. Circuitos flexibles de múltiples capas

Un circuito flexible de múltiples capas consiste en vario fino y las laminas bajas flexibles y las hojas de cobre laminaron juntas mediante el pegamento, mucho de la misma manera como tableros de múltiples capas rígidos. También es práctica común enlazar covercoats a los lados externos (de cobre).

4. Circuitos Flexión-rígidos

Un circuito flexión-rígido es una combinación de tableros rígidos y los circuitos flexibles, el último crear flexible interconectan entre los tableros rígidos a quienes se laminan mediante capas en enlace.

5. Circuitos flexibles con áreas rígidas

En algunos casos, el circuito flexible debe apoyar varios componentes relativamente pesados o aún una partición del conector. Por lo tanto es necesario reforzar tal área. Esto es lograda enlazando un refuerzo a esa área. El refuerzo puede ser una capa adicional de polyimide no demasiado fino, o puede ser una lamina de cristal/de epoxy.

Capacidades 2022 de FPC

No. Especificaciones Capacidades
1 Tipo del tablero De una sola capa, capa de Doulbe, de múltiples capas, Rígido-flexión
2 Materia prima PI, ANIMAL DOMÉSTICO
3 Peso de cobre 0.5oz, 1oz, 2oz
4 Tamaño máximo del LED 250 x 5000m m
5 Tamaño máximo general 250 x 2000m m
6 Grueso del tablero 0.03mm-3.0m m
7 Tolerancia del grueso ±0.03mm
8 Agujero de taladro de Mininum 0.05m m
9 Agujero de taladro máximo 6.5m m
10 Tolerancia del agujero de taladro ±0.025mm
11 Grueso de la pared del agujero 8 um
12 Pista/Gap mínimos del tablero de una sola capa 0.025/0.03m m
13 Pista/Gap mínimos de la capa doble y del tablero de múltiples capas 0.03/0.040m m
14 Grabar al agua fuerte tolerancia ±0.02mm
15 Anchura mínima de la leyenda de seda 0.125m m
16 Heigh mínimo de la leyenda de seda 0.75m m
17 Distancia de la leyenda a rellenar 0.15m m
18 Distancia de la máscara de apertura de la soldadura del taladro Coverlay a seguir 0.03m m
19 Distancia de la máscara de apertura de la soldadura de perforar Coverlay para seguir 0.03m m
20 Grueso del níquel de la inmersión 100-300u”
21 Grueso del oro de la inmersión 1-3u”
22 Thicnkess de la lata de la inmersión 150-400u”
23 Cojín de prueba eléctrico mínimo 0.2m m
24 Tolerancia mínima del esquema (sacador normal del molde de acero) ±0.1mm
25 Tolerancia mínima del esquema (sacador del molde de acero de la precisión) ±0.05mm
26 Radio de Mininum del ángulo biselado (esquema) 0.2m m
27 Material de Stiffner Pi, FR-4, 3M Adhesive, ANIMAL DOMÉSTICO, hoja de acero
28 RoHs
29 Color de la máscara de la soldadura Amarillo, blanco, negro, verde
