Hola a todos.
¡Saludos cálidos!
Hoy estamos hablando de PCB híbrido de 6 capas construido en RO4350B y FR-4.
Es para la aplicación de antenas de radar. dos núcleos de RO4350B en el lado superior y el lado inferior, recubiertos a través de agujeros conectan cada capa.cada material dieléctrico es superior a 0Las almohadillas y los agujeros están recubiertos de oro por inmersión. Se fabrican según IPC 6012 Clase 2 utilizando los datos Gerber suministrados.Cada uno de los 25 paneles está envasado para su envío..
Veamos el segundo.

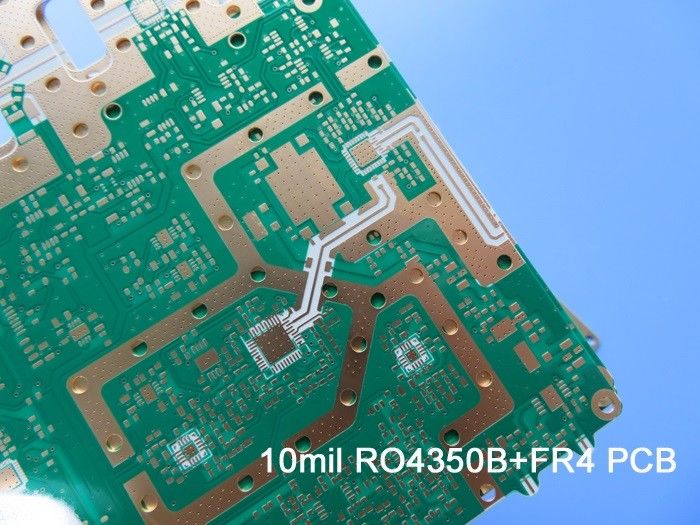

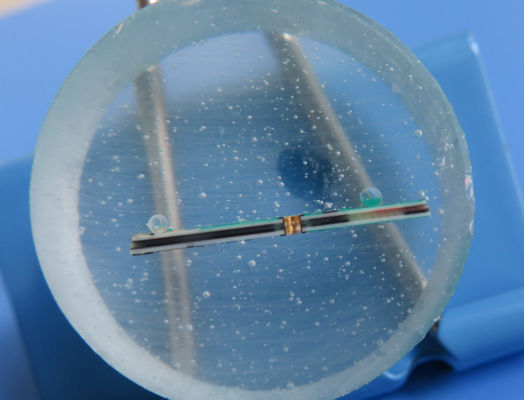

Este tipo es más complejo que el primero. El núcleo 10mil RO4350B es el mismo. La principal diferencia es que contiene 3 tipos ciegos. Las especificaciones son las siguientes:
Material de base: RO4350B 10mil + FR4
Número de capas: 6 capas
Tipo: ciego a través de L1-L2, L1-L3, L1-L4
Formato: 82 mm x 95 mm = 1 tipo = 1 pieza
Finalización de la superficie: oro de inmersión
Peso de cobre: capa exterior 35 μm/ capa interior 35 μm
Máscara de soldadura / Leyenda: No
Altura del PCB final: 1,4 mm
La norma: IPC 6012 Clase 2
Embalaje: 20 paneles están envasados para su envío.
Tiempo de ejecución: 20 días hábiles
Duración: 6 meses
Hay un producto muy similar cuyas capas internas utilizan media onza de cobre.
Ahí está.¿Qué quieres decir?Las ventajas de los PCB híbridos RO4350B son muchas.
1) El rendimiento de la integridad de la señal mejorado en comparación con los apilamientos con todas las placas FR4;
2) Reducción de los costes en comparación con las montajes con material de baja pérdida;
3) El diseño de ingeniería evita que se produzcan problemas en la preproducción;
4) ISO9000, ISO14001, IATF16949, fábrica con certificación UL
5) Clasificación IPC 2 / Clasificación IPC 3;
Las aplicaciones son muy amplias y se enumeran a continuación:
- Conversor de adquisición de datos por radar,
-Antenna de banda mezclada,
- Un refuerzo montado en la torre,
- osciloscopio modular,
- atenuador y antena 5G, etc.
Gracias por su lectura. Usted es bienvenido a ponerse en contacto con nosotros para sus preguntas de PCB RF.
Apéndice: Hoja de datos de PCB
| Tamaño del PCB |
Se trata de una prueba de la calidad de los productos. |
| Tipo de tablero |
PCB de varias capas |
| Número de capas |
6 Capas |
| Componentes montados en la superficie |
- Sí, es cierto. |
| A través de componentes perforados |
- No, no lo sé. |
| El nivel de la carga |
Cobre ------- 35um ((1 oz) + capa superior de placa |
| Dieléctrico RO4350B 0,254 mm (10 mil) |
| Cobre ------- 35um ((1 onza) |
| |
Se trata de un producto de fabricación que se utiliza para la fabricación de productos químicos. |
| |
Cobre ------ 35um (1 onza) |
| |
Fr-4 0,25 mm |
| |
Cobre ------ 35um (1 onza) |
| |
PP 0,21 mm |
| |
Cobre ------35um (1 onza) |
| |
Dieléctrico RO4350B 0,254 mm (10 mil) |
| |
Cobre ------- 35um ((1 oz) + capa BOT de placa |
| La tecnología |
|
| Traza y espacio mínimos: |
4 mil / 5 mil |
| Agujas mínimas / máximas: |
0.3 mm / 2,0 mm |
| Número de agujeros diferentes: |
12 |
| Número de agujeros de perforación |
167 |
| Número de ranuras fresadas: |
0 |
| Número de recortes internos: |
3 |
| Control de la impedancia: |
No es |
| Número del dedo dorado: |
0 |
| Materiales para el tablero |
|
| Vidrio epoxi: |
RO4350B Tg280°C, er< 3.48, Rogers Corp. FR-4 IT158 |
| Folios finales exteriores: |
1.5 onzas |
| En el interior de la lámina final: |
1 onza |
| Altura final del PCB: |
1.8 mm ± 0,18 mm |
| Revestimiento y revestimiento |
|
| Finalización de la superficie |
Oro de inmersión |
| Máscara de soldadura Aplicar a: |
TOP, mínimo de 12 micrones |
| Color de la máscara de soldadura: |
Verde, PRS-2000GT600D, suministrado por Taiyo. |
| Tipo de máscara de soldadura: |
El LPSM |
| Conto/corte |
Enrutamiento |
| Marcado |
|
| Lado de la leyenda del componente |
El TOP |
| Color de la leyenda del componente |
Blanco, IJR-4000 MW300, marca Taiyo |
| Nombre o logotipo del fabricante: |
Marcado en el tablero en un conductor y con piernas |
| VIA |
Revestido por un agujero (PTH), tamaño mínimo 0,3 mm. Ciego por L1-L2, L3-L6 |
| Clasificación de la inflamabilidad |
Se aplicará la norma de homologación de tipo ISOFIX. |
| TOLERANCIA de las dimensiones |
|
| Dimensión del contorno: |
0.0059" |
| El revestimiento del tablero: |
0.0029" |
| Tolerancia del taladro: |
0.002" |
| TEST |
Prueba eléctrica al 100% antes del envío |
| Tipo de obra de arte a suministrar |
archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
| Área de servicio |
En todo el mundo. |
