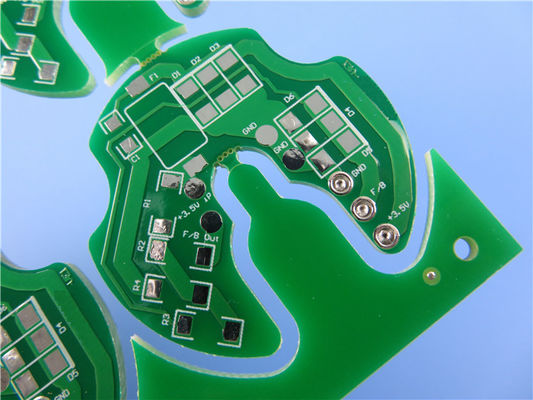

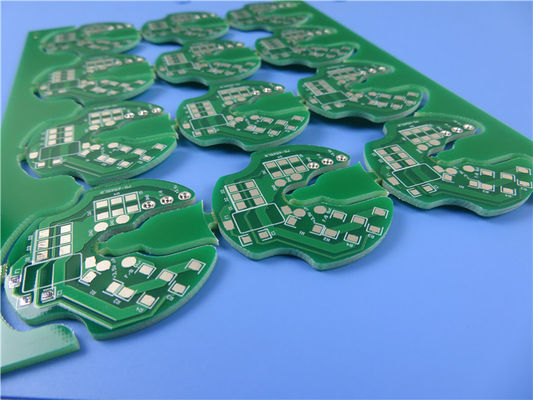

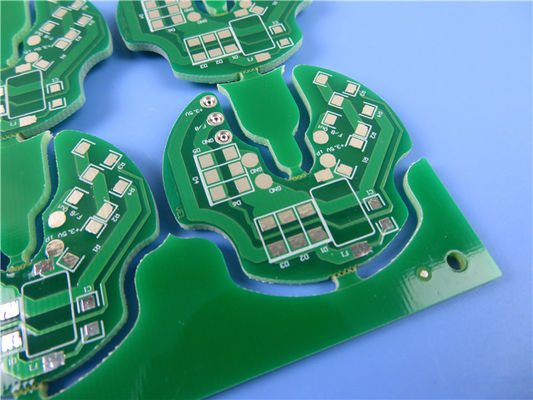

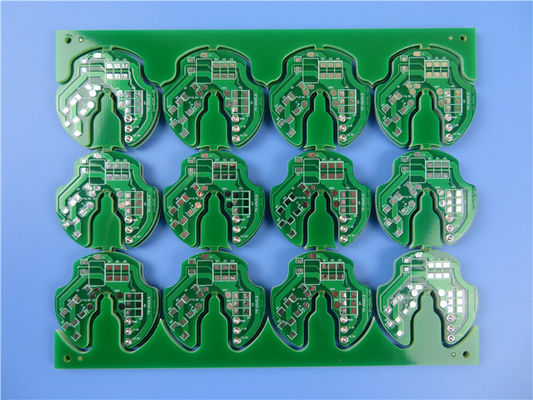

2.0mm PCB de circuito impreso para automóviles doble cara CTI 600

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-499.V1.0

Materia prima:

FR-4 incluido de Tg135°C, Tg150°C, Tg alto 170°C, CTI alto> 600V, etc.

Recuento de capas:

2 capas

Espesor de PCB:

2,0 mm

Tamaño de placa de circuito impreso:

Prueba en vuelo: 900*600mm, Prueba de fijación 460*380mm, sin prueba 1100*600mm

Máscara de soldadura:

Verde

Peso de cobre:

Se trata de un sistema de control de las emisiones de gases de efecto invernadero.

Acabado superficial:

HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Dedo Dorado

Resaltar:

placa de circuito impresa automotriz de 2.0m m

Placa de circuito impresa automotriz de CTI

PWB DE CTI 600

Descripción del Producto

PCB de 600 V con alta CTIConstruido en 2.0mm FR-4 con HASL y agujeros contra hundimiento

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)

Introducción general

Se trata de un tipo de placa de circuito unilateral construida en sustrato FR-4 con CTI 600V. Se trata de un PCB de 2,0 mm de espesor con pistas simples, máscara de soldadura verde y pantalla de seda blanca.El acabado de la superficie de las almohadillas es nivelación de aire calienteEl panel contiene 12 tableros individuales.

Especificaciones de los PCB

Punto de trabajo	Descripción	Valor
1. laminado	Tipo de material	Fr-4 CTI 600 V
	Tg	135°C
	Proveedor	En el caso de las empresas
	El grosor	1.9-2.0 mm
2. espesor del revestimiento	Pared de agujero	/
	De cobre exterior	41.09 μm
	El cobre interno	/
3- Máscara de soldado.	Tipo de material	TAIYO/ PSR-2000GT600D, también conocido como TAIYO
	El color	El verde
	Rigididad (prueba con lápiz)	5 horas
	Espesor S/M	20.11 μm
	Ubicación	Ambos lados
4. Marca del componente	Tipo de material	IJR-4000 MW300
	El color	Blanco
	Ubicación	C/S
6. Identificación	Marcado UL	- Sí, es cierto.
	Código de fecha	2121
	Ubicación de la marca	Lado de la soldadura
7Fin de la superficie	Método	HASL libre de plomo
7Fin de la superficie	El grosor del estaño	6.57 μm
8. Normatividad	RoHS	Está bien.
8. Normatividad	Reacción	Está bien.
9. Anillo Anular	Min. Ancho de línea (mil)	4.8mil
9. Anillo Anular	Min. Espaciado (mil)	5.2 mil
12. Función	Prueba eléctrica	100% aprobado
13- La apariencia.	Nivel de clase IPC	El número de unidades de la unidad de ensayo será el número de unidades de ensayo.
	Inspección visual	El número de unidades de la unidad de ensayo será el número de unidades de ensayo.
	Warp y torsión	0.21%
14Prueba de fiabilidad	Prueba de cinta	No hay peeling
	Prueba del disolvente	No hay peeling
	Prueba de soldadura	265 ± 5°C
	Prueba de resistencia térmica	288 ± 5°C
	Prueba de contaminación iónica	0.56 μg/cM2

Aplicaciones

PDP, LCD, televisión

Refrigerador

Fuente de alimentación

Máquina de lavar

Qué es el índice de seguimiento comparativo ¿Qué es eso?

En este caso, CTI es un producto de calidad que se refiere al laminado revestido de cobre que se utiliza ampliamente en electrodomésticos o otros aparatos eléctricos de alto voltaje (110V, 220V).Se trata de una condición simulada en la que el PCB está contaminado en su entorno de trabajo., que producen fugas o cortocircuitos en el hueco de la pista de la superficie del PCB, acompañados de liberación de calor y carbonización.

2.0mm PCB de circuito impreso para automóviles doble cara CTI 600 0

El método de experimento consiste en dejar caer 50 gotas continuas de una solución de cloruro de amonio del 0,1% entre dos puntos de la superficie del PCB, 30 segundos por gota.encender corriente alterna de alto voltaje para realizar el ensayoPrimero intentamos 300V para generar 1A de corriente, hay una solución de cloruro de amonio en la superficie, así que después de que la corriente se encienda, producirá resistencia que también producirá calor.Luego, la solución se evapora lentamente.La segunda gota está encendida y hasta 50 gotas para ver si el PCB tiene fugas o no. Una vez que el PCB tiene un deslizamiento de 0,1A y excede los 0,5 segundos, se juzga falla.

La calidad de CTI del laminado se refiere al valor de voltaje aplicado externamente y sin fallas de 50 gotas.500 V o 600 V hasta el valor más alto antes del fallo, es decir, los datos del CTI de laminita.

Bicheng ofrece PCBs de alto CTI (alto CTI 600V FR-4 y material respaldado por aluminio) que trabajan en un ambiente tan duro de alto voltaje, suciedad y humedad.

La norma IEC 112 tiene 3 grados como sigue:

Indice de seguimiento comparativo (en voltios)	Clasificación
El importe de las pérdidas de crédito se calculará con arreglo a la siguiente fórmula:	Yo...
El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito.	II. Las empresas
175 <= CTI < 400	IIIA y II
El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito.	En el caso de las empresas

Según el estándar de la IEC, cuanto más pequeño sea un sustrato de grado CTI, mejor resistencia al seguimiento.

Hoja de datos del FR-4 con CTI 600V

Objetos de ensayo	Método de ensayo	Condición de ensayo	Unidad	Valor típico
Tg	IPC-TM-650 2.4.25D	El DSC	°C	135
Td el tiempo	IPC-TM-650 2.4.24.6	TGA (5% W.L)	°C	310
T288	IPC-TM-650 2.4.24.1	TMA	Min	2
T260: el precio de venta	IPC-TM-650 2.4.24.1	TMA	Min	15
Estrés térmico	IPC-TM-650 2.4.13.1	288°C, salpicador de soldadura	el	> 100
	IPC-TM-650 2.4.24	Antes de la Tg	ppm/°C	55
CTE (eje Z)	IPC-TM-650 2.4.24	Después de Tg	ppm/°C	308
	IPC-TM-650 2.4.24	Entre 50 y 260°C	%	4.5
Permitencia (1 GHz)	IPC-TM-650 2.5.5.9	C-24/23/50 Las ayudas concedidas por el Estado	-	4.5
Tangente de pérdida (1 GHz)	IPC-TM-650 2.5.5.9	C-24/23/50 Las ayudas concedidas por el Estado	-	0.017
Resistencia por volumen	IPC-TM-650 2.5.17.1	En el caso de la Comisión:	MΩ-cm	5.0x108
Resistencia de la superficie	IPC-TM-650 2.5.17.1	En el caso de la Comisión:	MΩ	5.0x107
Resistencia al arco	IPC-TM-650 2.5.1	D-48/50+D-0.5/23	el	126
Descomposición dieléctrica	IPC-TM-650 2.5.6	D-48/50+D-0.5/23	el kV	> 45 años
Resistencia a la exfoliación (1 oz)	IPC-TM-650 2.4.8	288°C/10 años	N/mm [lb/in]	1.8 [10.28]
Resistencia a la flexión (LW/CW)	IPC-TM-650 2.4.4	A. No	En el caso de las	Las demás partidas
Absorción de agua	IPC-TM-650 2.6.2.1	D-24/23	%	0.1
Flamabilidad	El uso de las mismas	C-48/23/50 y el asunto C-48/23/50	Calificación	V-0
CTI	Las condiciones de producción de los productos	A. No	Calificación	PLC 0 (> 600V)

La capacidad de Bicheng PCB (FR-4) 2022

Parámetro	Valor
Número de capas	Entre 1 y 32
Material del sustrato	FR-4 incluido el Tg135°C, Tg150°C, Tg alto 170°C, CTI alta> 600 V, etc.
Tamaño máximo	Prueba en vuelo: 900600mm, Prueba de fijación 460380mm, sin prueba 1100*600mm
Tolerancia en el esquema de la Junta	±0.0059" (0.15 mm)
espesor del PCB	0.0157" - 0.3937" (0.40mm--10.00mm) y el resto de los componentes de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja
Tolerancia de espesor (T≥0,8 mm)	± 8%
Tolerancia de espesor (t < 0,8 mm)	± 10%
espesor de la capa aislante	0.00295" - 0.1969" (0.075mm-5.00mm) - ¿Qué es eso?
Pista mínima	0.003" (0,075 mm)
Espacio mínimo	0.003" (0,075 mm)
espesor de cobre exterior	Se trata de un sistema de control de las emisiones de gases de efecto invernadero.
espesor de cobre interno	17 μm-420 μm (0,5 oz - 12 oz)
Agujero de perforación ((Mecánico)	0.0059" - 0.25" (0.15mm-6.35mm) - ¿Qué es esto?
Agujero terminado ((Mecánico)	0.0039"-0.248" (0.10mm-6.30mm) y el resto de los elementos de la caja.
DiámetroTolerancia ((Mecánica)	0.00295" (0.075mm) El tamaño de la caja es de
Registro (mecánico)	0.00197" (0,05 mm)
Proporción de aspecto	12:1
Tipo de máscara de soldadura	El IPL
Puente Min Soldermask	0.00315" (0,08 mm)
Disponibilidad mínima de la máscara de soldadura	0.00197" (0,05 mm)
Enchufe a través de Diámetro	0.0098" - 0.0236" (0.25mm-0.60mm) - ¿Cuál es el tamaño de la pieza? - ¿Cuál es el tamaño de la pieza?
Tolerancia de control de la impedancia	± 10%
Finalización de la superficie	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Dedo Dorado

2.0mm PCB de circuito impreso para automóviles doble cara CTI 600 1

Etiquetas:

FR4 PCB Board,

6 Layer FR4 PCB Board,

Mobile Broadband Gold Finger PCB

Productos recomendados

Placas de circuito encastilladas de los agujeros del PWB del borde medias empleadas 1.6m m FR-4 con la máscara azul de la soldadura

Contacta ahora

Tablero grueso del PWB del doble capa de la placa de circuito del PWB 2.4m m empleado FR-4 con el cobre 2oz

Contacta ahora

24 temperaturas altas del tablero del PWB de la capa FR4 con impedancia de 100 ohmios

Contacta ahora

1 oz S1000-2M PCB de múltiples capas con ciego vía y impedancia controlada

Contacta ahora

6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS

Contacta ahora

El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló

Contacta ahora

PCB de 6 capas con impedancia controlada de extremo único con impedancia controlada de 90 Ohm para el sistema de seguimiento de vehículos

Contacta ahora

DETALLES DE LOS PRODUCTOS

Productos

Tablero del PWB del RF

Tablero del PWB de Rogers

PWB Taconic

Tablero del PWB de PTFE

F4B PCB

PCB multicapa

PCB híbrida

Tablero del PWB de HDI

PWB de alta velocidad

FR 4 Placas de PCB

PCBs hechos a medida

2.0mm PCB de circuito impreso para automóviles doble cara CTI 600

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-499.V1.0

Materia prima:

FR-4 incluido de Tg135°C, Tg150°C, Tg alto 170°C, CTI alto> 600V, etc.

Recuento de capas:

2 capas

Espesor de PCB:

2,0 mm

Tamaño de placa de circuito impreso:

Prueba en vuelo: 900*600mm, Prueba de fijación 460*380mm, sin prueba 1100*600mm

Máscara de soldadura:

Verde

Peso de cobre:

Se trata de un sistema de control de las emisiones de gases de efecto invernadero.

Acabado superficial:

HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Dedo Dorado

Cantidad de orden mínima:

1pcs

Precio:

USD9.99-99.99

Detalles de empaquetado:

Vacío bags+Cartons

Tiempo de entrega:

8-9 días laborables

Condiciones de pago:

T/T

Capacidad de la fuente:

5000pcs por mes

Resaltar

placa de circuito impresa automotriz de 2.0m m

Placa de circuito impresa automotriz de CTI

PWB DE CTI 600

Descripción del Producto

PCB de 600 V con alta CTIConstruido en 2.0mm FR-4 con HASL y agujeros contra hundimiento

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)

Introducción general

Especificaciones de los PCB

Punto de trabajo	Descripción	Valor
1. laminado	Tipo de material	Fr-4 CTI 600 V
	Tg	135°C
	Proveedor	En el caso de las empresas
	El grosor	1.9-2.0 mm
2. espesor del revestimiento	Pared de agujero	/
	De cobre exterior	41.09 μm
	El cobre interno	/
3- Máscara de soldado.	Tipo de material	TAIYO/ PSR-2000GT600D, también conocido como TAIYO
	El color	El verde
	Rigididad (prueba con lápiz)	5 horas
	Espesor S/M	20.11 μm
	Ubicación	Ambos lados
4. Marca del componente	Tipo de material	IJR-4000 MW300
	El color	Blanco
	Ubicación	C/S
6. Identificación	Marcado UL	- Sí, es cierto.
	Código de fecha	2121
	Ubicación de la marca	Lado de la soldadura
7Fin de la superficie	Método	HASL libre de plomo
7Fin de la superficie	El grosor del estaño	6.57 μm
8. Normatividad	RoHS	Está bien.
8. Normatividad	Reacción	Está bien.
9. Anillo Anular	Min. Ancho de línea (mil)	4.8mil
9. Anillo Anular	Min. Espaciado (mil)	5.2 mil
12. Función	Prueba eléctrica	100% aprobado
13- La apariencia.	Nivel de clase IPC	El número de unidades de la unidad de ensayo será el número de unidades de ensayo.
	Inspección visual	El número de unidades de la unidad de ensayo será el número de unidades de ensayo.
	Warp y torsión	0.21%
14Prueba de fiabilidad	Prueba de cinta	No hay peeling
	Prueba del disolvente	No hay peeling
	Prueba de soldadura	265 ± 5°C
	Prueba de resistencia térmica	288 ± 5°C
	Prueba de contaminación iónica	0.56 μg/cM2

Aplicaciones

PDP, LCD, televisión

Refrigerador

Fuente de alimentación

Máquina de lavar

Qué es el índice de seguimiento comparativo ¿Qué es eso?

2.0mm PCB de circuito impreso para automóviles doble cara CTI 600 0

Bicheng ofrece PCBs de alto CTI (alto CTI 600V FR-4 y material respaldado por aluminio) que trabajan en un ambiente tan duro de alto voltaje, suciedad y humedad.

La norma IEC 112 tiene 3 grados como sigue:

Indice de seguimiento comparativo (en voltios)	Clasificación
El importe de las pérdidas de crédito se calculará con arreglo a la siguiente fórmula:	Yo...
El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito.	II. Las empresas
175 <= CTI < 400	IIIA y II
El importe de las pérdidas de crédito se calculará en función de las pérdidas de crédito.	En el caso de las empresas

Según el estándar de la IEC, cuanto más pequeño sea un sustrato de grado CTI, mejor resistencia al seguimiento.

Hoja de datos del FR-4 con CTI 600V

Objetos de ensayo	Método de ensayo	Condición de ensayo	Unidad	Valor típico
Tg	IPC-TM-650 2.4.25D	El DSC	°C	135
Td el tiempo	IPC-TM-650 2.4.24.6	TGA (5% W.L)	°C	310
T288	IPC-TM-650 2.4.24.1	TMA	Min	2
T260: el precio de venta	IPC-TM-650 2.4.24.1	TMA	Min	15
Estrés térmico	IPC-TM-650 2.4.13.1	288°C, salpicador de soldadura	el	> 100
	IPC-TM-650 2.4.24	Antes de la Tg	ppm/°C	55
CTE (eje Z)	IPC-TM-650 2.4.24	Después de Tg	ppm/°C	308
	IPC-TM-650 2.4.24	Entre 50 y 260°C	%	4.5
Permitencia (1 GHz)	IPC-TM-650 2.5.5.9	C-24/23/50 Las ayudas concedidas por el Estado	-	4.5
Tangente de pérdida (1 GHz)	IPC-TM-650 2.5.5.9	C-24/23/50 Las ayudas concedidas por el Estado	-	0.017
Resistencia por volumen	IPC-TM-650 2.5.17.1	En el caso de la Comisión:	MΩ-cm	5.0x108
Resistencia de la superficie	IPC-TM-650 2.5.17.1	En el caso de la Comisión:	MΩ	5.0x107
Resistencia al arco	IPC-TM-650 2.5.1	D-48/50+D-0.5/23	el	126
Descomposición dieléctrica	IPC-TM-650 2.5.6	D-48/50+D-0.5/23	el kV	> 45 años
Resistencia a la exfoliación (1 oz)	IPC-TM-650 2.4.8	288°C/10 años	N/mm [lb/in]	1.8 [10.28]
Resistencia a la flexión (LW/CW)	IPC-TM-650 2.4.4	A. No	En el caso de las	Las demás partidas
Absorción de agua	IPC-TM-650 2.6.2.1	D-24/23	%	0.1
Flamabilidad	El uso de las mismas	C-48/23/50 y el asunto C-48/23/50	Calificación	V-0
CTI	Las condiciones de producción de los productos	A. No	Calificación	PLC 0 (> 600V)

La capacidad de Bicheng PCB (FR-4) 2022

Parámetro	Valor
Número de capas	Entre 1 y 32
Material del sustrato	FR-4 incluido el Tg135°C, Tg150°C, Tg alto 170°C, CTI alta> 600 V, etc.
Tamaño máximo	Prueba en vuelo: 900600mm, Prueba de fijación 460380mm, sin prueba 1100*600mm
Tolerancia en el esquema de la Junta	±0.0059" (0.15 mm)
espesor del PCB	0.0157" - 0.3937" (0.40mm--10.00mm) y el resto de los componentes de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja de la caja
Tolerancia de espesor (T≥0,8 mm)	± 8%
Tolerancia de espesor (t < 0,8 mm)	± 10%
espesor de la capa aislante	0.00295" - 0.1969" (0.075mm-5.00mm) - ¿Qué es eso?
Pista mínima	0.003" (0,075 mm)
Espacio mínimo	0.003" (0,075 mm)
espesor de cobre exterior	Se trata de un sistema de control de las emisiones de gases de efecto invernadero.
espesor de cobre interno	17 μm-420 μm (0,5 oz - 12 oz)
Agujero de perforación ((Mecánico)	0.0059" - 0.25" (0.15mm-6.35mm) - ¿Qué es esto?
Agujero terminado ((Mecánico)	0.0039"-0.248" (0.10mm-6.30mm) y el resto de los elementos de la caja.
DiámetroTolerancia ((Mecánica)	0.00295" (0.075mm) El tamaño de la caja es de
Registro (mecánico)	0.00197" (0,05 mm)
Proporción de aspecto	12:1
Tipo de máscara de soldadura	El IPL
Puente Min Soldermask	0.00315" (0,08 mm)
Disponibilidad mínima de la máscara de soldadura	0.00197" (0,05 mm)
Enchufe a través de Diámetro	0.0098" - 0.0236" (0.25mm-0.60mm) - ¿Cuál es el tamaño de la pieza? - ¿Cuál es el tamaño de la pieza?
Tolerancia de control de la impedancia	± 10%
Finalización de la superficie	HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Dedo Dorado

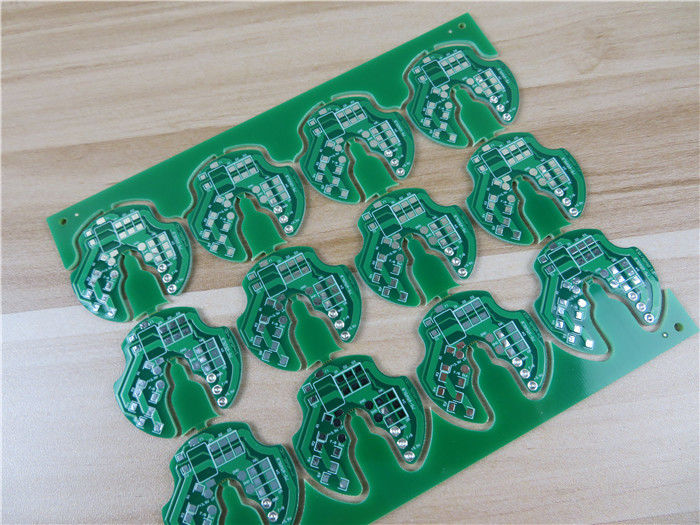

2.0mm PCB de circuito impreso para automóviles doble cara CTI 600 1

Etiquetas:
