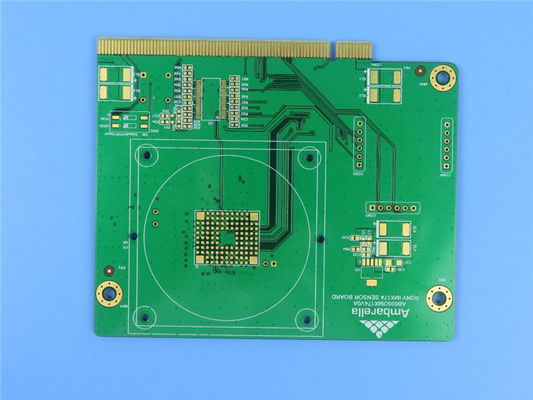

El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló

El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló
El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló

Ampliación de imagen :  El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-509.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Contacto

El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló

descripción
Material: Tu-883 Recuento de capas: 20 capas
Espesor de PCB: 3,0 mm Máscara de soldadura: Verde
Serigrafía: Blanco Acabado superficial: Oro de inmersión
Resaltar:

PWB controlado de la impedancia de múltiples capas

,

la impedancia de 3.0m m controló el PWB

,

20 capas del PWB controlado impedancia



Tu-883 Multi-de las partidas de las placas de circuitos impresosIndicador de saludPCB de baja pérdida de alta temperatura con90 ohmiosControl de la impedancia

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)



Breve introducción

Se trata de un tipo de PCB de baja pérdida de alto rendimiento de múltiples capas construido en el núcleo TUC ′s TU-883 con 20 capas de cobre (PCB de 20 capas).Este también es un tipo de PCB controlado por impedanciaLas hojas de cobre son de 1 onza y media onza utilizadas alternadamente entre capas.con oro de inmersión en las almohadillas, máscara de soldadura verde y serigrafía blanca.



Aplicaciones

Radiofrecuencia

Backplane, computación de alto rendimiento

Tarjetas de línea, Almacenamiento

Servidores, telecomunicaciones, estación base, enrutadores de oficina



El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló 0



Especificaciones detalladas

Punto de trabajo Descripción En el momento actual Resultado
1. laminado Tipo de material Tu-883 El ACC
Tg 170 °C El ACC
Proveedor El TUC El ACC
El grosor 2.8-3.1 mm El ACC
2. espesor del revestimiento Pared de agujero 26.51 μm El ACC
De cobre exterior 41.09 μm El ACC
El cobre interno 15 μm / 31 μm El ACC
3- Máscara de soldado. Tipo de material TAIYO/ PSR-2000GT600D, también conocido como TAIYO El ACC
El color El verde El ACC
Rigididad (prueba con lápiz) 5 horas El ACC
Espesor S/M 20.11 μm El ACC
Ubicación Ambos lados El ACC
4. Marca del componente Tipo de material IJR-4000 MW300 El ACC
El color Blanco El ACC
Ubicación C/S, S/S El ACC
5- Máscara de soldadura pelables Tipo de material /
El grosor /
Ubicación /
6. Identificación Marcado UL - Sí, es cierto. El ACC
Código de fecha 2921 El ACC
Ubicación de la marca Lado de la soldadura El ACC
7Fin de la superficie Método Oro de inmersión El ACC
espesor del níquel 4.06 μm El ACC
El espesor del oro 0.056 μm El ACC
8. Normatividad RoHS Directiva 2015/863/UE del Consejo El ACC
Reacción Directiva 1907/2006 El ACC
9. Anillo Anular Min. Ancho de línea (mil) 4.8mil El ACC
Min. Espaciado (mil) 5.2 mil El ACC
10. V-groove Ángulo /
espesor residual /
11- ¿ Qué es? Ángulo /
Alturas /
12. Función Prueba eléctrica 100% aprobado El ACC
13- La apariencia. Nivel de clase IPC El número de unidades de la unidad de ensayo será el número de unidades de ensayo. El ACC
Inspección visual El número de unidades de la unidad de ensayo será el número de unidades de ensayo. El ACC
Warp y torsión 0.21% El ACC
14Prueba de fiabilidad Prueba de cinta No hay peeling El ACC
Prueba del disolvente No hay peeling El ACC
Prueba de soldadura 265 ± 5°C El ACC
Prueba de resistencia térmica 288 ± 5°C El ACC
Prueba de contaminación iónica 0.56 μg/cm2 El ACC



Control de acumulación e impedancia

El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló 1



Vías de HDI

El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló 2



El PWB de pequeñas pérdidas impreso de múltiples capas de la temperatura alta de la placa de circuito TU-883 (PWB) HDI con impedancia de 90 ohmios controló 3
