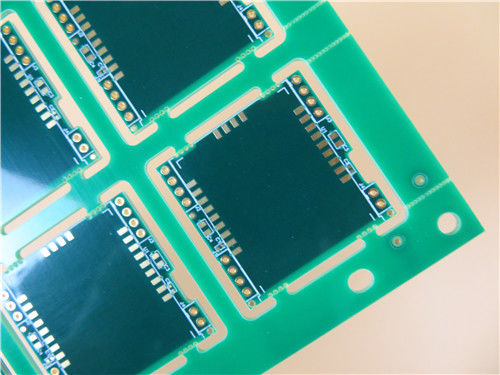

PCB de 6 capas con impedancia controlada de extremo único con impedancia controlada de 90 Ohm para el sistema de seguimiento de vehículos

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-472.V1.0

Materia prima:

Recuento de capas:

6 Capas

Espesor de PCB:

1.6 mm ± 0.16

Tamaño de placa de circuito impreso:

150 x 195 mm = 12 unidades

Máscara de soldadura:

Verde

Serigrafía:

Blanco

Peso de cobre:

Acabado superficial:

Oro de inmersión

Resaltar:

La sola impedancia del final controló el PWB

La impedancia de seguimiento del vehículo controló el PWB

La impedancia controló el PWB de 6 capas

Descripción del Producto

Placa de circuito controlada por impedancia de extremo único PCB de impedancia PCB de 6 capas para sistema de seguimiento de vehículos

1.1 Descripción general

Este es un tipo de PCB controlada por impedancia de extremo único construida sobre sustrato FR-4 con Tg 150 °C para la aplicación de sistemas de seguimiento de vehículos. Según pedido, está panelado de 12 en más con tiras de 10 mm en cada tablero porque hay partes que sobresalen del tablero. Se agregan desgloses adicionales en línea con el tablero, lo que hace que sea mucho más fácil quitar los tableros de los paneles después del ensamblaje. Es una placa controlada por impedancia con 60 ohmios en una pista de un solo extremo de 6 mil en las capas de señal 3 y 4. Otras especificaciones son 1,60 mm de espesor con serigrafía blanca en ambos lados, máscara de soldadura verde en ambos lados y oro de inmersión en las almohadillas. El sustrato del material base es del ITEQ IT-158. Se fabrican según IPC 6012 Clase 2 utilizando los datos Gerber suministrados. Cada 25 paneles están empaquetados para su envío.

1.2 Características y beneficios

Cumplimiento de RoHS y conformidad con IPC1401/126;

Material estándar industrial con alta Tg (175 ℃ según DSC) y excelente confiabilidad térmica;

El proceso SMT es resistente a la soldadura por reflujo y al retrabajo;

Alta soldabilidad, sin estrés en las placas de circuito y menos contaminación de la superficie de la PCB;

Se mejoró la velocidad de transmisión de la señal;

inspección AOI;

Prueba eléctrica y prueba de alto voltaje;

Prueba de control de impedancia y prueba de capacidad de soldadura;

8000 tipos de PCB por mes;

1.3 Aplicaciones

Navegación GPS

Videovigilancia

Repetidor Wifi

Convertidores

Adaptador CA/CC

Convertidor eléctrico

Seguimiento GPS de coches

Programación de PLC

Convertidores CC

Aplicación de cobre pesado

1.4 Parámetros y hoja de datos

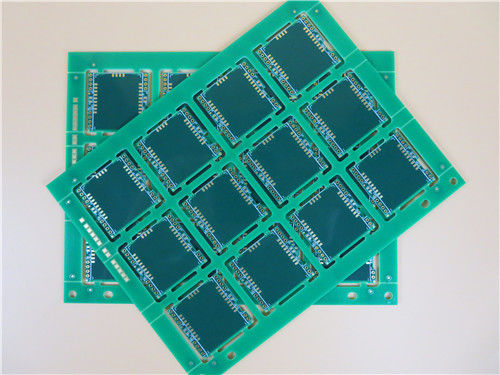

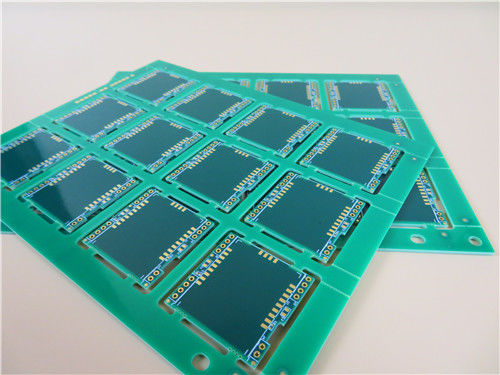

TAMAÑO DE LA PCB	150x195mm = 12 Uds.
TIPO DE TARJETA	PCB multicapa
Número de capas	6 capas
Componentes de montaje en superficie	SÍ
Componentes de orificio pasante	SÍ
APILAMIENTO DE CAPAS	cobre ------- 18um(0.5oz)+placa capa SUPERIOR
	Preimpregnado 0,23 mm
	cobre ------- 35um(1oz) Capa media 1
	FR-4 0,3 mm incluido cobre
	cobre ------- 35um(1oz) Capa media 2
	Preimpregnado 0,455 mm
	cobre ------- 35um(1oz) Capa media 3
	FR-4 0,3 mm incluido cobre
	cobre ------- 35um(1oz) Capa media 4
	Preimpregnado 0,23 mm
	cobre ------- 18um(0.5oz)+capa BOT de placa
TECNOLOGÍA
Seguimiento y espacio mínimos:	N / A
Agujeros mínimos/máximos:	0,5mm/4,05mm
Número de agujeros diferentes:	5
Número de agujeros de perforación:	32
Número de ranuras fresadas:	48
Número de recortes internos:	0
Control de impedancia:	Impedancia de extremo único, 57 ohmios en pista de 8 mil de señal Capa 3 y Capa 4
Número de dedo de oro:	0
MATERIAL DEL TABLERO
Epoxi de vidrio:	FR-4 Tg170℃, er<5.4.IT-180, ITEQ suministrado
Lámina final externa:	1 onza
Lámina final interna:	1 onza
Altura final de PCB:	1,6 mm ±0,16
PLACA Y RECUBRIMIENTO
Acabado superficial	Oro de inmersión (32,1%) 0,1 µm sobre níquel de 3 µm
Máscara de Soldadura Aplicar a:	SUPERIOR e Inferior, mínimo 12 micras
Color de máscara de soldadura:	Verde, PSR-2000GT600D, suministrado por Taiyo.
Tipo de máscara de soldadura:	LPSM
CONTORNO/CORTE	Enrutamiento, estampación de agujeros.
CALIFICACIÓN
Lado de la leyenda del componente	ARRIBA y Abajo.
Color de la leyenda del componente	Blanco, IJR-4000 MW300, marca Taiyo
Nombre o logotipo del fabricante:	Marcado en el tablero en conductor y patas ZONA LIBRE
A TRAVÉS DE	Orificio pasante chapado (PTH), tamaño mínimo 0,5 mm.
CALIFICACIÓN DE FLAMIBILIDAD	Aprobación UL 94-V0 MÍN.
TOLERANCIA DE DIMENSIONES
Dimensión del contorno:	0,0059"
Chapado de tablero:	0,0029"
Tolerancia de perforación:	0,002"
PRUEBA	Prueba eléctrica 100% antes del envío.
TIPO DE OBRA A SUMINISTRAR	archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc.
VÍA DE SERVÍCIO	En todo el mundo, a nivel mundial.

1.5 Placa de circuito impreso de impedancia

Definición de impedancia característica

A una determinada frecuencia, en relación con una capa de referencia, la resistencia de sus señales de alta frecuencia u ondas electromagnéticas durante la transmisión se denomina impedancia característica, que es la suma vectorial de la impedancia eléctrica, la reactancia inductiva y la resistencia de capacitancia.

La clasificación de la impedancia característica.

La impedancia característica común se divide en: (1) impedancia de un solo extremo (línea); (2) Impedancia diferencial y (3) impedancia coplanar, etc.

La impedancia de un solo extremo se refiere a la impedancia medida de una sola línea de señal. La impedancia diferencial se refiere a la impedancia medida entre las dos líneas de transmisión con ancho y espaciado equivalentes en accionamiento diferencial. La impedancia coplanar se refiere a la impedancia medida cuando la línea de señal se transmite entre GND/VCC circundante (el espacio entre la línea de señal y GND/VCC en ambos lados es igual).

La condición determinante requerida para el control de impedancia

Cuando la señal se transmite en el conductor de PCB, si la longitud del conductor está cerca de 1/7 de la longitud de onda de la señal, entonces el conductor en este momento se convierte en una línea de transmisión de señal, las otras líneas generales de transmisión de señal deben realizarse con control de impedancia. Si es necesario controlar la impedancia en la producción de PCB se basa en los requisitos del cliente, si el cliente requiere que un cierto ancho de línea deba realizarse con control de impedancia, es necesario controlar la impedancia del ancho de línea en la producción. Tres elementos básicos de la coincidencia de impedancia son la impedancia de salida (las partes activas originales), la impedancia característica (línea de señal), la impedancia de entrada (partes pasivas) (placa PCB).
