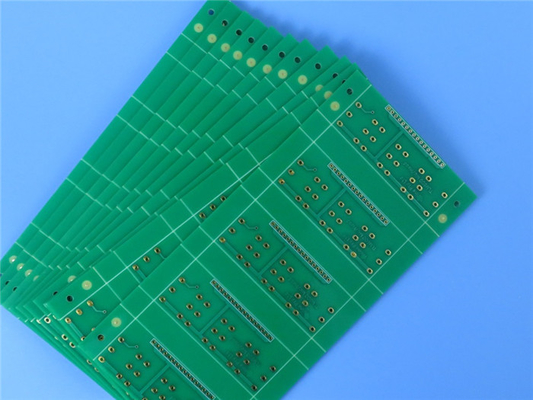

1 oz S1000-2M PCB de múltiples capas con ciego vía y impedancia controlada

Presentamos la PCB S1000-2M, una placa de circuito impreso confiable y de alta calidad diseñada para satisfacer las exigentes necesidades de la electrónica moderna. Con sus propiedades avanzadas de material, su configuración de apilamiento excepcional y sus excelentes detalles de construcción, la PCB S1000-2M garantiza un rendimiento, confiabilidad térmica y procesabilidad mecánica excepcionales.

Propiedades materiales y eléctricas:
La PCB S1000-2M está construida con un material FR-4 de alta Tg (temperatura de transición vítrea) y bajo CTE (coeficiente de expansión térmica), lo que ofrece rendimiento y confiabilidad mejorados. Con una constante dieléctrica de 4,6 a 1 GHz y un bajo factor de disipación de 0,018 a la misma frecuencia, esta PCB garantiza una transmisión de señal eficiente y una pérdida mínima de señal. Presenta una Tg de 185 ℃, lo que garantiza estabilidad incluso a temperaturas elevadas, y una Td (temperatura de descomposición) de 355 ℃, lo que indica su capacidad para soportar un alto estrés térmico. El CTE del eje z de 41 ppm/°C antes de la Tg y 208 ppm/°C después de la Tg garantiza estabilidad dimensional y un rendimiento confiable en diferentes temperaturas.

Funciones para mayor confiabilidad:
La PCB S1000-2M viene con una serie de características que contribuyen a su confiabilidad excepcional. Su capacidad anti-CAF (Filamento anódico conductor) garantiza resistencia contra la formación de rutas conductoras dentro de la PCB durante el funcionamiento. La PCB es compatible sin plomo, se alinea con las regulaciones ambientales y cumple con los estándares de la industria. Con una excelente confiabilidad térmica, la PCB S1000-2M disipa el calor de manera eficiente, manteniendo los componentes dentro de sus rangos de temperatura óptimos. La placa también ofrece una excelente confiabilidad en los orificios pasantes y procesabilidad mecánica, lo que permite un ensamblaje perfecto y una durabilidad a largo plazo.

Configuración de apilamiento y detalles de construcción:

La PCB S1000-2M presenta una configuración de apilamiento rígido de 4 capas, lo que proporciona un amplio espacio para circuitos complejos y enrutamiento de señales eficiente. Sus capas de cobre tienen un espesor de 35 μm, lo que garantiza una conductividad sólida y una integridad de la señal. El FR-4 Core S1000-2M tiene un grosor de 0,2 mm, lo que ofrece una base resistente para la PCB. El uso de Prepreg 2116, con un espesor de 4,685 mil, mejora la integridad estructural general del tablero.

Los detalles de construcción de la PCB S1000-2M están meticulosamente diseñados para un rendimiento óptimo. Con una dimensión de placa de 255,1 mm x 130,8 mm, proporciona un amplio espacio para los componentes y permite un montaje preciso. La PCB admite un espacio/traza mínimo de 4/6 mils, lo que permite un diseño de circuito complejo. El tamaño mínimo del orificio de 0,3 mm permite una perforación y colocación de componentes precisas. Las vías ciegas L1-L2 proporcionan flexibilidad de enrutamiento adicional. Con un espesor de placa terminada de 1,0 mm y un peso de cobre terminado de 1 oz (1,4 mils) en las capas exteriores, la PCB S1000-2M logra el equilibrio perfecto entre durabilidad y rendimiento.

Para garantizar una conductividad y protección óptimas contra la corrosión, la PCB presenta un espesor de revestimiento de 20 μm y un acabado superficial de oro por inmersión. La serigrafía superior, en un color blanco nítido, mejora la identificación y legibilidad de los componentes.

Confiabilidad y Garantía de Calidad:
La PCB S1000-2M se somete a pruebas rigurosas y cumple con el estándar de calidad IPC-Class-2, lo que garantiza un rendimiento confiable y de alta calidad. Antes del envío, cada PCB se somete a una prueba 100% eléctrica para verificar su funcionalidad y cumplimiento de las especificaciones.

Aplicaciones y disponibilidad global:
La PCB S1000-2M es adecuada para una amplia gama de aplicaciones, incluidas informática, comunicaciones y electrónica automotriz. Su diseño lo hace particularmente adecuado para requisitos elevados de PCB multicapa. Con disponibilidad en todo el mundo, se puede acceder fácilmente a esta PCB e integrarla en diversos proyectos e industrias.

Conclusión:
La PCB S1000-2M es una solución de alto rendimiento que combina propiedades avanzadas de los materiales, una configuración de apilamiento excepcional y detalles de construcción confiables. Con sus excelentes propiedades eléctricas, capacidad anti-CAF, confiabilidad térmica, confiabilidad de orificios pasantes y procesabilidad mecánica, la PCB S1000-2M es la opción ideal para aplicaciones que requieren un rendimiento superior y confiabilidad a largo plazo.
