6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS

6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS
6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS 6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS 6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS 6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS 6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS 6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS 6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS 6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS

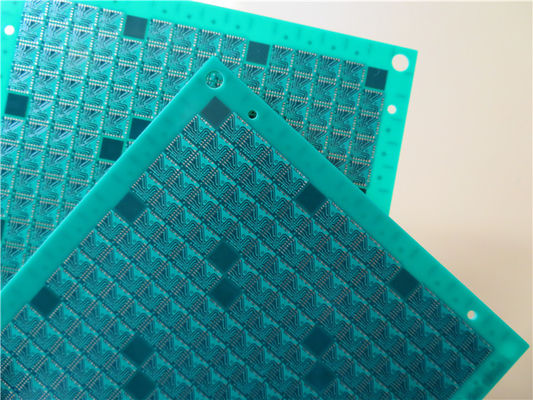

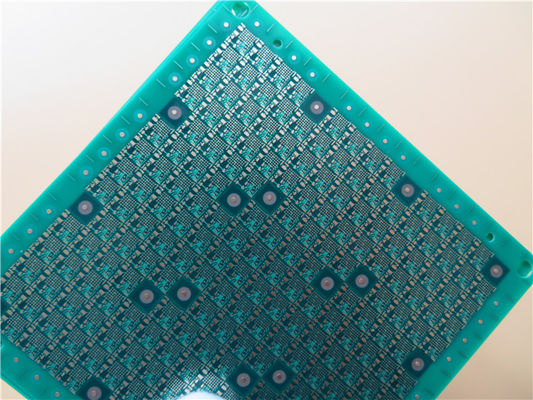

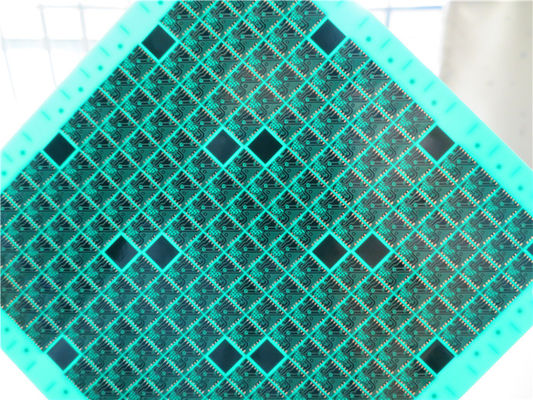

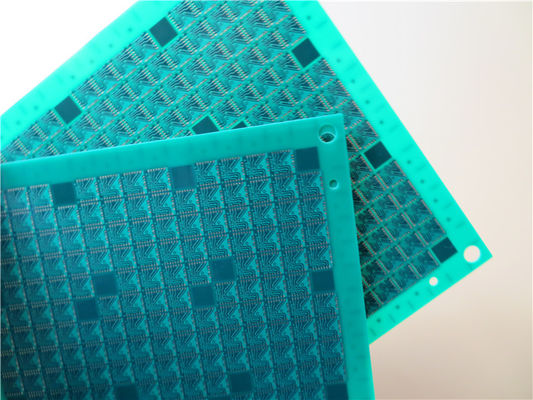

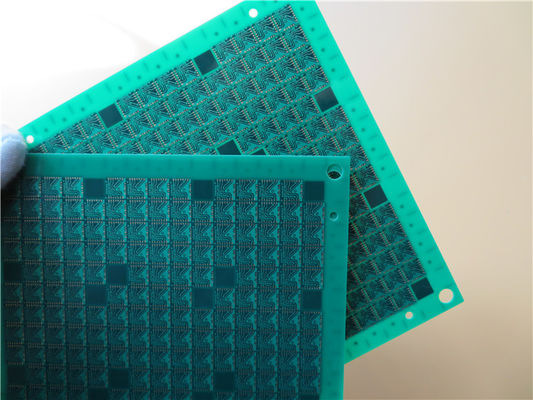

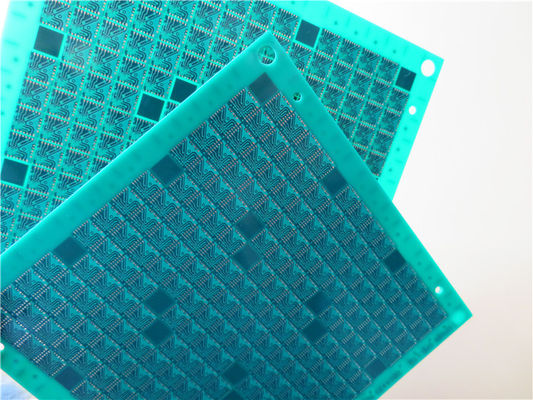

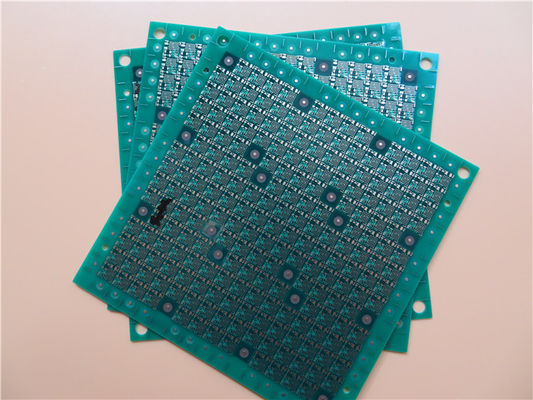

Ampliación de imagen :  6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-478.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Contacto

6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS

descripción
Materia prima: FR-4 Recuento de capas: 6 Capas
Espesor de PCB: 0.6m m ±0.1 Tamaño de placa de circuito impreso: 100 x 103 mm = 1 PCS
Máscara de soldadura: Verde Serigrafía: No
Peso de cobre: 1oz Acabado superficial: Oro de inmersión
Resaltar:

GPS que sigue a la placa de circuito impresa automotriz

,

placa de circuito impresa automotriz de 0.6m m

,

0.6m m tablero del PWB de 6 capas


Por medio de PCB lleno por medio de placa de circuito de placa de 0,6 mm PCB multicapa construido en 6 capas con vía ciega para el seguimiento GPS

1.1 Descripción general
Este es un tipo de placa de circuito impreso ultra delgado de 6 capas construida en sustrato FR-4 con Tg 135 ° C para la aplicación de seguimiento GPS.6 mm de espesor sin serigrafía en máscara de soldadura verde (Taiyo) y oro de inmersión en almohadillas. El material base es de Taiwan ITEQ suministrando 1 hasta PCB por panel. Las vías con 0.25 mm están llenas de resina y tapadas (a través de una almohadilla).Cada uno de los 50 paneles está envasado para su envío..

1.2 Características y beneficios
Conforme a la Directiva RoHS y adecuado para las necesidades de fiabilidad térmica
Alta solderabilidad, sin tensión de las placas de circuito y menos contaminación de la superficie de PCB.
Gestión y mantenimiento integrales de los equipos y control de procesos
Los productos y la fabricación están certificados por organizaciones autorizadas.
Se aceptan pedidos en pequeña cantidad
Entrega a tiempo: >98%

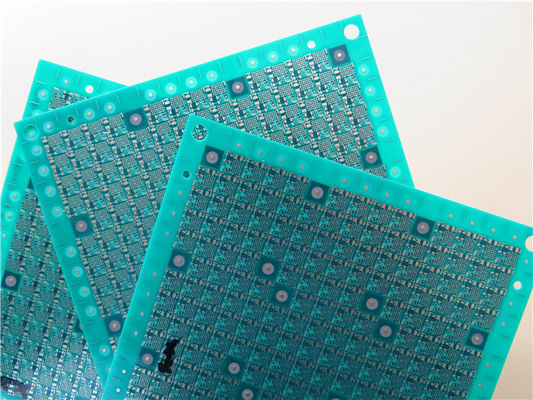

6 capas ciegas a través de PCB Ultrafinos 0,6 mm Placa de circuito impreso automotriz para seguimiento GPS 0

1.3 Aplicaciones
Iluminación con led
Sistema de intercomunicación
Enrutador WiFi portátil
Rastreador GSM
Iluminación LED comercial
Modem Wifi 4G
Control de acceso de Honeywell
Control de acceso electrónico
Amplificador de frecuencia de audio
Servidores de archivos

1.4 Parámetro y ficha de datos
Tamaño del PCB 100 x 103 mm = 1 PCS
Tipo de tablero PCB de varias capas
Número de capas 6 capas
Componentes montados en la superficie - Sí, es cierto.
A través de componentes perforados No
El nivel de la carga cobre ------- 18um ((0,5 oz) + placa TOP CS
4 milímetros de preparación
cobre ------- 18um ((0.5oz) GND Plano
4 mil FR-4
cobre ------- 18um ((0,5 oz) Plano de PWR
4 milímetros de preparación
cobre ------- 18um ((0,5 oz) Plano de PWR
4 mil FR-4
cobre ------- 18um ((0,5 oz) SIG
4 milímetros de preparación
cobre ------- 18um ((0,5 oz) BOT PS
La tecnología
Traza y espacio mínimos: 3 mil/3 mil
Agujas mínimas / máximas: 0.22/3.50 mm
Número de agujeros diferentes: 25
Número de agujeros de perforación 2315
Número de ranuras fresadas: 0
Número de recortes internos: 0
Control de la impedancia No es
Materiales para el tablero
Vidrio epoxi: FR-4, ITEQ IT140 TG>135, er<5.4
Folios finales exteriores: 1 onza
En el interior de la lámina final: 0.5 onzas
Altura final del PCB: 0.6 mm ± 0.1
Revestimiento y revestimiento
Finalización de la superficie Oro de inmersión 0,025 μm sobre 3 μm Níquel (14,4% de superficie)
Máscara de soldadura Aplicar a: En la parte superior y inferior, 12 micrones mínimo
Color de la máscara de soldadura: Verde, el TAIYO PSR-2000 GT600D
Tipo de máscara de soldadura: El LPSM
Conto/corte Enrutamiento
Marcado
Lado de la leyenda del componente No se requiere serigrafía.
Color de la leyenda del componente No se requiere serigrafía.
Nombre o logotipo del fabricante: No se requiere serigrafía.
VIA Revestido a través de un orificio (PTH), ciego a través de la tapa y a través de la tapa en CS y PS, las vías no son visibles.
Clasificación de la inflamabilidad Se aplicará la norma de homologación de tipo ISOFIX.
TOLERANCIA de las dimensiones
Dimensión del contorno: 0.0059" (0,15 mm)
El revestimiento del tablero: 0.0030" (0,076 mm)
Tolerancia del taladro: 0.002" (0,05 mm)
TEST Prueba eléctrica al 100% antes del envío
Tipo de obra de arte a suministrar archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc
Área de servicio En todo el mundo.

1.5 Diseño para fabricación (2)
Número de serie. Procedimiento Punto de trabajo Capacidad de fabricación
Gran volumen (S<100 m2) Volumen medio (S<10 m2) El número de unidades de producción es el siguiente:
14 Laminado Tolerancia del grosor del laminado ± 10% de espesor de PCB ± 10% de espesor de PCB ± 8% de espesor de PCB
15 espesor máximo del laminado 4.0 mm 6.0 mm 7.0 mm
16 Precisión de la alineación del laminado ≤ ± 5 mil ≤ ± 4 mil ≤ ± 4 mil
17 La perforación (18um, 35um, 70um, etc. son de cobre acabado. Si no se menciona el cobre acabado, 1 oz es el valor predeterminado) Diámetro mínimo de la broca 0.2 mm 0.2 mm 0.2 mm
18 Diámetro del enrutador de la ranura 0.60 mm 0.60 mm 0.60 mm
19 Tolerancia mínima de las ranuras PTH ± 0,15 mm ± 0,15 mm ± 0,1 mm
20 Proporción máxima de aspecto 1:08 1:12 1:12
21 Tolerancia de agujeros ± 3 mil ± 3 mil ± 3 mil
22 Espacio de vía a vía 6 millones (la misma red), 12 millones (una red diferente) 6 millones (la misma red), 14 millones (una red diferente) 4 millones (la misma red), 12 millones (una red diferente)
23 Espacio de orificio de componente a orificio de componente 12 millones (la misma red), 16 millones (una red diferente) 12 millones (la misma red), 16 millones (una red diferente) 10 millones (la misma red), 14 millones (una red diferente)
24 Estampación Ancho mínimo del logotipo grabado 10 mil ((18um), 12 mil (35um), 12 mil ((70um) 8 mil ((18um), 10 mil ((35um), 12 mil ((70um) 6 mil ((18um), 8 mil ((35um), 12 mil ((70um)
25 Factor de grabado 1.6-2.2 1.6-2.2 1.6-2.2
26 La capa exterior ((18um, 35um, 70um, etc. son de cobre acabado. Si no se menciona el cobre, 1 oz acabado es el valor predeterminado) Diámetro de la almohadilla min. 20 millas 16 millas 16 millas
27 Diámetro de las almohadillas BGA min. 12 millas 12 millas 10 mil
28 Min. pista y espaciamiento 5/5mil ((18um) 4/4mil ((18um) 3/3.5mil ((18um)
5/5mil ((35um) 4/4mil ((35um) 3 / 4 milímetros (35 mm)
7/9mil ((70um) 6/8 milímetros (70 mm) 6/7 milímetros (70 mm)
El 11 de septiembre 8/10mil ((105um) 8/9mil ((105um)
13/13mil (~ 140um) 12/12mil (~ 140um) 12/11mil ((140um)
29 Cuadrícula mínima 10/10mil ((35um) 8/8mil ((35um) 4/8mil ((35um)
30 Min.espacio (conductor a plataforma, plataforma a plataforma) 6 milímetros 5 milímetros y 18 mm 4 milímetros y 18 mm
6 milímetros y 35 mm 5 milímetros (35 mm) 4 milímetros y 35 mm
9 milímetros y 70 mm 8 milímetros 7 milímetros
11 milímetros (~ 105 mm) 10 milímetros (~ 105 mm) 9 mil ((105um)
13 milímetros y 140 mm 12 milímetros y 140 mm 11 milímetros y 140 mm
