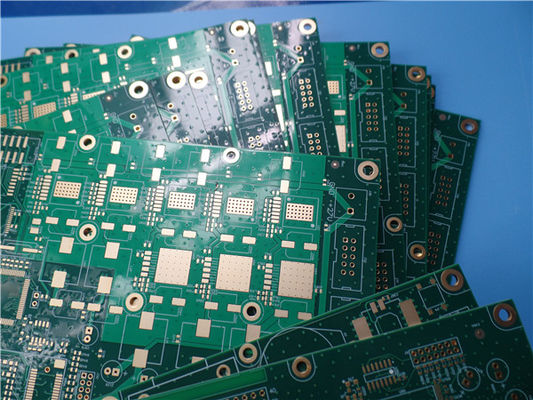

24 temperaturas altas del tablero del PWB de la capa FR4 con impedancia de 100 ohmios

24 Layer FR4 PCB Board High Temperature With 100 Ohm Impedance
24 Layer FR4 PCB Board High Temperature With 100 Ohm Impedance 24 Layer FR4 PCB Board High Temperature With 100 Ohm Impedance 24 Layer FR4 PCB Board High Temperature With 100 Ohm Impedance

Ampliación de imagen :  24 temperaturas altas del tablero del PWB de la capa FR4 con impedancia de 100 ohmios

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-483.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: FR-4 Cuenta de la capa: 24 capas
Grueso del PWB: 3.7m m el ±0.10% Tamaño del PWB: 400 x 212mm=1PCS
Máscara de la soldadura: Verde Serigrafía: blanco
Peso de cobre: 1oZ Final superficial: oro de la inmersión
Alta luz:

24 tableros del PWB de la capa FR4

,

100 tablero del PWB de la impedancia FR4 del ohmio

,

PWB de alta temperatura FR4


Placa de circuito impreso de 24 capas PCB multicapa construida en FR-4 de alta temperatura con impedancia de 50 ohmios/100 ohmios para uso industrial control S

Descripción general
Este es un tipo de PCB de alta multicapa construido sobre sustrato FR-4 con Tg 170°C para la aplicación de controles industriales con pista de cobre de 24 capas.Tiene un grosor de 3,7 mm con serigrafía blanca (Taiyo) sobre máscara de soldadura verde (Taiyo) y almohadillas de oro de inmersión.Esta es también una PCB controlada por impedancia con una impedancia de un solo extremo de 50 ohmios y una impedancia diferencial de 100 ohmios.El material base es de ITEQ que suministra PCB individual.Están fabricados según IPC 6012 Clase 2 utilizando los datos de Gerber suministrados.Cada 10 paneles se embalan para su envío.

Características y beneficios
Excelente confiabilidad térmica y resistencia CAF que proporciona confiabilidad a largo plazo para aplicaciones industriales y automotrices.
Largo tiempo de almacenamiento (Se puede almacenar durante más de 1 año en bolsa de vacío)
Las líneas de señal forman una baja impedancia constante a tierra.
Ensayo de microsección y estrés térmico
taller de 16000 metros cuadrados
Se acepta pedido de pequeña cantidad
ISO9001, ISO14001, IATF16949, certificado UL

Podemos encontrar sus Aplicaciones enttransmisor,Módem GSM,Enrutador WiFi 3G, pág.cambiador hase,miControlador integrado, hunidades de disco duro.

24 temperaturas altas del tablero del PWB de la capa FR4 con impedancia de 100 ohmios 0

Capacidad de placa de circuito impreso 2020
Parámetro Valor
Recuentos de capas 1-32
Material de sustrato FR-4 (incluido High Tg 170, High CTI> 600V);a base de aluminio;a base de cobre;Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210, etc.;Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, etc.;Taconic TLX-8, TLY-5, RF-35TC, TLF-35, etc.;Arlon AD450, AD600, etc.;PTFE F4B DK2.2, DK2.65 etc.;Poliimida y PET.
Talla máxima Prueba de vuelo: 900 * 600 mm, prueba de dispositivo 460 * 380 mm, sin prueba 1100 * 600 mm
Tolerancia del contorno de la placa ±0,0059" (0,15 mm)
Espesor de placa de circuito impreso 0,0157" - 0,3937" (0,40 mm--10,00 mm)
Tolerancia de espesor (T≥0.8mm) ±8%
Tolerancia de espesor (t<0,8 mm) ±10%
Espesor de la capa de aislamiento 0,00295" - 0,1969" (0,075 mm--5,00 mm)
Pista mínima 0,003" (0,075 mm)
Espacio mínimo 0,003" (0,075 mm)
Espesor de cobre exterior 35 µm--420 µm (1 oz-12 oz)
Espesor interior de cobre 17 µm--420 µm (0,5 oz - 12 oz)
Taladro (mecánico) 0,0059" - 0,25" (0,15 mm--6,35 mm)
Orificio terminado (mecánico) 0,0039"-0,248" (0,10 mm--6,30 mm)
Tolerancia de diámetro (mecánica) 0,00295" (0,075 mm)
Registro (Mecánico) 0,00197" (0,05 mm)
Relación de aspecto 12:1
Tipo de máscara de soldadura LPI
Puente de máscara de soldadura mínima 0,00315" (0,08 mm)
Liquidación mínima de máscara de soldadura 0,00197" (0,05 mm)
Enchufe a través del diámetro 0.0098" - 0.0236" (0.25mm--0.60mm)
Tolerancia de control de impedancia ±10%
Acabado de la superficie HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger


24 temperaturas altas del tablero del PWB de la capa FR4 con impedancia de 100 ohmios 1

Parámetro y hoja de datos
TAMAÑO DE PCB 400x212mm = 1 Uds
TIPO DE TABLERO PCB multicapa
Número de capas 24 capas
Componentes de montaje en superficie
Componentes de agujero pasante
APILAMIENTO DE CAPAS CAPA SUPERIOR 0.018mm+capa capa 1
Preimpregnado 0.1016mm
PLANO 1 --- 0.035mm Capa 2
NÚCLEO FR4 0.1016mm
TIERRA 1 --- 0.035mm Capa 3
Preimpregnado 0.127mm
SEÑAL 1 --- 0.018mm
NÚCLEO FR4 0.1524mm
PLANO 2 --- 0.035mm
Preimpregnado 0.1016mm
TIERRA 2 --- 0.035mm
NÚCLEO FR4 0.127mm
SEÑAL 2 --- 0.018mm
Preimpregnado 0.1524mm
PLANO 3 --- 0.035mm
NÚCLEO FR4 0.1016mm
PLANO, TIERRA 7 --- 0.035mm
Preimpregnado 0.127mm
SEÑAL 3 --- 0.018mm
NÚCLEO FR-4 0.1524mm
TIERRA 3 --- 0.035mm
Preimpregnado 0.127mm
SEÑAL 4 --- 0.018mm
NÚCLEO FR4 0.1524mm
PLANO 4 --- 0.035mm
Preimpregnado 0.1016mm
TIERRA 4 --- 0.035mm
NÚCLEO FR4 0.1016mm
SEÑAL 5 --- 0.018mm
Preimpregnado 0.1524mm
SEÑAL 6 --- 0.018mm
NÚCLEO FR4 0.1016mm
PLANO 5 --- 0.035mm
Preimpregnado 0.1016mm
TIERRA 5 --- 0.035mm
NÚCLEO FR4 0.1524mm
SEÑAL 7 --- 0.018mm
Preimpregnado 0.127mm
PLANO 6 --- 0.035mm
NÚCLEO FR4 0.1524mm
SEÑAL 8 --- 0.018mm
Preimpregnado 0.127mm
POTENCIA, REDONDO 8 --- 0,035 mm Capa 22
NÚCLEO FR4 0.1016mm
TIERRA 6 --- 0.035mm Capa 23
Preimpregnado 0.1016mm
CAPA INFERIOR --- 0.018 mm + capa de revestimiento 24
TECNOLOGÍA
Traza y espacio mínimos: 5 mil / 5 mil
Agujeros Mínimos / Máximos: 0,36/3,2mm
Número de diferentes agujeros: 9
Número de agujeros de perforación: 9117
Número de ranuras fresadas: 0
Número de recortes internos: 0
Control de impedancia: Sí, todas las capas de señal de 8 capas de cobre, 50 OHM de impedancia controlada para un solo extremo en pista de 5 mil y 100 OHM para rutas diferenciales en 5 mil / 8 mil
Número de dedo de oro: 0
MATERIAL DEL TABLERO
Epoxi de vidrio: FR-4 Tg170 ℃, er<5.4.IT-180, ITEQ suministrado
Lámina final externa: 1 onza
Lámina final interna: 1 onza
Altura final de PCB: 3,7 mm ±0,10 %
CHAPADO Y RECUBRIMIENTO
Acabado de la superficie Oro de inmersión (29,1 %) 0,05 µm sobre 3 µm de níquel
Máscara de soldadura aplicable a: SUPERIOR e inferior, 12 micras mínimo
Color de la máscara de soldadura: Verde, PSR-2000 KX700G, Taiyo Suministrado.
Tipo de máscara de soldadura: LPSM
CONTORNO/CORTE Enrutamiento
CALIFICACIÓN
Lado de la leyenda del componente Arriba y abajo.
Color de la leyenda del componente Blanco, S-380W, Taiyo Suministrado.
Nombre o logotipo del fabricante: Marcado en el tablero en un conductor y rotulado ÁREA LIBRE
A TRAVÉS DE Requiere llenado de agujeros en BGA.
CLASIFICACIÓN DE FLAMIBILIDAD Aprobación UL 94-V0 MÍN.
TOLERANCIA DE DIMENSIÓN
Dimensión del esquema: 0.0059"
Recubrimiento del tablero: 0.0029"
Tolerancia de perforación: 0.002"
PRUEBA Prueba eléctrica 100% previo envío
TIPO DE OBRA A SUMINISTRAR archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc.
VÍA DE SERVÍCIO En todo el mundo, en todo el mundo.

24 temperaturas altas del tablero del PWB de la capa FR4 con impedancia de 100 ohmios 2
