UL 1.1mm Rogers 4003C Inmersión de plata PCB de 4 capas de circuito impreso

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-074.V1.0

Materia prima:

Material híbrido Rogers RO4003C +FR4

Recuento de capas:

4 capas

Espesor de la PCB:

1.1 mm

Tamaño de PCB:

140x35mm = 1 Uds.

Máscara de soldadura:

Peso de cobre:

Acabado superficial:

Inmersión de plata

Resaltar:

PWB de plata de la inmersión de la UL

PWB de plata de la inmersión de 1.1m m

1.1m m placa de circuito impresa 4 capas

Descripción del Producto

PCB híbrido de 4 capas construido sobre RO4003C de 8mil 0.203mm y FR-4 para antenas de matriz en fase

(Las PCB son productos hechos a medida, la imagen y los parámetros mostrados son solo para referencia)

Hoy veremos un tipo de PCB híbrido de 4 capas construido sobre RO4003C de 0.203 mm (8 mil) y FR-4 para la aplicación de atenuadores. Tiene 1,1 mm de grosor con máscara de soldadura azul y plata de inmersión en las almohadillas. Se fabrican según IPC 6012 Clase 2 utilizando los datos Gerber suministrados. Cada 25 placas se embalan para su envío.

Veamos la estructura.

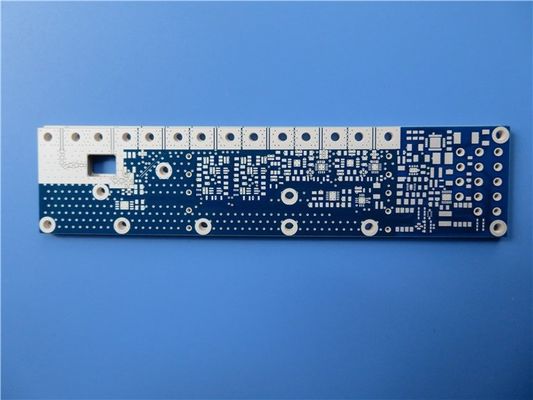

UL 1.1mm Rogers 4003C Inmersión de plata PCB de 4 capas de circuito impreso 0

La capa 1 a la capa 2 es el núcleo RO4003C, luego el resto es material FR-4. Las placas son de agujeros pasantes.

Veamos la microsección.

UL 1.1mm Rogers 4003C Inmersión de plata PCB de 4 capas de circuito impreso 1

Características y beneficios

1) RO4003C exhibe una constante dieléctrica estable en un amplio rango de frecuencias. Esto lo convierte en un sustrato ideal para aplicaciones de banda ancha.

2) Mejora del rendimiento de la integridad de la señal sobre las estructuras con todas las placas FR4

3) Prueba de estrés térmico, prueba de fiabilidad, prueba de resistencia de aislamiento y prueba de contaminación iónica, prueba AOI, etc.

4) Sin MOQ

5) Los vendedores experimentados brindan servicios de atención al cliente calificados.

UL 1.1mm Rogers 4003C Inmersión de plata PCB de 4 capas de circuito impreso 2

Aplicacións

Transceptor de RF, divisor de potencia, LNB, atenuador, acoplador direccional, fotocoplador

Parámetros y hoja de datos

TAMAÑO DE LA PCB	140 x 35 mm = 1 pieza
TIPO DE PLACA	PCB multicapa
Número de capas	4 capas
Componentes de montaje en superficie	SÍ
Componentes de agujero pasante	SÍ
ESTRUCTURA DE CAPAS	cobre ------- capa SUPERIOR de 35um
	RO4003C 0.203mm
	cobre ------- 35um (1oz) Capa intermedia 1
	FR-4 0.5mm
	cobre ------- 35um (1oz) Capa intermedia 2
	FR-4 0.2mm
	cobre ------- capa INFERIOR de 35um
TECNOLOGÍA
Traza y espacio mínimos:	7.8 mil / 4.4 mil
Agujeros mínimos / máximos:	0.3 mm / 2.5 mm
Número de agujeros diferentes:	4
Número de agujeros taladrados:	91
Número de ranuras fresadas:	0
Número de recortes internos:	0
Control de impedancia:	no
Número de dedos dorados:	0
MATERIAL DE LA PLACA
Epoxi de vidrio:	Material híbrido Rogers RO4003C + FR4
Lámina final externa:	1 oz
Lámina final interna:	1 oz
Altura final de la PCB:	1.1 mm ±0.11
ENCHAPADO Y RECUBRIMIENTO
Acabado de la superficie	Plata de inmersión
Máscara de soldadura aplicada a:	SUPERIOR e INFERIOR, mínimo 12 micras
Color de la máscara de soldadura:	Azul, KSM-6189BL04/KSM-19H01
Tipo de máscara de soldadura:	LPSM
CONTORNO/CORTE	Enrutamiento
MARCADO
Lado de la leyenda del componente	NO
Color de la leyenda del componente	NO
Nombre o logotipo del fabricante:	NO
VIA	Agujero pasante plateado (PTH), tamaño mínimo 0.3 mm.
CLASIFICACIÓN DE INFLAMABILIDAD	Aprobación UL 94-V0 MÍN.
TOLERANCIA DE DIMENSIÓN
Dimensión del contorno:	0.0059"
Enchapado de la placa:	0.0029"
Tolerancia de perforación:	0.002"
PRUEBA	Prueba eléctrica al 100% antes del envío
TIPO DE OBRA DE ARTE A SUMINISTRAR	archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc.
ÁREA DE SERVICIO	Mundial, Globalmente.
