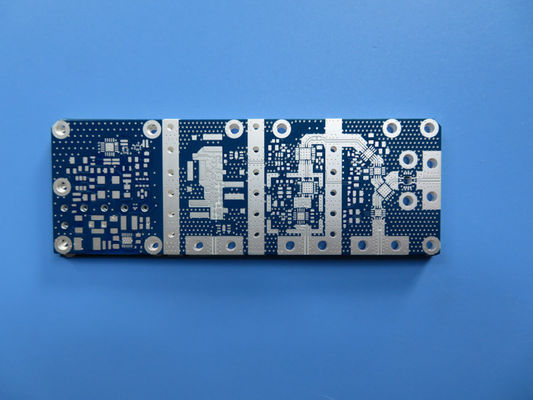

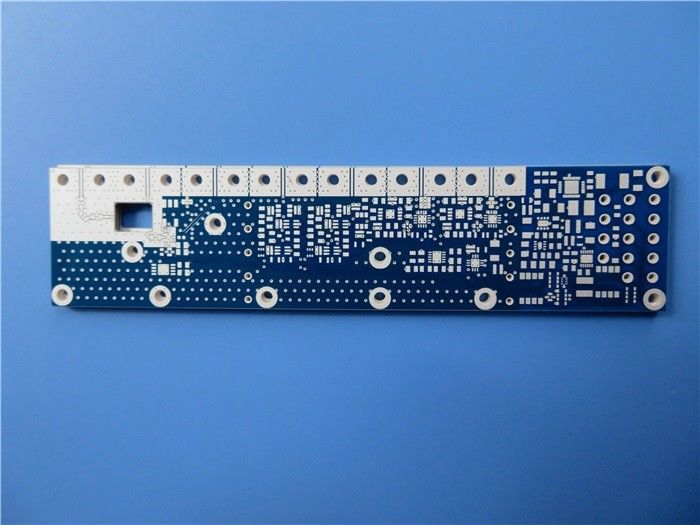

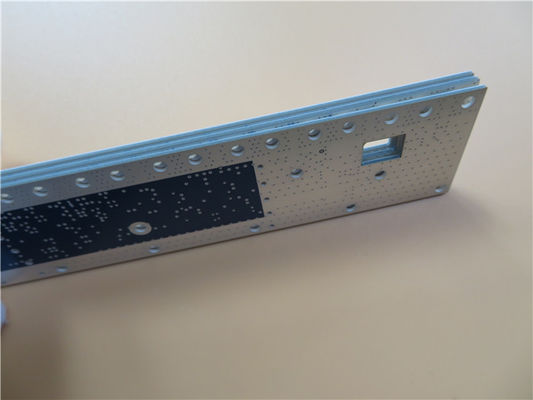

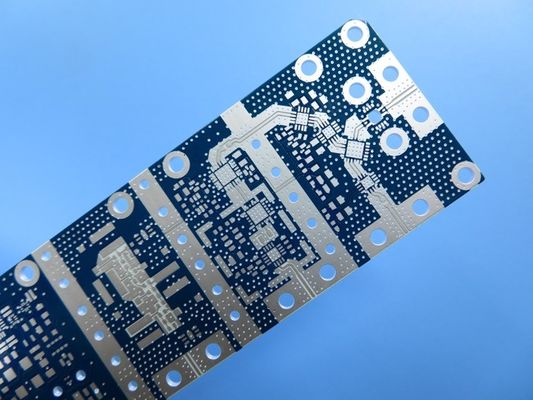

PWB de la plata de la inmersión de la UL 1.1m m Rogers 4003 placa de circuito impresa 4 capas

UL 1.1mm Rogers 4003  Immersion Silver PCB 4 Layer Printed Circuit Board
UL 1.1mm Rogers 4003  Immersion Silver PCB 4 Layer Printed Circuit Board UL 1.1mm Rogers 4003  Immersion Silver PCB 4 Layer Printed Circuit Board UL 1.1mm Rogers 4003  Immersion Silver PCB 4 Layer Printed Circuit Board UL 1.1mm Rogers 4003  Immersion Silver PCB 4 Layer Printed Circuit Board

Ampliación de imagen :  PWB de la plata de la inmersión de la UL 1.1m m Rogers 4003 placa de circuito impresa 4 capas

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-074.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: Material híbrido de Rogers RO4003C +FR4 Cuenta de la capa: 4 capas
Grueso del PWB: 1.1m m Tamaño del PWB: 140 x 35 mm=1PCS
Máscara de la soldadura: Azul Peso de cobre: 1oz
Final superficial: Plata de la inmersión
Alta luz:

PWB de plata de la inmersión de la UL

,

PWB de plata de la inmersión de 1.1m m

,

1.1m m placa de circuito impresa 4 capas



PWB híbrido de 4 capas empleado 8mil 0.203m m RO4003C y FR-4 para organizado - antenas de arsenal

(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Veremos hoy un tipo de PWB híbrido de 4 capas empleado 0.203m m (8mil) RO4003C y FR-4 para el uso del atenuador. Es 1,1 milímetros de grueso con la máscara de la soldadura y la plata azules de la inmersión en los cojines. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 25 tableros para el envío.



Veamos la pila.



PWB de la plata de la inmersión de la UL 1.1m m Rogers 4003 placa de circuito impresa 4 capas 0



La capa 1 para acodar 2 es la base de RO4003C, después la izquierda es el material FR-4. Los tableros están a través de los agujeros.



Veamos la micro-sección.

PWB de la plata de la inmersión de la UL 1.1m m Rogers 4003 placa de circuito impresa 4 capas 1

Características y ventajas

1) Objeto expuesto de RO4003C una constante dieléctrica estable sobre una gama de frecuencia amplia. Esto le hace un substrato ideal para los usos de banda ancha.

2) Mejora del funcionamiento de la integridad de señal sobre pila-UPS con todo el tablero FR4

3) Prueba de tensión termal, prueba de confiabilidad, prueba de resistencia de aislamiento y prueba iónica de la contaminación, prueba etc. de AOI.

4) Ningún MOQ

5) Las personas experimentadas de las ventas proporcionan los servicios de atención al cliente expertos.



PWB de la plata de la inmersión de la UL 1.1m m Rogers 4003 placa de circuito impresa 4 capas 2



Usos

Transmisor-receptor del RF, divisor de poder, LNB, atenuador, acoplador direccional, Photocoupler



Hoja del parámetro y de datos

TAMAÑO DEL PWB 140 x 35 mm=1PCS
TIPO DEL TABLERO PWB de múltiples capas
Número de capas 4 capas
Componentes superficiales del soporte
A través de componentes del agujero
PILA DE LA CAPA cobre ------- capa SUPERIOR 35um
RO4003C 0.203m m
cobre ------- 35um (1oz) MidLayer 1
FR-4 0.5m m
cobre ------- 35um (1oz) MidLayer 2
FR-4 0.2m m
cobre ------- capa de 35um BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 7,8 milipulgadas/4,4
Agujeros mínimos/máximos: 0,3 milímetros/2,5 milímetros
Número de diversos agujeros: 4
Número de agujeros de taladro: 91
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: Material híbrido de Rogers RO4003C +FR4
Externo final de la hoja: 1 onza
Hoja final interna: 1 onza
Altura final del PWB: 1,1 milímetros ±0.11
EL PLATEAR Y CAPA
Final superficial Plata de la inmersión
Suelde la máscara para aplicarse a: SUPERIOR e inferior, mínimo 12micron
Color de la máscara de la soldadura: Azul, KSM-6189BL04/KSM-19H01
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente NO
Color de la leyenda componente NO
Fabricante Name o logotipo: NO
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.3m m.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.
