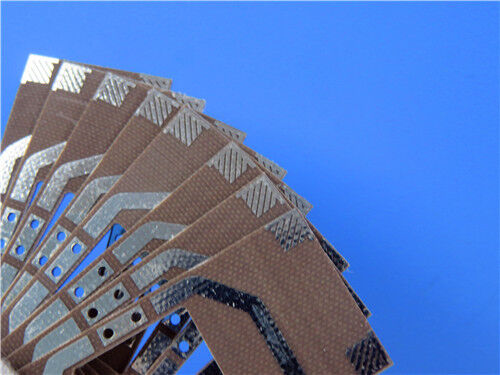

TLX-0 PCB de 2 capas laminado de alta frecuencia de 20 mil con acabado HASL

Este PCB rígido de 2 capas, diseñado específicamente para aplicaciones de radio frecuencia (RF) y microondas, incorporaSe trata de la primera parte. un sustrato compuesto de fibra de vidrio de politetrafluoroetileno (PTFE)  y un acabado de superficie de nivelación por soldadura en aire caliente (HASL).rendimiento dieléctrico constante, y un funcionamiento confiable en entornos extremos, lo que lo hace adecuado para diseños de microondas de bajo recuento de capas utilizados en sistemas de radar, comunicaciones móviles y componentes de RF.

Especificaciones de los PCB

Acoplamiento de PCB

Cumplimiento de la calidad y disponibilidad

En términos de conformidad de fabricación y disponibilidad global,el PCB utiliza el formato Gerber RS-274-X para la ilustración de fabricación, un protocolo estándar de la industria para la transmisión de datos de fabricación de PCB. Cumple estrictamente con el estándar IPC-Clase 2, un punto de referencia reconocido mundialmente que establece requisitos rigurosos para la calidad, fiabilidad y rendimiento de los PCB.este PCB está disponible para el suministro mundial, apoyando tanto la creación de prototipos en pequeños lotes como la producción en gran volumen para satisfacer las diversas necesidades de los clientes mundiales.

TLX-0 Introducción al material

Los laminados de la serie TLX son compuestos de fibra de vidrio PTFE confiables para aplicaciones RF, versátiles con un rango de 2,45 a 2,65 DK, varios espesores y opciones de revestimiento de cobre,ideal para diseños de microondas con bajo número de capasEl refuerzo de fibra de vidrio garantiza la resistencia a los ambientes hostiles (vibración, alta temperatura, radiación, agua de mar, amplio rango de temperatura).

Características clave del TLX-0

Beneficios para el rendimiento

Las principales ventajas de rendimiento del sustrato TLX-0 se traducen en beneficios tangibles para el PCB, incluidos:

-Excelentes valores de intermodulación pasiva (PIM), medidos por debajo de -160 dBc, críticos para aplicaciones de RF de alto rendimiento.

-Propriedades mecánicas y térmicas superiores, que garantizan durabilidad y estabilidad en entornos de funcionamiento extremos.

- Una constante dieléctrica baja y estable (DK) con tolerancias ajustadas, garantizando un rendimiento constante de alta frecuencia.

- Estabilidad dimensional, que minimiza la curvatura y asegura una alineación precisa de los componentes durante el ciclo térmico.

- Baja absorción de humedad (0,02%), lo que mejora la fiabilidad en condiciones ambientales húmedas o adversas.

- Un factor de disipación muy bajo (Df), reduciendo la pérdida de señal durante la transmisión de microondas.

- Una calificación de llama UL 94 V0, que cumple con las normas de seguridad para aplicaciones industriales y aeroespaciales.

- Optimización para diseños de microondas con bajo número de capas, equilibrando el alto rendimiento con la rentabilidad.

Aplicaciones objetivo

Aprovechando las propiedades avanzadas del sustrato TLX-0, este PCB de 2 capas sirve como una solución ideal para sistemas de RF y microondas, incluidos:

-Componentes pasivos de RF: acopladores, separadores, combinadores y otros dispositivos de microondas pasivos.

-Componentes RF activos: amplificadores y antenas utilizados en las comunicaciones móviles y en los sistemas de radar.

- Equipo de ensayo: instrumentos de ensayo de microondas que requieren un rendimiento dieléctrico estable.

- Aplicaciones especializadas: dispositivos de transmisión de microondas, componentes de RF de grado espacial y sustratos de altímetros marinos y de aviación.

Conclusión

En resumen, este PCB rígido de 2 capas es una solución de alta fiabilidad para aplicaciones de RF y microondas.y las ventajas del sustrato TLX-0 (rendimiento dieléctrico estable, durabilidad, resistencia al medio ambiente extremo) cumplen con los requisitos de diseño de microondas de bajo número de capas.opción rentable para proyectos profesionales de RF en radar, las comunicaciones móviles y las aplicaciones aeroespaciales/marinas.
