Datos del producto:
Pago y Envío Términos:
|
| El material: | RO4350B | Tamaño del PCB: | 53.18 mm x 76,04 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso de cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Plata de inmersión |
| Número de capas: | 2-layer | espesor del PCB: | 30 millones |
| Resaltar: | 30 mil Circuitos de plata de inmersión PCB,PWB DE RO4350B,Pcb de inmersión de plata de dos capas |
||

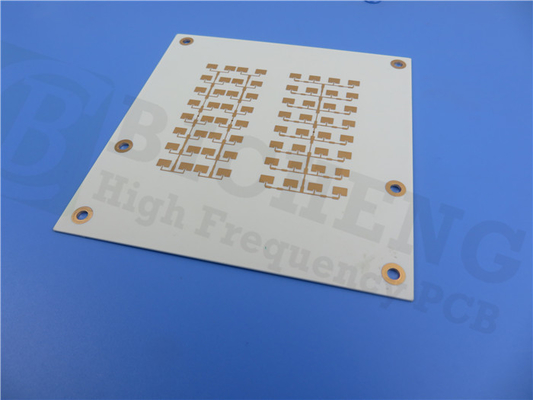

Presentando nuestro recientemente enviado PCB con el material RO4350B, una solución de vanguardia para diseños de circuitos de alto rendimiento.Con sus propiedades eléctricas excepcionales y su proceso de fabricación rentable, este PCB es una opción ideal para una amplia gama de aplicaciones.
Los laminados RO4350B están compuestos de hidrocarburos/cerámicas reforzadas con vidrio tejido patentado,ofreciendo un rendimiento eléctrico similar al del PTFE/vidrio tejido y las ventajas de fabricación del epoxi/vidrioEstos laminados aseguran un estricto control de la constante dieléctrica (Dk) manteniendo bajas pérdidas, todo ello utilizando los mismos métodos de procesamiento que los laminados de vidrio/epoxi estándar.En comparación con los laminados convencionales de microondas, los laminados RO4350B están disponibles a una fracción del costo y no requieren tratamientos especiales de agujero o procedimientos de manipulación como los materiales a base de PTFE.,hacerlos adecuados para dispositivos activos y diseños de RF de alta potencia.
Una de las principales ventajas del material RO4350B es su coeficiente térmico de expansión (CTE), que coincide estrechamente con el del cobre.lo que lo convierte en una excelente opción para las construcciones de placas dieléctricas multicapa mixtas (MLB)La baja CTE del eje Z de los laminados RO4350B garantiza una calidad fiable de los orificios de revestimiento, incluso en aplicaciones de choque térmico severo.el material tiene una alta temperatura de transición de vidrio (Tg) superior a 280°C (536°F), asegurando que sus características de expansión se mantengan estables en todo el rango de temperatura de procesamiento del circuito.
Características clave:
- Constante dieléctrica (Dk): 3,48 +/- 0,05 a 10 GHz/23°C
- Factor de disipación: 0,0037 a 10 GHz y 23°C
- Conductividad térmica: 0,69 W/m/°K
- CTE del eje X: 10 ppm/°C, CTE del eje Y: 12 ppm/°C, CTE del eje Z: 32 ppm/°C
- Valor de Tg elevado: > 280°C
- Baja absorción de agua: 0,06%
| RO4350B Valor típico | |||||
| Propiedad | No se incluyen en la lista. | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 3.48 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 3.66 | Z. | de 8 a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación | 0.0037 0.0031 |
Z. | 10 GHz y 23°C 2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 50 | Z. | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 1.2 x 1010 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
| Resistencia de la superficie | 5.7 x 109 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
| Fuerza eléctrica | 31.2 ((780) | Z. | Kv/mm(v/mil) | 0.51 mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Modulo de tracción | 16, 767 ((2,432) 14,153 ((2,053) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Resistencia a la tracción | 203,29,5 El número de personas afectadas |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
| Fuerza de flexión | 255 El número de personas |
MPa - ¿ Qué pasa? |
IPC-TM-650 2.4.4 | ||
| Estabilidad dimensional | El valor de las emisiones5 | X, Y | En el caso de los vehículos de motor (mil/pulgada) |
después del grabado+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansión térmica | 10 12 32 |
X. Y Z. |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A. No | IPC-TM-650 2.4.24.3 | |
| Td el año | 390 | °C TGA | Las demás partidas | ||
| Conductividad térmica | 0.69 | El número de unidades de producción | 80 °C | Las demás partidas | |
| Absorción de humedad | 0.06 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
| Densidad | 1.86 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 0.88 5.0 |
N/mm - ¿ Qué pasa? |
después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
| Flamabilidad | (3) V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? | ||||
Este PCB está optimizado para el rendimiento y la fiabilidad, por lo que es una excelente opción para diversas aplicaciones.y Capa de cobre 2.La capa de cobre 1 tiene un grosor de 35 μm, proporcionando un conductor sólido y robusto para una transmisión de señal eficiente. En el núcleo de nuestro PCB se encuentra el material Rogers RO4350B con un grosor de 0.762 mm (30 mil)Completando el apilamiento está la capa de cobre 2, que tiene un grosor de 20 μm. Esta capa funciona como el conductor inferior,ofreciendo opciones de enrutamiento adicionales y proporcionando un plano de tierra sólido para mejorar la integridad de la señal y la compatibilidad electromagnética.
Detalles de la construcción del PCB:
- Dimensiones del tablero: 53,18 mm x 76,04 mm (1 PCS), +/- 0,15 mm
- Traza mínima / Espacio: 4/4 mils
- Tamaño mínimo del agujero: 0,35 mm
- No hay vías ciegas.
- El espesor del tablero acabado: 0,8 mm
- Peso de cobre acabado: 1 onza (1,4 mil) capas exteriores
- espesor del revestimiento: 20 μm
- acabado de superficie: plata de inmersión
- La pantalla de seda superior: no
- Escrima de seda en el fondo: no
- Máscara de soldadura superior: no
- Máscara de soldadura inferior: no
- Prueba eléctrica al 100% realizada antes del envío
Las estadísticas de PCB:
- Componentes: 12
- Un total de 65.
- Las almohadillas a través del agujero: 33
- Las almohadillas SMT superiores: 32
- Pads SMT de abajo: 0
- Vias: 31
- Las redes: 3
Artwork suministrado:El Gerber RS-274-X
Estándar de calidad:Clasificación IPC-2
Disponibilidad:Este PCB está disponible para el envío en todo el mundo, lo que garantiza un fácil acceso a esta solución de alta calidad.
Aplicaciones típicas:
- Estaciones base celulares, antenas y amplificadores de potencia
- Etiquetas de identificación RF
- Radar y sensores para automóviles
- LNB es para satélites de transmisión directa
Con sus excepcionales propiedades eléctricas, rentabilidad y compatibilidad con diversas aplicaciones, nuestro PCB RO4350B es una opción confiable para diseños de circuitos de alto rendimiento.Experimente los beneficios de este material avanzado y eleve sus proyectos electrónicos a nuevas alturas.
