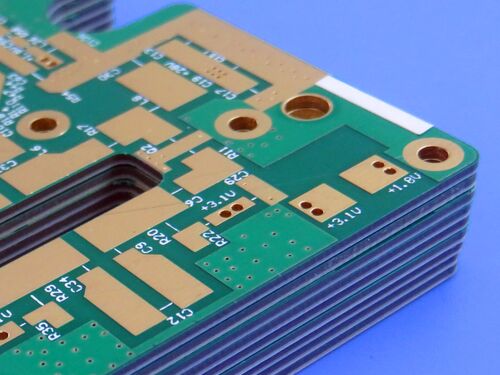

PCB híbrido de 4 capas en RT duroid 5880 y material FR4 ENIG Finish

Esta PCB utiliza laminados de alta frecuencia RT duroid 5880 integrados con FR-4 de alta Tg 170°C como material, lo que proporciona una integridad de señal de alta frecuencia superior. Está provista de un acabado superficial de Oro de Inmersión (ENIG) y adopta una configuración de doble cara libre de máscara de soldadura y serigrafía. Respaldada por un control dimensional preciso y estrictos protocolos de garantía de calidad, esta PCB está diseñada específicamente para cumplir con los rigurosos requisitos de rendimiento de aplicaciones electrónicas de alta fiabilidad.

Detalles de la PCB

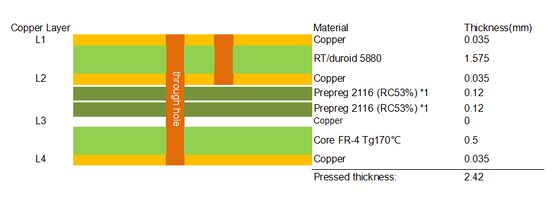

Estructura de la PCB

Tipo de Artwork

Para garantizar una fabricación de PCB precisa y eficiente, el artwork proporcionado para esta PCB está en formato Gerber RS-274-X, que es el formato de archivo estándar de la industria para la fabricación de PCB.

Estándar de Calidad

Esta PCB se fabrica e inspecciona en estricto cumplimiento del estándar IPC-Clase-2, un estándar de la industria ampliamente adoptado para placas de circuito impreso. IPC-Clase-2 especifica los requisitos para productos electrónicos generales, garantizando un rendimiento fiable en aplicaciones típicas.

Disponibilidad

Esta PCB se ofrece a nivel mundial, con una capacidad de suministro estable para satisfacer diversas necesidades de pedidos, desde prototipos de lotes pequeños hasta producción en masa a gran escala, respaldada por soluciones logísticas eficientes para garantizar entregas globales puntuales.

Introducción al Material RT/duroid 5880

RT/duroid 5880 es un material dieléctrico compuesto de alto rendimiento a base de politetrafluoroetileno (PTFE) desarrollado por Rogers Corporation, diseñado específicamente para aplicaciones electrónicas de alta frecuencia y baja pérdida. Presenta una estructura de refuerzo de vidrio tejido, que combina las excelentes propiedades eléctricas del PTFE con una mayor robustez mecánica, lo que lo hace adecuado para la fabricación de PCB de alta frecuencia de precisión.

Los laminados RT/duroid 5880 ofrecen un control estricto de la constante dieléctrica (Dk) y mantienen una pérdida ultra baja, disponibles a un costo razonable en comparación con los laminados de microondas convencionales. A diferencia de los materiales a base de PTFE, RT/duroid 5880 no requiere tratamientos especiales de orificios pasantes ni procedimientos de manipulación, lo que simplifica los procesos de fabricación. Estos materiales tienen una clasificación UL 94 V-0, lo que los hace adecuados para dispositivos activos y diseños de RF de alta potencia.

El coeficiente de expansión térmica (CTE) del material RT/duroid 5880 proporciona varios beneficios clave a los diseñadores de circuitos. Su coeficiente de expansión está bien adaptado al cobre, lo que garantiza una excelente estabilidad dimensional, una propiedad crítica para construcciones de placas multicapa. El CTE optimizado en el eje Z de los laminados RT/duroid 5880 garantiza una calidad fiable de los orificios pasantes metalizados, incluso en aplicaciones de choque térmico severo. Al ser un material a base de PTFE, no tiene una temperatura de transición vítrea (Tg) distinta, manteniendo características de expansión estables en todo el rango de temperaturas de procesamiento del circuito.

Características del Material RT/duroid 5880

Aplicaciones Típicas

-Sistemas de comunicación de microondas y ondas milimétricas (hasta 60GHz)

-Equipos de radar y comunicación por satélite

-Amplificadores de potencia y filtros de RF

-Sistemas electrónicos aeroespaciales y de defensa

-Instrumentos de prueba y medición para aplicaciones de alta frecuencia

-Estaciones base y dispositivos terminales de ondas milimétricas 5G

Resumen

Con una pérdida de señal ultra baja, excelente estabilidad dimensional y un rendimiento estructural fiable, esta PCB de 3 capas de cobre es una solución ideal para ingenieros, fabricantes de productos electrónicos e integradores de sistemas de RF que buscan alta fiabilidad y transmisión de señales de alta frecuencia estable. Cumple eficazmente los requisitos de alto rendimiento de aplicaciones de alta frecuencia, como comunicaciones por microondas, sistemas de radar, equipos electrónicos aeroespaciales y dispositivos de ondas milimétricas 5G.

¿Qué es una PCB Híbrida?

Una PCB Híbrida (Placa de Circuito Impreso Híbrida) se refiere a una PCB especializada que integra dos o más tipos diferentes de materiales dieléctricos en su estructura, en lugar de utilizar un único material uniforme. El propósito principal del diseño de PCB híbridas es equilibrar el rendimiento, el costo y los requisitos funcionales, aprovechando las ventajas únicas de cada material para optimizar el rendimiento general de la placa de circuito.

En aplicaciones prácticas, las PCB híbridas a menudo combinan materiales dieléctricos de alto rendimiento y alto costo (como RT/duroid 5880) con materiales rentables y estructuralmente robustos (como FR-4 de alta Tg 170°C). Por ejemplo, la PCB especificada en este documento adopta una estructura híbrida de RT/duroid 5880 (para transmisión de señales de alta frecuencia y baja pérdida) y FR-4 de alta Tg 170°C (para soporte estructural y control de costos), que es un ejemplo típico de una PCB híbrida.

Características y ventajas clave de las PCB híbridas:

Optimización del Rendimiento: Adaptar la selección de materiales para diferentes áreas funcionales (por ejemplo, las capas de señal de alta frecuencia utilizan materiales de baja Dk/Df, mientras que las capas estructurales utilizan materiales de alta resistencia).

-Rentabilidad: Reducir los costos generales utilizando materiales de alto rendimiento solo en áreas críticas, en lugar de en toda la placa.

-Versatilidad Funcional: Cumplir con diversos requisitos como transmisión de alta frecuencia, robustez mecánica y gestión térmica en una sola PCB.

-Adaptabilidad de Aplicaciones: Ampliamente utilizadas en sistemas electrónicos complejos como aeroespacial, comunicaciones y equipos médicos, donde se deben cumplir simultáneamente múltiples requisitos de rendimiento.
