Lámina de cobre revestido para sustrato de alta frecuencia F4BME255

Cuota De Producción:	1 Uds.
Precio:	USD9.99-99.99
Embalaje Estándar:	Bolsas de vacío + cajas de cartón
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

Porcelana

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-332.V1.0

Número de pieza:

F4BME255

Espesor del laminado:

0,8 - 12 mm

Tamaño laminado:

460X610mm; 500X600mm; 850X1200mm; 914X1220mm; 1000X1200mm 300X250mm; 350X380mm; 500X500mm; 840X840mm

Peso de cobre:

0,5 onzas (0,018 mm); 1 onza (0,035 mm);

Resaltar:

Laminado de cobre de alta frecuencia F4BME255

lámina revestida de cobre para aplicaciones de RF

sustrato de alto rendimiento revestido de cobre

Descripción del Producto

El F4BME255 se fabrica utilizando tela de fibra de vidrio, resina de politetrafluoroetileno (PTFE) y película de PTFE a través de un proceso científicamente formulado y técnicas de prensado estrictas.Su rendimiento eléctrico es mejorado en comparación con el F4B, se refleja principalmente en un rango de constantes dieléctricas más amplio, una menor pérdida dieléctrica, una mayor resistencia al aislamiento y una mayor estabilidad,hacerla una alternativa viable a productos internacionales similares.

F4BM y F4BME comparten la misma capa dieléctrica, pero difieren en la lámina de cobre utilizada: F4BM se combina con lámina de cobre ED, adecuada para aplicaciones sin requisitos de PIM;El F4BME se combina con una lámina de cobre RTF tratada de forma inversa, ofreciendo un excelente rendimiento PIM, un control de circuito más preciso y una menor pérdida de conductores.

F4BM y F4BME logran un control constante dieléctrico preciso ajustando la relación entre el PTFE y la tela de fibra de vidrio, asegurando una baja pérdida al tiempo que mejoran la estabilidad dimensional del material.Una constante dieléctrica más alta corresponde a una proporción de fibra de vidrio más alta, lo que resulta en una mejor estabilidad dimensional, un menor coeficiente de expansión térmica (CTE), un mejor rendimiento de deriva térmica y una pérdida dieléctrica relativamente mayor.

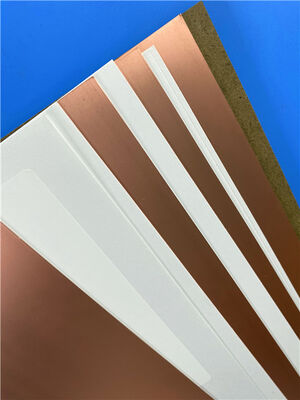

Lámina de cobre revestido para sustrato de alta frecuencia F4BME255 0

Características del producto

DK seleccionable entre 2.17 y 3.0, con opciones DK personalizables disponibles
Baja pérdida
F4BME combinado con papel de cobre RTF para un excelente rendimiento PIM
Opciones de tamaño diversas para una mayor eficiencia de costes
Resistencia a la radiación, baja desgasificación
Disponibilidad comercial, producción en grandes volúmenes, rentabilidad

Aplicaciones típicas

Sistemas de microondas, RF y radar
Las demás máquinas de la partida 8471
Los demás aparatos para la fabricación de máquinas de la partida 8471
Redes de alimentación, antenas de matriz en fase
Comunicaciones por satélite, antenas de estaciones base

Parámetros técnicos del producto				Modelo de producto y ficha de datos
Características del producto		Condiciones de ensayo	Unidad	Las condiciones de los requisitos de seguridad de los vehículos
Constante dieléctrica (típica)		10 GHz	/	2.55
Tolerancia constante dieléctrica		/	/	± 005
Tangente de pérdida (típico)		10 GHz	/	0.0013
Tangente de pérdida (típico)		20 GHz	/	0.0018
Coeficiente de temperatura constante dieléctrica		-55oC a 150oC	PPM/°C	-110
Fuerza de peeling		1 OZ F4BM	N/mm	> 1.8
Fuerza de peeling		1 OZ F4BME	N/mm	> 1.6
Resistencia por volumen		Condición estándar	MΩ.cm	≥ 6 × 10 ^ 6
Resistencia de la superficie		Condición estándar	MΩ	≥ 1 × 10 ^ 6
Fuerza eléctrica (dirección Z)		5KW,500V/s	KV/mm	> 25
Voltado de ruptura (dirección XY)		5KW,500V/s	KV	> 34
Coeficiente de expansión térmica	Dirección XY	-55 oC hasta 288 oC	ppm/oC	16, 21
Coeficiente de expansión térmica	Dirección Z	-55 oC hasta 288 oC	ppm/oC	173
Estrés térmico		260°C, 10 segundos, 3 veces		Sin delaminado
Absorción de agua		20 ± 2 °C, 24 horas	%	≤ 008
Densidad		Temperatura ambiente	G/cm3	2.25
Temperatura de funcionamiento a largo plazo		Cámara de baja y alta temperatura	°C	-55 ¢ + 260
Conductividad térmica		Dirección Z	En el caso de las empresas de servicios de telecomunicaciones:	0.33
El PIM		Solo aplicable a las aeronaves F4BME	Dbc	≤ 159
Flamabilidad		/	El número de certificado es:	V-0
Composición del material		/	/	PTFE, tejido de fibra de vidrio F4BM emparejado con una lámina de cobre ED, F4BME emparejado con una lámina de cobre con tratamiento inverso (RTF).
