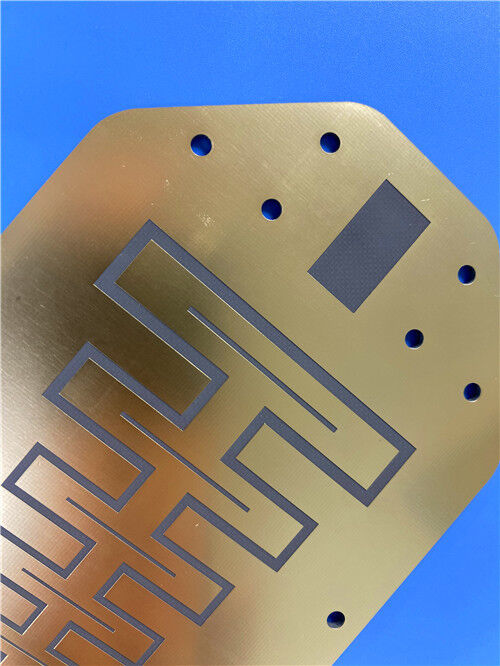

PCB RF-30A de 2 capas sobre laminado RF de 20 milímetros con máscara de soldadura verde

Este es un PCB rígido de 2 capas fabricado con material de grado RF de alto rendimiento RF-30A, que está diseñado con un sistema de resina avanzado y refuerzo de tejido de vidrio optimizado. El PCB integra la transmisión de señal de alta frecuencia excepcional del RF-30A, baja pérdida dieléctrica y estabilidad ambiental sobresaliente, cumpliendo con los estándares industriales. Presenta un grosor acabado de 0.6 mm, peso de cobre de 1 oz para las capas exteriores y acabado superficial de Níquel Electrolítico Inmersión Oro (ENIG), asegurando un rendimiento confiable para aplicaciones de RF y electrónicas de alta velocidad y alta frecuencia.

Detalles del PCB

Pila del PCB-arriba

Este es un PCB rígido de 2 capas con la siguiente estructura de pila (de arriba a abajo):

Arte y Estándar de Calidad

Gerber RS-274-X es el formato de arte especificado para este PCB, que es universalmente reconocido como el estándar de la industria para la fabricación de PCB. Este formato garantiza la compatibilidad con la mayoría de los equipos de fabricación profesionales y software de diseño, permitiendo la conversión precisa de los datos de diseño del circuito en PCB físicos. Además, el PCB cumple con los requisitos del estándar IPC-Clase-2, que establece estrictas directrices de rendimiento y fiabilidad para componentes electrónicos, asegurando que el producto sea adecuado para necesidades operativas comerciales e industriales.

Disponibilidad

Este PCB de alto rendimiento está disponible a nivel mundial, permitiendo el envío a todos los países del mundo sin restricciones geográficas, atendiendo tanto a pedidos de prototipos como a pedidos de producción de gran volumen.

Introducción del RF-30A

RF-30A es un material laminado de grado RF de alto rendimiento diseñado con un sistema de resina avanzado y refuerzo de tejido de vidrio optimizado, que ofrece un rendimiento excepcional de transmisión de señal de alta frecuencia, baja pérdida dieléctrica y estabilidad ambiental sobresaliente. Está diseñado específicamente para aplicaciones de RF de alta velocidad y alta frecuencia y puede cumplir completamente con los procesos de ensamblaje sin plomo a 260°C, asegurando un rendimiento confiable en condiciones operativas adversas.

Aplicaciones Típicas

• Dispositivos de Comunicación RF/Microondas
• Estaciones Base y Antenas 5G/6G
• Sistemas de Radar
• Equipos de Comunicación Satelital
• Módulos y Transceptores RF
• Electrónica Aeroespacial y de Defensa
• Instrumentos de Prueba de Alta Frecuencia
• Componentes RF Automotrices (V2X, Radar)

RF-30A – Laminado de Rendimiento Estable

RF-30A es un laminado orgánico-cerámico dentro de la familia de sustratos RF de AGC, construido con refuerzo de vidrio tejido. Este producto se basa en la experiencia de AGC tanto en tecnologías de relleno cerámico como de recubrimiento de PTFE. RF-30A es una opción ideal para aplicaciones comerciales de microondas y RF de bajo costo y alto volumen.

RF-30A ofrece una estabilidad eléctrica y mecánica que supera los requisitos de diseño típicos. La combinación de un sustrato dieléctrico de baja pérdida y una lámina de cobre de bajo perfil proporciona un rendimiento eléctrico estable, niveles de PIMD mejorados y una menor pérdida de inserción en un amplio rango de frecuencia. La estabilidad mecánica mejorada, caracterizada por valores de CTE más bajos, mejor estabilidad dimensional y mayor rigidez, asegura que los componentes RF se vean menos afectados por factores externos.

La excelente resistencia al pelado del RF-30A para cobre RT de ½ oz y 1 oz es fundamental para aplicaciones que requieren retrabajo o procesos de soldadura por reflujo repetidos. Una tasa de absorción de humedad ultrabaja, combinada con un factor de disipación estable, ayuda a minimizar el desplazamiento de fase en condiciones variables de temperatura y humedad. El movimiento dimensional reducido también contribuye a la estabilidad de las propiedades de fase e impedancia en un amplio rango de frecuencia.

RF-30A ha sido optimizado con rellenos cerámicos para lograr un bajo CTE en el eje Z, mejorando la fiabilidad de los PTH y simplificando la fabricación de circuitos multicapa. Estas propiedades también soportan un rendimiento de PIMD más estable.

Beneficios

• Excelente rendimiento PIM en PCBs (medido por debajo de -160 dBc*)
• Calidad mejorada de agujeros pasantes metalizados (PTH)
• Propiedades mecánicas estables
• Rendimiento confiable a altas frecuencias
• Estable en condiciones de alta temperatura
• Baja absorción de humedad
• Alta resistencia al pelado
• Excepcional relación precio-rendimiento
