TLX ofrece confiabilidad en una amplia gama de aplicaciones de RF. Este material es versátil por su gama 2,45 - 2,65 DK y espesores y revestimientos de cobre disponibles. Es adecuado para diseños de microondas con bajo número de capas.
TLX es un laminado de fibra de vidrio a base de PTFE, ideal para su uso en sistemas de radar, comunicaciones móviles, equipos de prueba de microondas, dispositivos de transmisión de microondas y componentes de RF.
TLX es un caballo de batalla en el mundo de los sustratos de microondas de RF, donde la fibra de vidrio ofrece refuerzo mecánico dondequiera que un sustrato experimente ambientes severos, como: resistencia a la fluencia para PCB atornillados a una carcasa que enfrentan altos niveles de vibración durante el lanzamiento espacial, exposición a altas temperaturas en módulos de motores, resistencia a la radiación en el espacio, antena para buques de guerra que se someten a ambientes extremos en el mar y un sustrato para altímetros que ven un amplio rango de temperaturas durante el vuelo.
Hay TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) y TLX-6 (dk2.65) en la familia TLX. El espesor dieléctrico del TLX-0 varía de 0,127 mm a 6,35 mm (5 mil-250 mil), el TLX-9 varía de 0,05 mm a 6,35 mm (2 mil - 250 mil), el TLX-8 varía de 0,064 mm a 6,35 mm (2,5 mil a 250 mil), el TLX-7 varía de 0,089 mm a 6,35 mm (3,5 mil - 250 mil), el TLX-6 varía de 0,089 mm a 6,35 mm (3,5 mil a 250 mil).

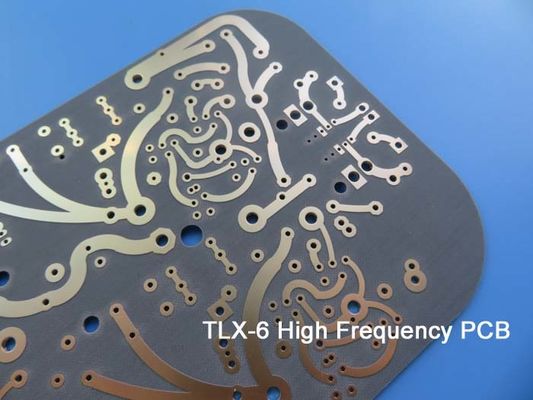

Los PCB TLX-6 son populares por sus excelentes propiedades mecánicas y térmicas, que los hacen ideales para aplicaciones electrónicas de alto rendimiento. Son resistentes a deformaciones, grietas y otras formas de estrés mecánico, lo cual es crucial para la longevidad de los equipos electrónicos.
El material de PCB TLX-6 tiene un DK bajo y estable, lo que garantiza una transmisión de señal consistente en diversas aplicaciones electrónicas. Además, los PCB TLX-6 son conocidos por su baja absorción de humedad, lo que los convierte en una excelente opción para su uso en ambientes con alta humedad.
La clasificación UL 94 VO de los PCB TLX-6 significa que son altamente resistentes a las llamas, lo cual es crucial para la seguridad de los equipos electrónicos en caso de incendio.
Los PCB TLX-6 tienen un DK estrictamente controlado, lo que los convierte en ideales para aplicaciones electrónicas como antenas, acopladores, divisores, amplificadores, mezcladores y filtros, donde la transmisión precisa de la señal es esencial. Este material también es adecuado para componentes pasivos como resistencias, condensadores e inductores.
DK TLX-6
| Tipo |
NS |
| TLY-5A |
2.17 |
| TLY-5 |
2.20 |
| TLY-3 |
2.33 |
| TLT-0 |
TLX-0 |
2.45 |
| TLT-9 |
TLX-9 |
2.50 |
| TLT-8 |
TLX-8 |
2.55 |
| TLT-7 |
TLX-7 |
2.60 |
| TLT-6 |
TLX-6 |
2,65 |
| TLE-95 |
2,95 |
| TLC-27 |
2,75 |
| TLC-30 |
RF-30 |
3.00 |
| TLC-32 |
3.20 |
| TLF-35 |
3.50 |
| TLF-35-xxxx-A |
3.50 |
| RF-35 |
RF-35A2 |
3.50 |
| TRF-41 |
4.10 |
| TRF-43 |
4.30 |
| TRF-45 |
4.50 |
| RF-60A |
6.15 |
| CER-10 |
10 |
Especificaciones de PCB
| TAMAÑO DE LA PCB |
150x100mm = 1 Uds. |
| TIPO DE TARJETA |
PCB de doble cara |
| Número de capas |
2 capas, PTH |
| Componentes de montaje en superficie |
SÍ |
| Componentes de orificio pasante |
NO |
| APILAMIENTO DE CAPAS |
cobre ------- 35um(1 oz)+placa capa SUPERIOR |
| TLX-6 1.575mm |
| cobre ------- 35um(1oz) + capa BOT de placa |
| TECNOLOGÍA |
|
| Seguimiento y espacio mínimos: |
15 mil / 10 mil |
| Agujeros mínimos/máximos: |
0,3mm/2,0mm |
| Número de agujeros diferentes: |
1 |
| Número de agujeros de perforación: |
1 |
| Número de ranuras fresadas: |
0 |
| Número de recortes internos: |
0 |
| Control de impedancia: |
No |
| Número de dedo de oro: |
0 |
| MATERIAL DEL TABLERO |
|
| Epoxi de vidrio: |
TLX-6 1.575mm |
| Lámina final externa: |
1,5 onzas |
| Lámina final interna: |
N / A |
| Altura final de PCB: |
1,6 mm ±10% |
| PLACA Y RECUBRIMIENTO |
|
| Acabado superficial |
Oro de inmersión |
| Máscara de Soldadura Aplicar a: |
N / A |
| Color de máscara de soldadura: |
NO |
| Tipo de máscara de soldadura: |
N / A |
| CONTORNO/CORTE |
Enrutamiento |
| CALIFICACIÓN |
|
| Lado de la leyenda del componente |
ARRIBA |
| Color de la leyenda del componente |
Negro |
| Nombre o logotipo del fabricante: |
Marcado en el tablero en conductor y patas ZONA LIBRE |
| A TRAVÉS DE |
Ninguno Chapado en orificio pasante (NPTH), tamaño mínimo 0,3 mm. |
| CALIFICACIÓN DE FLAMIBILIDAD |
Aprobación UL 94-V0 MÍN. |
| TOLERANCIA DE DIMENSIONES |
|
| Dimensión del contorno: |
0,0059" |
| Chapado de tablero: |
0,0029" |
| Tolerancia de perforación: |
0,002" |
| PRUEBA |
Prueba eléctrica 100% antes del envío. |
| TIPO DE OBRA A SUMINISTRAR |
archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
| VÍA DE SERVÍCIO |
En todo el mundo, a nivel mundial. |
