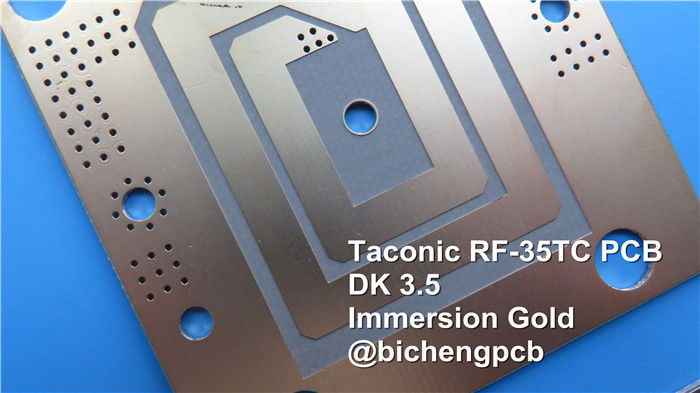

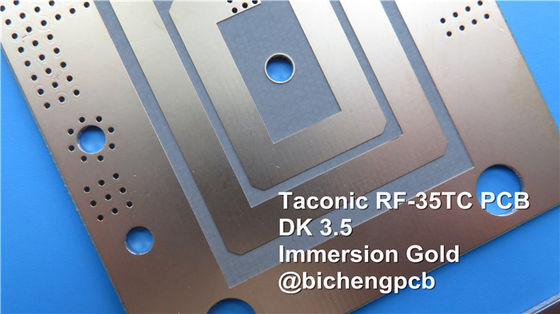

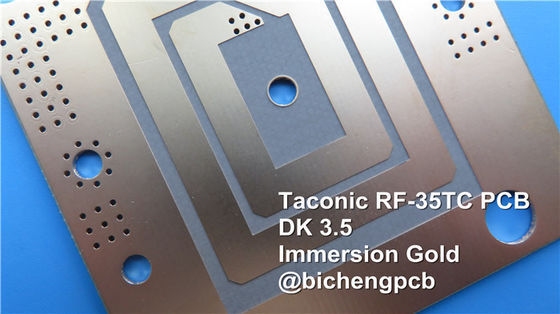

RF-35TC 0,8 mm placa de PCB RF

RF-35TC 0,8 mm placa de PCB RF

Cuota De Producción: 1pcs
Precio: USD9.99-99.99
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000pcs por mes
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-026.V1.0
Materiales básicos:
RF-35TC
Número de capas:
2 capas
Tamaño del PCB:
90 x 45mm=1PCS
espesor de los PCB:
0.8 mm
Máscara de soldadura:
El verde
Peluquería:
Blanco
Peso de cobre:
1 onza
Finalización de la superficie:
Enig
Resaltar:

tablero del PWB de 0.8m m RF

,

tablero del PWB de 1oz RF

Descripción del Producto



PCB de alta frecuencia tácnicoConstruido sobreRF-35TC 30 mil 0.762 mmCon una máscara de soldado negropara las antenas

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)



RF-35TC es un tipo de material de alta frecuencia de la compañía Taconic. This material is best suited for high power applications where every 1/10th of a dB is critical and the PCB substrate is expected to diffuse heat away from both transmission lines and surface mount components such as transistors.



RF-35TC es un sustrato cerámico lleno de fibra de vidrio basado en PTFE.amarillo o muestra una deriva ascendente en la constante dieléctrica y el factor de disipación como sus competidores de caucho sintético (hidrocarburos).



Este laminado tiene un bajo valor de constante dieléctrica de 3,50 y tiene una Df extremadamente baja de 0.0011Proporciona un factor de disipación bajo con alta conductividad térmica y se une muy bien al cobre de bajo perfil, reduciendo aún más la pérdida de inserción.



Las antenas, satélites, filtros, acopladores y amplificadores de potencia encuentran que los laminados RF-35TC son el ajuste perfecto.



Especificaciones de los PCB

Tamaño del PCB 90 x 45 mm = 1 PCS
Tipo de tablero PCB de doble cara
Número de capas 2 capas
Componentes montados en la superficie - Sí, es cierto.
A través de componentes perforados - Sí, es cierto.
El nivel de la carga cobre ------- 35um ((1 onzas) + capa TOP de placa
RF-35TC 0,762 mm
cobre ------- 35um ((1 oz) + placa BOT capa
La tecnología
Traza y espacio mínimos: 4 mil / 5 mil
Agujas mínimas / máximas: 0.4 mm / 5,5 mm
Número de agujeros diferentes: 9
Número de agujeros de perforación 21
Número de ranuras fresadas: 1
Número de recortes internos: 1
Control de la impedancia: No es
Número del dedo dorado: 0
Materiales para el tablero
Vidrio epoxi: RF-35TC 0,762 mm
Folios finales exteriores: 1.5 onzas
En el interior de la lámina final: No incluido
Altura final del PCB: 0.8 mm ± 0.1
Revestimiento y revestimiento
Finalización de la superficie Enig
Máscara de soldadura Aplicar a: TOP, mínimo de 12 micrones
Color de la máscara de soldadura: Verde, PSR-2000GT600D, suministrado por Taiyo.
Tipo de máscara de soldadura: El LPSM
Conto/corte Enrutamiento
Marcado
Lado de la leyenda del componente El TOP
Color de la leyenda del componente Blanco, IJR-4000 MW300, marca Taiyo
Nombre o logotipo del fabricante: Marcado en el tablero en un conductor y con piernas
VIA Revestido con un orificio (PTH), de un tamaño mínimo de 0,4 mm.
Clasificación de la inflamabilidad Se aplicará la norma de homologación de tipo ISOFIX.
TOLERANCIA de las dimensiones
Dimensión del contorno: 0.0059"
El revestimiento del tablero: 0.0029"
Tolerancia del taladro: 0.002"
TEST Prueba eléctrica al 100% antes del envío
Tipo de obra de arte a suministrar archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc
Área de servicio En todo el mundo.



RF-35TC 0,8 mm placa de PCB RF 0



Hoja de datos del RF-35TC

VALORES típicos del RF-35TC
Propiedad Método de ensayo Unidad Valor Unidad Valor
DK @10 GHz IPC-650 2.5.5.5.1 (modificado)   3.5   3.5
T.ck(-30 hasta 120°C) IPC-650 2.5.5.5.1 (modificado) ppm 24 ppm 24
Df @10 GHz IPC-650 2.5.5.5.1 (modificado)   0.0011   0.0011
Descomposición dieléctrica IPC-650 2.5.6 (en el avión, dos pines en aceite) el kV 56.7 el kV 56.7
Resistencia dieléctrica Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes: V/mil 570 V/mm 22,441
Resistencia al arco IPC-650 2.5.1 En segundos 304 En segundos 304
Absorción de humedad IPC-650 2.6.2.1 % 0.05 % 0.05
Fuerza de flexión (MD) Se aplicarán las siguientes medidas:4.4 el psi 12,900 N/mm2 88.94
Fuerza de flexión (CD) Se aplicarán las siguientes medidas:4.4 el psi 11,700 N/mm2 80.67
La resistencia a la tracción (MD) Se aplicarán las siguientes medidas:4.19 el psi 9,020 N/mm2 62.19
Resistencia a la tracción (CD) Se aplicarán las siguientes medidas:4.19 el psi 7,740 N/mm2 53.37
Elongación en el punto de ruptura (MD) Se aplicarán las siguientes medidas:4.19 % 1.89 N/mm 1.89
Elongación en el Break (CD) Se aplicarán las siguientes medidas:4.19 % 1.7 % 1.7
Modulo de Young (MD) Se aplicarán las siguientes medidas:4.19 el psi 667,000 N/mm2 4,599
El módulo de Young (CD) Se aplicarán las siguientes medidas:4.19 el psi 637,000 N/mm2 4,392
La proporción de Poisson (MD) Se aplicarán las siguientes medidas:4.19   0.18   0.18
La proporción de Poisson (CD) Se aplicarán las siguientes medidas:4.19   0.23   0.18
Modulo de compresión Las demás partidas de los productos de limpieza°C) el psi 560,000 N/mm2 3,861
Fuerza de flexión (MD) Se aplicarán las siguientes medidas:4.4 el psi 1.46 por 106 N/mm2 10,309
Fuerza de flexión (CD) Se aplicarán las siguientes medidas:4.4 el psi 1.50 por 106 N/mm2 10,076
La resistencia a la exfoliación ((1⁄2 oz.CVH) IPC-650 2.4.8 ((Estres térmico.) Peso en libras/pulgada 7 G/cm3 1.25
Conductividad térmica (sin revestimiento)125°C) Las condiciones de ensayo de los materiales de ensayo de la serie 1 se especifican en el anexo I del presente Reglamento. W/(mK) 0.6 W/(mK) 0.6
Conductividad térmica ((C1/C1,125°C) Las condiciones de ensayo de los materiales de ensayo de la serie 1 se especifican en el anexo I del presente Reglamento. W/(mK) 0.92 W/(mK) 0.92
Conductividad térmica ((CH/CH,125°C) Las condiciones de ensayo de los materiales de ensayo de la serie 1 se especifican en el anexo I del presente Reglamento. W/(mK) 0.87 W/(mK) 0.87
Estabilidad dimensional (MD) El IPC-650-2.4.39 segundos.5.4 ((Después del grabado) mils/in. 0.23 En el caso de los vehículos de motor 0.23
Estabilidad dimensional (CD) El IPC-650-2.4.39 segundos.5.4 ((Después del grabado) mils/in. 0.64 En el caso de los vehículos de motor 0.64
Estabilidad dimensional (MD) El IPC-650-2.4.39 segundos.5.5 ((Estreses térmicos.) mils/in. - No hay nada.04 En el caso de los vehículos de motor - No hay nada.04
Estabilidad dimensional (CD) El IPC-650-2.4.39 segundos.5.5 ((Estreses térmicos.) mils/in. 0.46 En el caso de los vehículos de motor 0.46
Resistencia de la superficie IPC-650 2.5.17.1 ((después de una temperatura elevada.) ¿Qué es eso? 8.33 por 107 ¿Qué es eso? 8.33 por 107
Resistencia de la superficie IPC-650 2.5.17.1 (después de la humedad) ¿Qué es eso? 6.42 por 107 ¿Qué es eso? 6.42 por 107
Resistencia por volumen IPC-650 2.5.17.1 ((después de una temperatura elevada.) Se aplican las siguientes medidas: 5.19 x 108 Se aplican las siguientes medidas: 5.19 x 108
Resistencia por volumen IPC-650 2.5.17.1 (después de la humedad) Se aplican las siguientes medidas: 2.91 por 108 Se aplican las siguientes medidas: 2.91 por 108
CTE ((eje X)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 y sus derivados ppm/°C 11 ppm/°C 11
CTE ((eje Y)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 y sus derivados ppm/°C 13 ppm/°C 13
El eje CTE ((Z)) ((25-260°C) IPC-650 2.4.41/ASTM D 3386 y sus derivados ppm/°C 34 ppm/°C 34
Densidad Las demás partidas G/cm3 2.35 G/cm3 2.35
Dureza Se aplicarán los siguientes requisitos:   79.1   79.1
Tensión en la ruptura Se aplicarán las siguientes medidas:4.4 % 0.014 % 0.014
Tensión en el descanso ((CD) Se aplicarán las siguientes medidas:4.4 % 0.013 % 0.013
Calor específico Se aplicarán las siguientes medidas: j/(g°C) 0.94 j/(g°C) 0.94
T.d(2% de pérdida de peso) IPC-650 2.4.24.6/TGA oF: el precio 788 °C 420
T.d(5% de pérdida de peso) IPC-650 2.4.24.6/TGA oF: el precio 817 °C 436
