| Cuota De Producción: | 1 Uds. |
| Precio: | USD9.99-99.99 |
| Embalaje Estándar: | Bolsas de vacío + cajas de cartón |
| Período De Entrega: | 8-9 días laborables |
| Método De Pago: | T/T |
| Capacidad De Suministro: | 5000 unidades por mes |

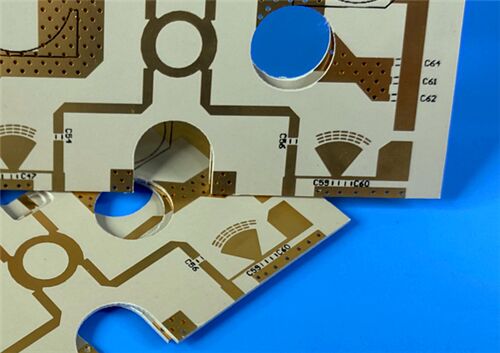

En busca de un PCB rígido de 2 capas de alto rendimiento adaptado para 5G y uso de ondas milimétricas?material rentable reforzado con vidrio de extensión y alto contenido de relleno, diseñado para satisfacer las necesidades de aplicaciones con restricciones de grosor, preservando al mismo tiempo una integridad excepcional de la señalConforme a los estándares de calidad IPC-Clase 2, este PCB ofrece un rendimiento confiable para usos críticos como comunicaciones comerciales, equipos militares / aeroespaciales,y sistemas de comunicación por satéliteCentrada en precisión, bajo rendimiento de pérdida y rentabilidad, es la opción perfecta para los ingenieros y equipos de adquisición que buscan un sustrato confiable para alta frecuencia,Proyectos de espesor limitado.
Especificaciones de los PCB
| Artículo de construcción | Detalles |
| Dimensiones del tablero | 76.4 mm x 95 mm (1 PCS), con una tolerancia de +/- 0,15 mm para garantizar un ajuste preciso en sus conjuntos |
| Trace y espacio | Mínimo de 6/7 mils, lo que permite un diseño de circuito compacto sin sacrificar la integridad de la señal |
| Tamaño mínimo del agujero | 0.25 mm, compatible con los requisitos de montaje de componentes estándar para aplicaciones de precisión |
| Vías | No hay vías ciegas, simplificando el proceso de fabricación al tiempo que se garantizan conexiones seguras entre capas |
| espesor del tablero terminado | 0.15 mm, perfecto para aplicaciones sujetas a limitaciones de espesor físico o eléctrico |
| Peso del cobre | 1 oz (1.4 mils) en las capas externas (35 μm), ofreciendo una excelente conductividad para señales de alta frecuencia |
| Por medio del espesor del revestimiento | 20 μm, que cumple las normas IPC-Clase 2 para garantizar conexiones eléctricas fiables y durabilidad mecánica |
| Finalización de la superficie | Oro de inmersión, que proporciona solderabilidad superior, resistencia a la corrosión y compatibilidad con técnicas de ensamblaje modernas para aplicaciones de alta confiabilidad |
| Película de seda y máscara de soldadura | Pantalla de seda superior negra (sin pantalla de seda inferior); sin máscara de soldadura superior o inferior, lo que garantiza un diseño limpio optimizado para el rendimiento de la señal de alta frecuencia |
| Pruebas de calidad | Pruebas eléctricas realizadas al 100% antes del envío, garantizando la funcionalidad y eliminando unidades defectuosas |
Pilas de PCB-hacia arriba Configuración
| Componente de la pila | Especificaciones y descripción |
| Capa de cobre 1 | 35μm |
| Núcleo CLTE-MW | 0.076mm (2.99mil) |
| Capa de cobre 2 | 35μm |
![]()
Calidad y disponibilidad
Norma de calidad: IPC-Clase 2 Cumple los requisitos de calidad más comunes de la industria para productos electrónicos de servicio dedicados, garantizando un rendimiento confiable y una vida útil prolongada.
Disponibilidad: en todo el mundo Ofrecemos envío global para satisfacer las necesidades de los ingenieros y fabricantes de todo el mundo, con plazos de entrega aceptables para la industria.
Substrato CLTE-MW: la clave para un rendimiento excepcional
Los laminados revestidos de cobre de CLTE-MW forman la columna vertebral de nuestro rendimiento superior de PCB, diseñados para satisfacer las demandas de 5G, onda milimétrica y aplicaciones de alta frecuencia restringidas por grosor:
Los laminados CLTE-MW proporcionan a los diseñadores de PCB un material de alto rendimiento y rentable que es adecuado para aplicaciones limitadas por restricciones de espesor físico o eléctrico.Este sistema de laminado único viene en siete opciones de grosor, con una distancia óptima entre la señal y el suelo para 5G y otras aplicaciones de ondas milimétricas.Los laminados CLTE-MW ayudan a reducir el impacto del tejido de vidrio de alta frecuencia en la propagación de ondas electromagnéticasComo un compuesto de PTFE lleno de cerámica, CLTE-MW se ha desarrollado específicamente para el rango de frecuencia de 24 GHz a 77+ GHz, ofreciendo un rendimiento de baja pérdida sin el alto costo de las alternativas premium.
Diseñado para ser rentable y versátil, el CLTE-MW aborda la necesidad crítica de soluciones de substrato delgado con bajas pérdidas en la electrónica moderna de alta frecuencia.Su refuerzo de vidrio y la alta carga de relleno no sólo reducen la distorsión de la señal, sino que también mejoran la estabilidad mecánica, lo que lo hace ideal para entornos exigentes como aplicaciones militares y aeroespaciales.
Características clave del PCB CLTE-MW
Nuestro PCB de 2 capas CLTE-MW ofrece características líderes en la industria que lo distinguen para aplicaciones 5G, onda milimétrica y de espesor limitado:
Tangente de baja pérdida: 0,0015 a 10 GHz Reduce la pérdida de señal para garantizar un rendimiento fiable de ondas de alta frecuencia y milimétricas, a la par con los materiales PTFE de primera calidad
CTE bajo en el eje Z: 30ppm/°C ¢ Garantiza una excelente fiabilidad de los orificios de revestimiento (PTH) y estabilidad dimensional a través de las fluctuaciones de temperatura
Conductividad térmica: 0,42 W/ (((mK) ️ Mejora la disipación de calor en diseños exigentes, evitando el sobrecalentamiento en aplicaciones de alta potencia
Clasificación de inflamabilidad: UL94 V-0 Cumple con estrictas normas de seguridad para dispositivos electrónicos utilizados en aplicaciones comerciales, militares y aeroespaciales
Ventajas de elegir el PCB CLTE-MW
Nuestro PCB ofrece ventajas tangibles para ingenieros, fabricantes y equipos de adquisición que trabajan en proyectos de alta frecuencia y espesor limitado:
Permite diseños de bajas pérdidas Reduce la distorsión de la señal, garantizando un rendimiento confiable en aplicaciones 5G y de ondas milimétricas
Excelente confiabilidad de la placa de perforación (PTH) Reduce el riesgo de fallo de conexión, que es crítico para aplicaciones de alta confiabilidad como militares y aeroespaciales
Buena disipación de calor Suporta diseños exigentes al disipar el calor de manera eficiente, extendiendo la vida útil de los componentes electrónicos
Compatible con aplicaciones comerciales Ofrece una solución rentable sin comprometer el rendimiento de las comunicaciones comerciales y la aviónica
Rendimiento mecánico confiable: mantiene la estabilidad en entornos con exigencias térmicas, por lo que es ideal para condiciones de funcionamiento adversas.
Aplicaciones
Nuestro PCB de 2 capas CLTE-MW está diseñado específicamente para aplicaciones de alta frecuencia, alta confiabilidad y espesor limitado, incluyendo:
![]()
