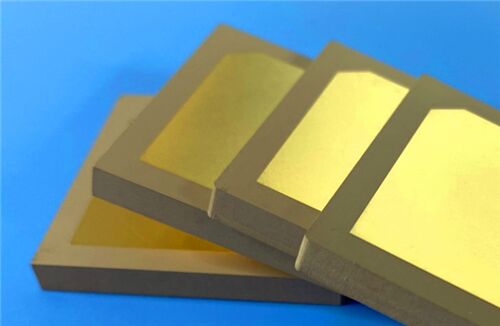

Esta PCB utiliza Rogers TMM10 como material base, presenta un acabado superficial de Inmersión en Oro sin Níquel y Paladio sin Electrolisis (EPIG) y cumple estrictamente con los estándares de calidad IPC-Clase-2. Con una estructura rígida de doble cara, está diseñada para satisfacer las exigencias de alta fiabilidad de las aplicaciones de RF, microondas y electrónica de precisión, mientras que el acabado EPIG garantiza una resistencia superior a la corrosión, soldabilidad y compatibilidad con los procesos de montaje de precisión.
Especificaciones de la PCB
| Parámetro de Construcción |
Especificación |
| Material Base |
Rogers TMM10 (material de microondas termoestable) |
| Número de Capas |
Doble cara (estructura rígida de 2 capas) |
| Dimensiones de la Placa |
85 mm × 120 mm por unidad, con una tolerancia de ±0.15 mm |
| Trazo/Espacio Mínimo |
Mínimo 5 milésimas de pulgada (trazo) y 7 milésimas de pulgada (espacio) |
| Tamaño Mínimo del Orificio |
0.4 mm |
| Vías Ciegas |
No se utilizan |
| Grosor Final de la Placa |
0.5 mm |
| Peso Final del Cobre |
1 oz (1.4 milésimas de pulgada) en ambas capas exteriores |
| Grosor del Chapado de las Vías |
20 μm, asegurando una conductividad fiable de las vías |
| Acabado de la Superficie |
Inmersión en Oro sin Níquel y Paladio sin Electrolisis (EPIG) |
| Serigrafía |
Serigrafía blanca en la capa superior; sin serigrafía en la capa inferior |
| Máscara de Soldadura |
Máscara de soldadura verde en la capa superior; sin máscara de soldadura en la capa inferior |
| Control de Calidad |
Pruebas eléctricas al 100% realizadas antes del envío |
Pila-Configuración superior
| Capa |
Especificación |
Función |
| Capa de Cobre 1 |
35 μm (1 oz) de grosor |
Capa de señal superior, equipada con serigrafía blanca y máscara de soldadura verde |
| Núcleo Rogers TMM10 |
0.381 mm (15 milésimas de pulgada) de grosor |
Capa de núcleo dieléctrico de baja pérdida |
| Capa de Cobre 2 |
35 μm (1 oz) de grosor |
Capa de señal inferior, sin serigrafía ni máscara de soldadura |
Introducción al Material Rogers TMM10
Rogers TMM10 es un material de microondas termoestable de alto rendimiento que combina las ventajas de los sustratos basados en PTFE y cerámica. A diferencia de los materiales convencionales, no está restringido por las mismas limitaciones mecánicas y restricciones del proceso de producción, lo que lo hace muy versátil para diversas aplicaciones de alta frecuencia.
Características del Material TMM10
| Tipo de Propiedad |
Propiedad |
Especificación |
| Propiedades Eléctricas |
Constante Dieléctrica (Dk) |
9.20 ± 0.230 |
| Factor de Disipación |
0.0022 a 10 GHz |
| Coeficiente Térmico de Dk |
-38 ppm/°K |
| Propiedades Térmicas y Físicas |
Temperatura de Descomposición (Td) |
425°C (análisis TGA) |
| Conductividad Térmica |
0.76 W/mK |
| Coeficiente de Expansión Térmica (CTE) |
X/Y/Z: 21/21/20 ppm/K |
| Rango de Grosor |
0.0015-0.500 pulgadas, tolerancia ±0.0015 pulgadas |
Beneficios del Material TMM10
-Estabilidad Mecánica Superior: TMM10 posee excelentes propiedades mecánicas, resistiendo la fluencia y el flujo en frío para mantener la estabilidad dimensional a largo plazo incluso en entornos operativos hostiles.
-Resistencia Química al Proceso: El material exhibe una alta resistencia a los productos químicos del proceso, minimizando eficazmente los daños durante el grabado, el chapado y otros procesos de fabricación de PCB.
-Proceso de Chapado Simplificado: Elimina la necesidad de tratamiento con naftenato de sodio antes del chapado sin electrolisis, agilizando los flujos de trabajo de fabricación y acortando los ciclos de producción.
-Capacidad de Unión por Hilo Fiable: Como material a base de resina termoestable, TMM10 permite una unión por hilo fiable, un requisito crítico para los ensamblajes electrónicos de alta frecuencia y precisión.
Aplicaciones Típicas
-Probadores de Chips
-Polarizadores Dieléctricos
-Sistemas de Comunicación por Satélite
-Antenas GPS
-Antenas Patch
Calidad y Disponibilidad
Esta PCB se adhiere estrictamente a los estándares de calidad IPC-Clase-2, asegurando así un rendimiento consistente. Está disponible en todo el mundo, apoyando los requisitos de proyectos globales y facilitando la entrega oportuna a clientes internacionales.
