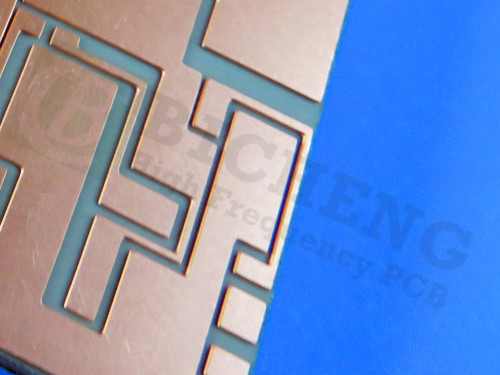

TU-865 PCB de doble cara 10 oz de cobre pesado placa de circuito rígido

En el mundo en constante evolución de la electrónica, la fiabilidad y el rendimiento son inegociables.laminado de alto rendimiento diseñado para sobresalir en los entornos más exigentesEste PCB está diseñado para ofrecer un rendimiento eléctrico excepcional, estabilidad térmica y resistencia ambiental, por lo que es la opción ideal para una amplia gama de aplicaciones.

Resumen del producto
Nuestro PCB de 2 capas está construido para cumplir con los más altos estándares de calidad y fiabilidad.

Tipo de placa: PCB rígido de dos capas

Material: TU-865 (sin halógenos y con alta Tg)

Máscara de soldadura: Ambos lados, verde

Impresión en serigrafía: lado superior, blanco

Finitura superficial: ENIG (oro de inmersión de níquel sin electro)

espesor del tablero: 3,0 mm ± 10%

Tamaño del tablero: 120 mm x 210 mm (1 pieza por panel)

Tamaño mínimo del agujero: 0,4 mm

El espesor de la máscara de soldadura: 100 μm.

Ancho de traza/espaciado: 600 μm (mínimo)

Acoplamiento de PCB
El apilamiento de este PCB está meticulosamente diseñado para garantizar un rendimiento óptimo:

Capa superior: 350 μm de cobre

El núcleo: TU-865, 3000μm (de acuerdo con el IPC-4101/24)

Capa inferior: 350 μm de cobre

Esta estructura robusta garantiza una excelente integridad de la señal, gestión térmica y estabilidad mecánica.

¿Por qué el material TU-865?
El TU-865 es un cambio de juego en los materiales de PCB, ofreciendo una combinación única de alta fiabilidad y rendimiento eléctrico superior.

Alta temperatura de transición del vidrio (Tg): 200°C (DSC) y 185°C (TMA), lo que garantiza la estabilidad a altas temperaturas.

Constante dieléctrica baja: 4.4 @ 10GHz, minimizando la pérdida de señal y mejorando la integridad de la señal.

Factor de disipación bajo: 0,014 @ 10 GHz, lo que reduce la pérdida de energía en aplicaciones de alta frecuencia.

Resistencia a la humedad: 0,13%, lo que garantiza la fiabilidad en ambientes húmedos.

Compatibilidad de procesamiento libre de plomo: Cumple con los requisitos de fabricación modernos.

Capacidad anti-CAF: Previene la formación de filamentos anódicos conductores, mejorando la fiabilidad a largo plazo.

Amigable con el medio ambiente: libre de halógenos, alineado con los estándares ambientales mundiales.

Características clave de este PCB
Estabilidad térmica excepcional: Resiste ciclos térmicos severos, lo que lo hace ideal para aplicaciones de alta temperatura.

Rendimiento eléctrico superior: baja constante dieléctrica y factor de disipación aseguran una pérdida mínima de señal.

Propiedades mecánicas robustas: excelente estabilidad dimensional y resistencia a la humedad para un rendimiento confiable en condiciones adversas.

Cumplimiento medioambiental: el material libre de halógenos apoya procesos de fabricación respetuosos con el medio ambiente.

Alta fiabilidad: la capacidad anti-CAF y la compatibilidad libre de plomo aseguran una durabilidad a largo plazo.

Aplicaciones
Este PCB está diseñado para industrias que exigen una alta fiabilidad y rendimiento en condiciones difíciles:

Automotriz: ideal para unidades de control del motor, sensores y sistemas de infoentretenimiento que requieren durabilidad y estabilidad térmica.

Telecomunicaciones y estaciones base: garantiza la transmisión estable y fiable de señales en aplicaciones de alta frecuencia.

Servidores y centros de datos: ofrece un rendimiento constante bajo altas cargas de trabajo y estrés térmico.

Electrónica industrial: adecuada para entornos adversos, incluida la automatización de fábricas y la electrónica de potencia.

Disponibilidad mundial
Nuestros PCB de 2 capas con material TU-865 están disponibles en todo el mundo, lo que garantiza que pueda acceder a PCB de alta calidad y confiables sin importar dónde se encuentren sus operaciones.

¿Por qué elegirnos?
Calidad sin compromisos: cumple con las normas IPC-Clase 2, garantizando fiabilidad y rendimiento.

Materiales avanzados: el TU-865 proporciona propiedades térmicas, eléctricas y ambientales excepcionales.

Soluciones personalizadas: adaptadas para satisfacer sus requisitos específicos de diseño y aplicación.

Apoyo global: Entrega confiable y asistencia técnica en todo el mundo.

Conclusión
Nuestro PCB de 2 capas con material TU-865 es la solución perfecta para industrias que requieren alta confiabilidad, rendimiento superior y cumplimiento ambiental.Ya sea que esté desarrollando sistemas automotrices, infraestructura de telecomunicaciones, o electrónica industrial, este PCB ofrece la durabilidad y el rendimiento que necesita para tener éxito.

Póngase en contacto con nosotros hoy para obtener más información o solicitar un presupuesto!
