1.2mm RT / Duroid 5880 PCB 3 capas de inmersión de estaño de la placa de circuito

Productos

PWB de la base del metal

Contacta con nosotros

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Chatea Ahora

1.2mm RT / Duroid 5880 PCB 3 capas de inmersión de estaño de la placa de circuito

Cuota De Producción:	1 PCS
Precio:	USD9.99-99.99/PCS
Embalaje Estándar:	Bolsas de vacío+Cartones
Período De Entrega:	8-9 días hábiles
Método De Pago:	T/T
Capacidad De Suministro:	5000 PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China.

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

El material:

RT/Duroid 5880

Número de capas:

de tres capas

Tamaño del PCB:

274.32 mm x 179.65 mm = 1 PCS, +/- 0.15 mm

espesor del PCB:

1.2 mm

Peso de cobre:

1 oz (1.4 ml) de capas internas y externas

Finalización de la superficie:

Lata de la inmersión

Resaltar:

NT1 el agua

PCB de estaño de inmersión de 3 capas

1.2 mm RT / duroid 5880 PCB

Descripción del Producto

Nos complace presentar nuestro PCB recientemente enviado utilizando material RT/duroide 5880, diseñado específicamente para aplicaciones de alta frecuencia y banda ancha.Los laminados Rogers RT/duroid 5880 son compuestos de PTFE reforzados con microfibras de vidrioLas microfibras orientadas al azar ayudan a mantener la uniformidad en la constante dieléctrica,haciendo este material ideal para ambientes de RF exigentes.

Características clave
- Constante dieléctrica: 2.2 con una tolerancia de ±0,02 a 10 GHz/23°C
- Factor de disipación: 0,0009 a 10 GHz
- Coeficiente de temperatura de la constante dieléctrica (TCDk): -125 ppm/°C
- Absorción de humedad: baja al 0,02%
- CTE (coeficiente de expansión térmica):
- Eje X: 31 ppm/°C
- Eje Y: 48 ppm/°C
- Eje Z: 237 ppm/°C
- Propiedades isotrópicas: garantiza un rendimiento constante en todas las direcciones

Beneficios
- Propiedades eléctricas uniformes: mantiene un rendimiento constante en un amplio rango de frecuencias.
- Mecanizabilidad: fácilmente cortado, moldeado y mecanizado para adaptarse a necesidades específicas de diseño.
- Resistencia química: Resiste a los disolventes y reactivos comúnmente utilizados en los procesos de grabado y chapa.
- Resistencia a la humedad: adecuado para ambientes de alta humedad, garantizando la fiabilidad.
- Material establecido: una opción bien reconocida para aplicaciones de alta frecuencia.
- Baja pérdida eléctrica: proporciona las características de pérdida más bajas entre los materiales PTFE reforzados.

NT1valor típico
Propiedad	NT1cambio de información		Dirección	Unidades	Condición	Método de ensayo
Constante dieléctrica,ε Proceso	2.20 2.20±0.02 de las especificaciones.		Z.	No incluido	C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Constante dieléctrica,εDiseño	2.2		Z.	No incluido	de 8 GHz a 40 GHz	Método de longitud de fase diferencial
Factor de disipación, tanδ	0.0004 0.0009		Z.	No incluido	C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito	1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5
Coeficiente térmico de ε	- 125 años.		Z.	ppm/°C	- 50 años°Chasta 150°C	IPC-TM-650 2.5.5.5
Resistencia por volumen	2 por 10⁷		Z.	No más	En el caso de la Comunidad	Las demás partidas
Resistencia de la superficie	3 por 10⁷		Z.	¿ Qué es eso?	En el caso de la Comunidad	Las demás partidas
Calor específico	0.96.0.96.0.23)		No incluido	j/g/k (cal/g/c)	No incluido	Calculado
Modulo de tracción	Prueba a los 23°C	Prueba a 100°C	No incluido	MPa (kpsi)	A. No	Las demás partidas
	1070(156)	450 ((65)	X.
	860(125)	380 ((55)	Y
El estrés supremo	29(4.2)	20(2.9)	X.
El estrés supremo	27 (3.)9)	18(2.6)	Y
La última cepa	6	7.2	X.	%
La última cepa	4.9	5.8	Y	%
Modulo de compresión	710(103)	500(73)	X.	MPa (kpsi)	A. No	Las demás partidas
	710(103)	500(73)	Y
	940(136)	670(97)	Z.
El estrés supremo	27(3.9)	22(3.2)	X.
	29 ((5.3)	21(3.1)	Y
	52(7.5)	43 (6.3)	Z.
La última cepa	8.5	8.4	X.	%
	7.7	7.8	Y
	12.5	17.6	Z.
Absorción de humedad	0.02		No incluido	%	0.62" (~ 1.6mm) D48 / 50	Las demás partidas
Conductividad térmica	0.2		Z.	P/m/k	80°C	Las demás partidas
Coeficiente de expansión térmica	31 48 237		X. Y Z.	ppm/°C	0 a 100°C	IPC-TM-650 2.4.41
Td el tiempo	500		No incluido	°CEl TGA	No incluido	Las demás partidas
Densidad	2.2		No incluido	Gm/cm³	No incluido	Las demás partidas
Pelucas de cobre	31.2 ((5.5)		No incluido	Plí ((N/mm)	1 oz ((35 mm) de lámina EDC después del flotador de soldadura	IPC-TM-650 2.4.8
Flamabilidad	V-0		No incluido	No incluido	No incluido	Sección 94
Proceso libre de plomo compatible	- ¿ Qué?		No incluido	No incluido	No incluido	No incluido

El acoplamiento de PCB

- Capa de cobre 1: 35 μm
- RT/duroide 5880 Núcleo: 0,254 mm (10 mil)
- Capa de cobre 2: 35 μm
- RO4450F Prepreg Bondply: 0,101 mm (4 mil)
- RT/duroide 5880 Núcleo: 0,787 mm (31 mil)
- Capa de cobre 3: 35 μm

Detalles de la construcción
Las dimensiones del PCB son 274.32 mm x 179.65 mm (± 0.15 mm) con un grosor final de 1.2 mm. Soporta un espacio mínimo de 5/5 mil y un tamaño mínimo de agujero de 0.4 mm.El peso del cobre acabado es de 1 onza (1.4 mil) tanto para las capas interior como exterior, con un grosor de recubrimiento de 20 μm. El acabado de la superficie es de estaño de inmersión, sin serigrafía ni máscaras de soldadura aplicadas a ambos lados.Cada tablero se somete a pruebas eléctricas 100% antes del envío para garantizar la calidad.

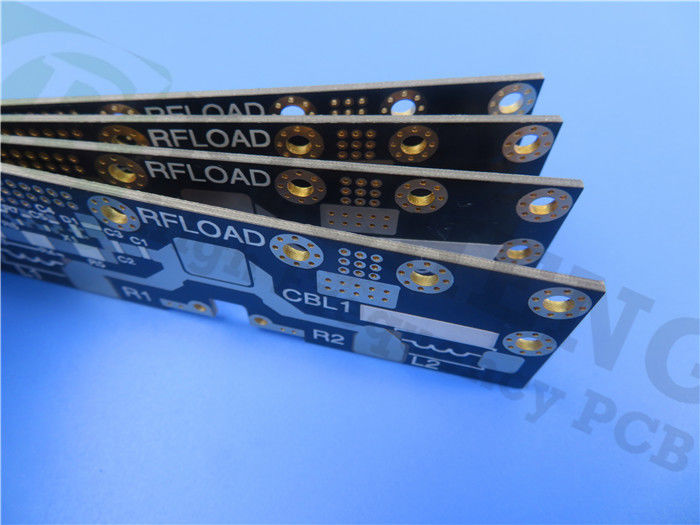

1.2mm RT / Duroid 5880 PCB 3 capas de inmersión de estaño de la placa de circuito 0

Cumplimiento y disponibilidad

El RT/duroid 5880 PCB está diseñado para cumplir con los estrictos estándares de la industria, con obras de arte en el formato Gerber RS-274-X.garantizar la fiabilidad y el rendimiento en diversas aplicacionesEste producto está disponible para su distribución en todo el mundo, lo que lo hace accesible a los clientes de todo el mundo.

Aplicaciones típicas
- Antenas de banda ancha de aerolíneas comerciales
- Circuitos de micro-tiras y de tiras
- Aplicaciones de ondas milimétricas
- Sistemas de radar
- Sistemas de guía
- Antenas de radio digitales punto a punto

Utilice las propiedades excepcionales del PCB RT/duroide 5880 para mejorar el rendimiento y la fiabilidad en sus aplicaciones de alta frecuencia, asegurando un funcionamiento confiable en entornos difíciles.

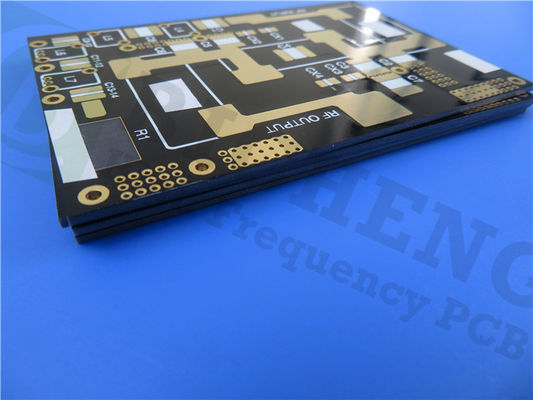

1.2mm RT / Duroid 5880 PCB 3 capas de inmersión de estaño de la placa de circuito 1
