Datos del producto:
Pago y Envío Términos:
|
| Material: | RT/Duroid 5880 | Tamaño del PCB: | 42.13 mm x 112.96 mm = 1 PCS, +/- 0.15 mm |
|---|---|---|---|
| Peso de cobre: | 1 oz (1,4 ml) de capas exteriores | Finalización de la superficie: | Oro de inmersión |
| Número de capas: | 2-layer | espesor del PCB: | 0.9 mm |
| Resaltar: | NT1 red de circuitos de dos capas,Tarjetas de circuito de 2 capas de electrónica moderna,0.9 mm placa de circuito de 2 capas |
||
En el panorama electrónico acelerado de hoy, lograr una integridad de señal superior es primordial.Este laminado avanzado combina compuestos de PTFE con microfibras de vidrio, creando una base sólida para los circuitos de RF y microondas.
Composición y características del material
La composición única del RT/duroide 5880 asegura un rendimiento sin igual.este PCB está hecho a medida para aplicaciones de banda ancha, lo que permite una comunicación fiable incluso en los entornos más exigentes.
Propiedades eléctricas clave
Una de las características más destacadas del RT/duroide 5880 es su estabilidad en varios rangos de temperatura, con un coeficiente de temperatura de constante dieléctrica (TCDk) de -125 ppm/°C.Esta característica es crucial para mantener un rendimiento constante, especialmente en aplicaciones que experimentan ciclos térmicos.
| Propiedad | NT1cambio de información | Dirección | Unidades | Condición | Método de ensayo | |
| Constante dieléctrica,ε Proceso | 2.20 2.20±0.02 de las especificaciones. |
Z. | No incluido | C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Constante dieléctrica,εDiseño | 2.2 | Z. | No incluido | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.0004 0.0009 |
Z. | No incluido | C24/23/50 Las pérdidas de crédito C24/23/50 Las pérdidas de crédito |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coeficiente térmico de ε | - 125 años. | Z. | ppm/°C | - 50 años°Chasta 150°C | IPC-TM-650 2.5.5.5 | |
| Resistencia por volumen | 2 por 107 | Z. | No más | En el caso de la Comunidad | Las demás partidas | |
| Resistencia de la superficie | 3 por 107 | Z. | ¿ Qué es eso? | En el caso de la Comunidad | Las demás partidas | |
| Calor específico | 0.96.0.96.0.23) | No incluido | j/g/k (cal/g/c) |
No incluido | Calculado | |
| Modulo de tracción | Prueba a los 23°C | Prueba a 100°C | No incluido | MPa (kpsi) | A. No | Las demás partidas |
| 1070(156) | 450 ((65) | X. | ||||
| 860(125) | 380 ((55) | Y | ||||
| El estrés supremo | 29(4.2) | 20(2.9) | X. | |||
| 27 (3.)9) | 18(2.6) | Y | ||||
| La última cepa | 6 | 7.2 | X. | % | ||
| 4.9 | 5.8 | Y | ||||
| Modulo de compresión | 710(103) | 500(73) | X. | MPa (kpsi) | A. No | Las demás partidas |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z. | ||||
| El estrés supremo | 27(3.9) | 22(3.2) | X. | |||
| 29 ((5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43 (6.3) | Z. | ||||
| La última cepa | 8.5 | 8.4 | X. | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z. | ||||
| Absorción de humedad | 0.02 | No incluido | % | 0.62" (~ 1.6mm) D48 / 50 | Las demás partidas | |
| Conductividad térmica | 0.2 | Z. | P/m/k | 80°C | Las demás partidas | |
| Coeficiente de expansión térmica | 31 48 237 |
X. Y Z. |
ppm/°C | 0 a 100°C | IPC-TM-650 2.4.41 | |
| Td el tiempo | 500 | No incluido | °CTGA | No incluido | Las demás partidas | |
| Densidad | 2.2 | No incluido | Gm/cm3 | No incluido | Las demás partidas | |
| Pelucas de cobre | 31.2 ((5.5) | No incluido | Plí ((N/mm) | 1 oz ((35 mm) de lámina EDC después del flotador de soldadura |
IPC-TM-650 2.4.8 | |
| Flamabilidad | V-0 | No incluido | No incluido | No incluido | Sección 94 | |
| Proceso libre de plomo compatible | - ¿ Qué? | No incluido | No incluido | No incluido | No incluido | |

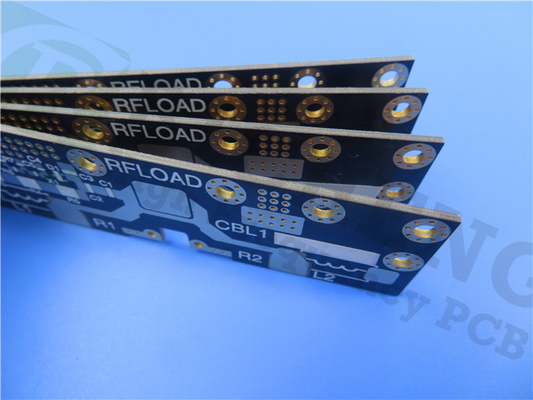

Construcción y especificaciones de PCB
Este PCB está construido como tablas rígidas de 2 capas, con un grosor del núcleo de 0,787 mm y capas de cobre de 35 μm.La construcción está diseñada para optimizar el rendimiento al tiempo que garantiza la facilidad de fabricación, con una especificación mínima de traza/espacio de 4/4 mil.
Ventajas de los PCB RT/duroide 5880
Las ventajas de utilizar RT/duroid 5880 son numerosas: su baja tasa de absorción de humedad de sólo 0,02% lo hace ideal para ambientes de alta humedad,Mientras que su resistencia química asegura una larga vida útil contra solventes y reactivosEsta combinación de propiedades convierte a RT/duroid 5880 en la solución ideal para los diseñadores que buscan fiabilidad y rendimiento.
Aplicaciones en todas las industrias
RT/duroid 5880 es versátil, encontrando su lugar en varias aplicaciones como antenas de banda ancha de aerolíneas comerciales, sistemas de guía y antenas de radio digitales punto a punto.Cada aplicación se beneficia de la capacidad del PCB para mantener la integridad de la señal, incluso en condiciones difíciles.
Normas de control y ensayo de la calidad
Antes del envío, cada RT/duroide 5880 PCB se somete a rigurosas pruebas eléctricas al 100%, cumpliendo con los estándares IPC-Clase 2.por el que se establece una norma para los PCB de alto rendimiento.
Conclusión: Impacto del RT/duroide 5880 en la industria electrónica
El RT/duroid 5880 PCB es más que una simple placa de circuito; es un componente transformador que eleva los diseños de alta frecuencia a nuevas alturas.RT/duroid 5880 está a punto de dar forma al futuro de la electrónica, por lo que es una opción esencial tanto para los ingenieros como para los fabricantes.
