Hoy, me gustaría hablar de un notable compuesto cerámico lleno de PTFE que ofrece una estabilidad excepcional tanto en aspectos eléctricos como mecánicos.
Los laminados de circuito de alta frecuencia RO3010 de Rogers están diseñados específicamente para aplicaciones comerciales de microondas y radiofrecuencia.que proporcionan propiedades eléctricas excepcionales y propiedades mecánicas constantesEsto permite a nuestros diseñadores crear diseños de tableros multicapa utilizando diferentes materiales dieléctricos constantes para cada capa, sin enfrentar ningún problema relacionado con la deformación o la fiabilidad.
RO3010 Propiedades típicas
La constante dieléctrica del material RO3010 es típicamente 10.2, con una tolerancia de ± 0.15.
También exhibe un factor de disipación de 0.0022, lo que lo convierte en una excelente opción para circuitos de alta frecuencia que requieren una pérdida mínima de señal.
Sin embargo, el coeficiente térmico de la constante dieléctrica en la dirección Z es de −395 ppm/°C a 10 GHz, que oscila entre −50°C y 150°C.Este valor es relativamente alto y puede no ser adecuado para entornos de trabajo sensibles a la temperatura.
La estabilidad dimensional de RO3010 es notable. En las direcciones X y Y, experimenta cambios dimensionales mínimos, midiendo solo 0,35 y 0,31 mm/m, respectivamente.Esto asegura que el material permanezca estable y no se deforme o deforme durante el proceso de fabricación, garantizando que el producto final cumple las especificaciones requeridas.
Impresionantemente, tanto la resistividad del volumen como la resistividad de la superficie de RO3010 están calificadas en 105 MΩ.cm y 105 MΩ, respectivamente.Estos valores de resistividad controlan efectivamente el flujo de electricidad dentro del circuito y aseguran una transmisión de señal eficiente.
| Propiedad | RO3010 | Dirección | Unidades | Condición | Método de ensayo |
| Constante dieléctrica,ε Proceso | 10.2 ± 0.3 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
| Constante dieléctrica,εDiseño | 11.2 | Z. | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación, tanδ | 0.0022 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | - 395 | Z. | ppm/°C | 10 GHz -50 °C a 150 °C | IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional | 0.35 0.31 |
X. Y |
Muestra de las condiciones de funcionamiento | Conde A. | IPC-TM-650 2.2.4 |
| Resistencia por volumen | 105 | MΩ.cm | Conde A. | IPC 2.5.17.1 | |
| Resistencia de la superficie | 105 | MΩ | Conde A. | IPC 2.5.17.1 | |
| Modulo de tracción | 1902 1934 |
X. Y |
MPa | 23°C | Las demás partidas |
| Absorción de humedad | 0.05 | % | D48/50 y D48/50 | IPC-TM-650 2.6.2.1 | |
| Calor específico | 0.8 | j/g/k | Calculado | ||
| Conductividad térmica | 0.95 | El valor de las emisiones | 50 °C | Las demás partidas | |
| Coeficiente de expansión térmica (-55 a 288 °C) |
13 11 16 |
X. Y Z. |
ppm/°C | 23°C/50% de HRC | IPC-TM-650 2.4.4.1 |
| Td el año | 500 | °C TGA | Las demás partidas | ||
| Densidad | 2.8 | Gm/cm3 | 23°C | Las demás partidas | |
| Resistencia de la cáscara de cobre | 9.4 | En el interior. | 1 oz, EDC después de flote de soldadura | IPC-TM 2.4.8 | |
| Flamabilidad | V-0 | Sección 94 | |||
| Proceso libre de plomo compatible | - ¿ Qué? |
RO3010 presenta un módulo de tracción superior a 1900 MPa en las direcciones X y Y.
Con una tasa de absorción de humedad del 0,05%, demuestra una alta resistencia a la intrusión del agua.
Además, la capacidad térmica específica de RO3010 se calcula en 0,8 J/g/K, lo que indica su capacidad para absorber energía térmica.
Además, según el método ASTM D 5470 a una temperatura de 50 °C, la conductividad térmica de RO3010 mide 0,95 W/m/K, lo que sugiere una buena conductividad térmica.
En cuanto al coeficiente de expansión térmica (CTE), el rendimiento del material, determinado con el IPC-TM-650 2.4.4.1. método de ensayo a 23°C y humedad relativa del 50%, se obtienen valores de 13, 11 y 16 ppm/°C en las direcciones X, Y y Z, respectivamente, en un rango de temperatura de -55 a 288°C.Este resultado es bastante favorableEn consecuencia, los PCB que utilizan RO3010 presentan una excelente estabilidad dimensional y fiabilidad en los agujeros revestidos.
RO3010 puede soportar temperaturas de descomposición de hasta 500 °C.
Además, se ha probado y confirmado que tiene una densidad de 2,8 gm/cm3 a 23°C.
La resistencia de RO3010 a la descamación del cobre después de la flotación con soldadura, medida con 1 oz de cobre ED e IPC-TM 2.4.8, es de 9.4 libras por pulgada.
Está clasificado como inflamable V-0 según la norma UL 94 y también es compatible con procesos libres de plomo.

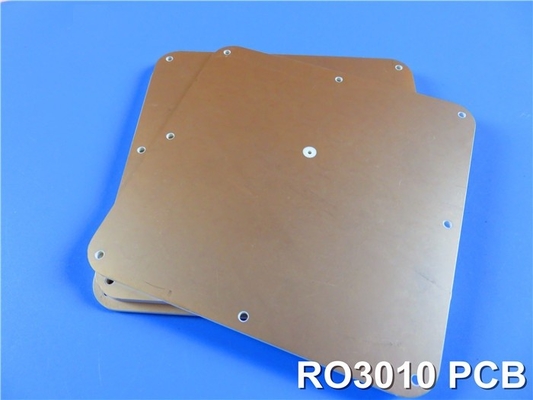

Capacidad de PCB (RO3010)
Para los PCB RO3010, ofrecemos opciones para diseños de doble capa, multicapa e híbridos.
Los pesos de cobre disponibles incluyen 1 oz (35 μm) y 2 oz (70 μm).
El grosor del PCB se puede personalizar, con opciones que van desde 5 mil (0,127 mm) hasta 50 mil (1,27 mm).
El tamaño máximo de los PCB RO3010 es de 400 mm X 500 mm, lo que permite diseños de una sola placa o diseños múltiples dentro de un panel.
También ofrecemos máscaras de soldadura en varios colores, como verde, negro, azul, amarillo, rojo, blanco y más.
Además, ofrecemos diferentes opciones de tratamiento de superficie, incluyendo oro de inmersión, HASL, plata de inmersión, estaño de inmersión, cobre desnudo y OSP, para satisfacer diversos requisitos.
| Material de los PCB: | Compuesto de PTFE lleno de cerámica |
| Nombramiento: | RO3010 |
| Constante dieléctrica: | 10. 2 ± 0,3 (proceso Dk) 11.2 (diseño Dk) |
| Número de capas: | Diseños de doble capa, de múltiples capas e híbridos |
| Peso de cobre: | 1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: | 5 mil (0,127 mm), 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm) |
| Tamaño del PCB: | ≤ 400 mm x 500 mm |
| Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, blanco, etc. |
| El acabado de la superficie: | Oro de inmersión, HASL, plata de inmersión, estaño de inmersión, cobre desnudo, OSP, ENEPIG, etc. |
Los PCB RO3010 son adecuados para aplicaciones en radar automotriz, antenas GPS, antenas de parche de comunicación inalámbrica y sistemas de transmisión directa por satélite, entre otros.
Conclusión
El proceso de fabricación de los PCB de alta frecuencia RO3010 es similar a los PCB de PTFE estándar.los grabadores de cobre y de cobre comúnmente utilizados para el procesamiento de materiales de vidrio epoxi también son aplicables a la norma RO3010Por lo tanto, es adecuado para procesos de fabricación en volumen, lo que permite una ventaja competitiva en el mercado.
