Introducción del PCB TMM3, una placa de circuito impreso de vanguardia diseñada para ofrecer un rendimiento excepcional y confiabilidad en una amplia gama de aplicaciones electrónicas.hidrocarburos, y compuestos de polímero termo resistente, el PCB TMM3 ofrece propiedades eléctricas excepcionales, construcción precisa y durabilidad robusta.
Propiedades materiales y eléctricas:
El PCB TMM3 utiliza una combinación única de compuestos cerámicos, hidrocarburos y polímeros termoestable para proporcionar un rendimiento superior.032 a 10 GHz/23°C y un factor de disipación extremadamente bajo de 0.002 a la misma frecuencia y temperatura, este PCB garantiza una transmisión de señal eficiente y una pérdida de señal mínima.El coeficiente térmico de Dk de 37 ppm/°C durante -55°C a 125°C garantiza un rendimiento estable en un amplio rango de temperaturasEl PCB TMM3 está diseñado para un funcionamiento fiable en temperaturas que van desde -40°C hasta +85°C.
| Propiedad | Tmm3 | Dirección | Unidades | Condición | Método de ensayo | |
| Constante dieléctrica,ε Proceso | 3.27 ± 0.032 | Z. | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Constante dieléctrica,εDiseño | 3.45 | - | - | de 8 GHz a 40 GHz | Método de longitud de fase diferencial | |
| Factor de disipación (proceso) | 0.002 | Z. | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de la constante dieléctrica | +37 | - | ppm/°K | -55°C a 125°C | IPC-TM-650 2.5.5.5 | |
| Resistencia al aislamiento | > 2000 | - | - ¿ Qué pasa? | En el caso de los Estados miembros | Las demás partidas | |
| Resistencia por volumen | 2 x 109 | - | ¿Qué es eso? | - | Las demás partidas | |
| Resistencia de la superficie | > 9 x 10^9 | - | ¿ Qué es eso? | - | Las demás partidas | |
| Resistencia eléctrica (resistencia dieléctrica) | 441 | Z. | V/mil | - | Método IPC-TM-650 2.5.6.2 | |
| Propiedades térmicas | ||||||
| Descomposición a temperatura (Td) | 425 | 425 | ° CTGA | - | Las demás partidas | |
| Coeficiente de expansión térmica - x | 15 | X. | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
| Coeficiente de expansión térmica - Y | 15 | Y | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
| Coeficiente de expansión térmica - Z | 23 | Z. | ppm/K | 0 a 140 °C | Se aplicarán las siguientes medidas:4.41 | |
| Conductividad térmica | 0.7 | Z. | El valor de las emisiones de CO2 | 80 °C | Las demás partidas | |
| Propiedades mecánicas | ||||||
| Resistencia de la cáscara del cobre después del estrés térmico | 5.7 (1.0) | X, Y | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | después de la soldadura flotante 1 oz. EDC | Método IPC-TM-650 2.4.8 | |
| Resistencia a la flexión (MD/CMD) | 16.53 | X, Y | KPSI | A. No | Las demás partidas | |
| Modulo de flexión (MD/CMD) | 1.72 | X, Y | El MPSI | A. No | Las demás partidas | |
| Propiedades físicas | ||||||
| Absorción de humedad (2X2) | 1.27 mm (0,050") | 0.06 | - | % | D/24/23 | Las demás partidas |
| 3.18 mm (0.125") | 0.12 | |||||
| Gravedad específica | 1.78 | - | - | A. No | Las demás partidas | |
| Capacidad térmica específica | 0.87 | - | J/g/K | A. No | Calculado | |
| Proceso libre de plomo compatible | - Sí, es cierto. | - | - | - | - | |
Características y ventajas:
El PCB TMM3 incorpora varias características y ventajas que lo convierten en una opción ideal para aplicaciones electrónicas exigentes.prevención de problemas relacionados con el estrés térmicoCon un rango de espesor de 0,0015 a 0,500 pulgadas (+/- 0,0015 ), este PCB ofrece flexibilidad en el diseño y permite una personalización precisa.garantizar la durabilidad a largo plazoEl PCB TMM3 es resistente a los productos químicos de proceso, reduciendo el riesgo de daños durante la fabricación.garantizar conexiones seguras en diversas aplicaciones.

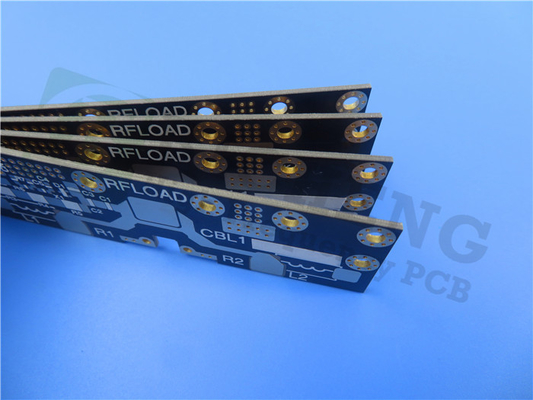

Configuración y detalles de construcción del apilamiento:
El PCB TMM3 cuenta con una configuración de acumulación rígida de 2 capas, que proporciona simplicidad y eficiencia para una variedad de aplicaciones.garantizar una conductividad óptima e integridad de la señalEl Rogers Core TMM3, con un grosor de 1.524 mm (60 mil), ofrece una excelente estabilidad estructural y rendimiento eléctrico.
Con una dimensión de placa de 155,1 mm x 168,12 mm, proporciona un amplio espacio para la colocación de componentes y garantiza una fácil integración.que permite diseños de circuitos complejosEl tamaño mínimo del agujero de 0,45 mm permite una perforación precisa y el montaje de componentes.De un grosor de 1.6 mm y un peso de cobre terminado de 1 onza (1.4 mils) en las capas exteriores, el PCB TMM3 logra el equilibrio perfecto entre durabilidad y rendimiento.
Para garantizar una conductividad óptima y protección contra la corrosión, el PCB presenta un grosor de 20 μm a través del revestimiento y un acabado de superficie de nivel de soldadura por aire caliente (HASL).La pantalla de seda superior está en blanco nítidoLa máscara de soldadura superior es verde, proporcionando atractivo visual y protección funcional.
Confiabilidad y garantía de calidad:
El PCB TMM3 se somete a pruebas extensas y se adhiere a la norma de calidad IPC-Clase-2, lo que garantiza un rendimiento de alta calidad y fiable.garantizar su funcionalidad y el cumplimiento de las especificaciones.
Aplicaciones y disponibilidad mundial:
El PCB TMM3 encuentra aplicaciones en diversos campos, incluyendo circuitos de RF y microondas, amplificadores y combinadores de potencia, filtros y acopladores, sistemas de comunicación por satélite,Antenas de sistemas de posicionamiento globalCon la disponibilidad mundial, este PCB puede ser fácilmente accesible e integrado en proyectos de todo el mundo.
