El doble del oro de la inmersión echó a un lado PWB de alta temperatura para automotriz

Cuota De Producción:	1PCS
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

CHINA

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-507.V1.0

Base material:

FR-4 IT-180ATC

PCB thickness:

1.63-1.68mm

Copper weight:

Surface finish:

Immersion gold

Resaltar:

El doble echó a un lado PWB de alta temperatura

PWB de alta temperatura del oro de la inmersión

PWB de alta temperatura automotriz

Descripción del Producto

Placa de circuito impreso de alta Tg fabricada en IT-180ATC con oro de inmersión Doble caraPCB de alta temperatura

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son solo para referencia)

Breve introducción

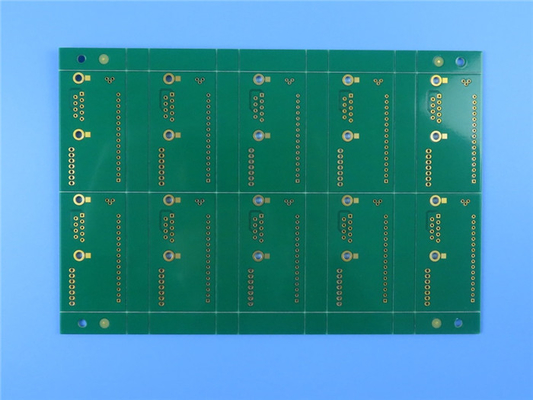

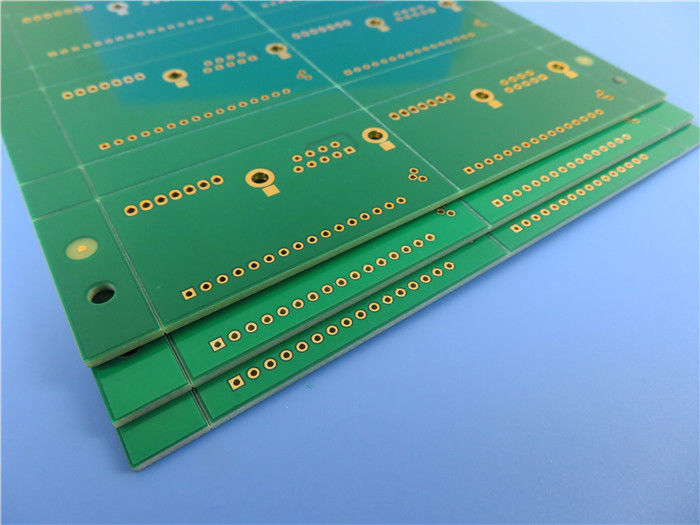

Esta es una PCB de alta temperatura de doble cara estándar fabricada con laminado IT-180ATC de ITEQ. Las placas están dispuestas en una configuración de panel de 10 unidades, con un grosor de 1,6 mm y un peso de cobre de 2 oz. Los acabados clave incluyen oro de inmersión en las almohadillas y protección de máscara de soldadura verde para el sustrato. Las unidades se envasan al vacío en cantidades de 25 para un envío seguro.

Aplicaciones

Automotriz (ECU del compartimento del motor)

Placas posteriores

Almacenamiento de datos

Servidor y redes

Telecomunicaciones

El doble del oro de la inmersión echó a un lado PWB de alta temperatura para automotriz 0

Parámetros de PCB

Artículo	Descripción	Requisito	Real	Resultado
1. Laminado	Tipo de material	FR-4 IT-180ATC	FR-4 IT-180ATC	ACC
	Tg	170℃	170℃	ACC
	Proveedor	ITEQ	ITEQ	ACC
	Grosor	1,6±10% mm	1,63-1,68 mm	ACC
2. Grosor del revestimiento	Pared del orificio	≥25µm	26,51µm	ACC
	Cobre exterior	35µm	41,09µm	ACC
	Cobre interior
3. Máscara de soldadura	Tipo de material	TAIYO/ PSR-2000GT600D	TAIYO/ PSR-2000GT600D	ACC
	Color	Verde	Verde	ACC
	Rigidez (Prueba del lápiz)	≥4H o superior	5H	ACC
	Grosor S/M	≥10 µm	20,11µm	ACC
	Ubicación	Ambos lados	Ambos lados	ACC
4. Marca de componentes	Tipo de material	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	ACC
	Color	Blanco	Blanco	ACC
	Ubicación	C/S	C/S	ACC
5. Máscara de soldadura desprendible	Tipo de material
	Grosor
	Ubicación
6. Identificación	Marca UL	SÍ	SÍ	ACC
	Código de fecha	AA/SS	2121	ACC
	Ubicación de la marca	Lado de la soldadura	Lado de la soldadura	ACC
7. Acabado de la superficie	Método	Oro de inmersión	Oro de inmersión	ACC
	Grosor del estaño
	Grosor del níquel	3-6µm	4,06µm	ACC
	Grosor del oro	0,05µm	0,056µm	ACC
8. Normatividad	RoHS	Directiva 2015/863/UE	OK	ACC
8. Normatividad	REACH	Directiva 1907/2006	OK	ACC
9. Anillo anular	Ancho de línea mínimo (mil)	5mil	4.8mil	ACC
9. Anillo anular	Espaciado mínimo (mil)	5mil	5.2mil	ACC
10. Ranura en V	Ángulo	30º	30º	ACC
10. Ranura en V	Grosor residual	0,4±0,1 mm	0,43 mm	ACC
11. Biselado	Ángulo
11. Biselado	Altura
12. Función	Prueba eléctrica	100% APROBADO	100% APROBADO	ACC
13. Apariencia	Nivel de clase IPC	IPC-A-600J &6012D Clase 2	IPC-A-600J &6012D Clase 2	ACC
	Inspección visual	IPC-A-600J &6012D Clase 2	IPC-A-600J &6012D Clase 2	ACC
	Alabeo y torsión	≦0,7%	0,21%	ACC
14. Prueba de fiabilidad	Prueba de cinta	Sin desprendimiento	OK	ACC
	Prueba de disolvente	Sin desprendimiento	OK	ACC
	Prueba de soldabilidad	265 ±5℃	OK	ACC
	Prueba de estrés térmico	288 ±5℃	OK	ACC
	Prueba de contaminación iónica	≦ 1,56 µg/c㎡	0,56µg/c㎡	ACC

Medición del diámetro del orificio (Unidad: mm), Tolerancia: PTH±0,075; NPTH±0,05

Código del orificio	PTH	Requerido	Valor real				Resultado
1	Y	0,400	0,400	0,425	0,425	0,400	ACC
2	Y	0,450	0,450	0,500	0,475	0,450	ACC
3	Y	0,600	0,600	0,650	0,625	0,600	ACC
4	Y	0,725	0,750	0,775	0,775	0,750	ACC
5	Y	0,850	0,850	0,825	0,850	0,825	ACC

El doble del oro de la inmersión echó a un lado PWB de alta temperatura para automotriz 1
