Tablero multi alto Tg 400mmX500m m sin plomo del PWB de la capa FR4

Cuota De Producción:	1PCS
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

CHINA

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-506.V1.0

Materia prima:

Alto Tg, alta resina de epóxido sin plomo de la confiabilidad

Cuenta de la capa:

Capa doble, PWB de múltiples capas, híbrido

Grueso del PWB:

0.6m m, 0.8m m, 1.0m m, 1.2m m, 1.6m m, 1.8m m, 2.0m m, 2.4m m, 3.0m m, 3.2m m

Tamaño del PWB:

≤400mm X 500m m

Máscara de la soldadura:

Etc. del verde, del negro, de Matt Black, del azul, de Matt Blue, amarillo, rojo.

Peso de cobre:

0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm), 3oz (los 105µm)

Final superficial:

Cobre desnudo, HASL, ENIG, OSP, lata de la inmersión, plata de la inmersión etc….

Resaltar:

Tablero multi del PWB de la capa FR4

Placa de circuito impresa PWB sin plomo

placa de circuito impresa 400mmX500m m

Descripción del Producto

Alta placa de circuito impresa de múltiples capas del Tg (PWB) en conformidad sin plomo de IT-180ATC y de IT-180GNBS

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general

IT-180ATC es un alto epóxido llenado multifuncional avanzado del Tg (175℃ por DSC) con altas confiabilidad y resistencia termales de CAF. Es conveniente para los diversos usos y puede pasar 260℃ a la asamblea sin plomo. El grueso se extiende 0.5m m a 3.2m m, peso de cobre 0.5oz a 3oz.

Usos

Automotriz (sala de máquinas los ECUs)

PWB de múltiples capas y de HDI

Placas madre

Almacenamiento de datos

Servidor y establecimiento de una red

Telecomunicaciones

Cobre pesado

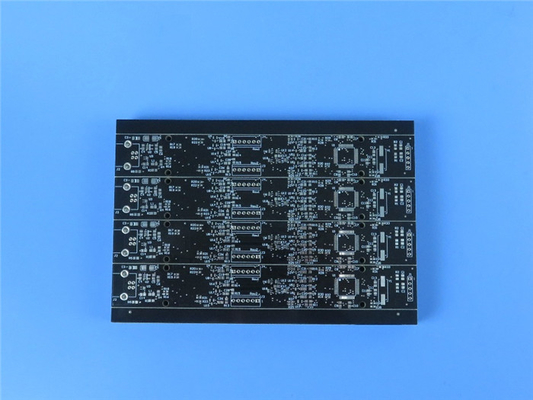

Tablero multi alto Tg 400mmX500m m sin plomo del PWB de la capa FR4 0

Características dominantes

CTE bajo

Alta resistencia térmica

Resistencia excelente de CAF

Buena confiabilidad del por-agujero

Nuestra capacidad del PWB (IT-180ATC)

Material del PWB:	Alto Tg, alta resina de epóxido sin plomo de la confiabilidad
Designación:	IT-180ATC
Constante dieléctrica:	4,4 en 1GHz
Cuenta de la capa:	Capa doble, PWB de múltiples capas, híbrido
Peso de cobre:	0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm), 3oz (los 105µm)
Grueso del PWB:	0.6m m, 0.8m m, 1.0m m, 1.2m m, 1.6m m, 1.8m m, 2.0m m, 2.4m m, 3.0m m, 3.2m m
Tamaño del PWB:	≤400mm X 500m m
Máscara de la soldadura:	Etc. del verde, del negro, de Matt Black, del azul, de Matt Blue, amarillo, rojo.
Final superficial:	Cobre desnudo, HASL, ENIG, OSP, lata de la inmersión, plata de la inmersión etc….
Tecnología:	HDI, vía en el cojín, control de la impedancia, ciegan la galjanoplastia vía/enterrado vía, del borde, BGA, los agujeros etc. de Countsunk.

Propiedades generales de IT-180ATC

Artículos	IPC TM-650	Valor típico	Unidad
Pele la fuerza, mínimo	2.4.8		lb/inch
A. hoja del cobre del perfil bajo		5
B. hoja del cobre del perfil estándar		8
Resistencia de volumen	2.5.17.1	1x109	 de M - cm
Resistencia superficial	2.5.17.1	1x108	 de M
Absorción de la humedad, máximo	2.6.2.1	0,1	%
Permitividad (DK, contenido de la resina del 50%)			--
A. 1MHz	2.5.5.9	4,5
B. 1GHz	2.5.5.9	4,4
Tangente de la pérdida (Df, contenido de la resina del 50%)			--
A. 1MHz	2.5.5.9	0,014
B. 1GHz	2.5.5.9	0,015
Fuerza flexural, mínima			N/mm2
Dirección de A. Length	2.4.4	500-530
B. dirección cruzada		410-440
Tensión termal 10 s en 288°C
A. Unetched	2.4.13.1	Paso	Grado
B. Etched		Paso
Inflamabilidad	UL94	V-0	Grado
Índice de seguimiento comparativo (CTI)	IEC 60112/UL 746	CTI 3 (175-249)	Clase (voltios)
Temperatura de transición de cristal (DSC)	2.4.25	175	˚C
Temperatura de la descomposición	2.4.24.6	345	˚C
X/Y AXIS CTE (40℃ a 125℃)	2.4.41	11-13 / 13-15	ppm/˚C
Z-AXIS CTE
A. Alpha 1		45	ppm/˚C
B. Alpha 2	2.4.24	210	ppm/˚C
De C de la C. 50 a 260 grados		2,7	%
Resistencia termal
A. T260	2.4.24.1	>60	Minutos
B. T288		20	Minutos

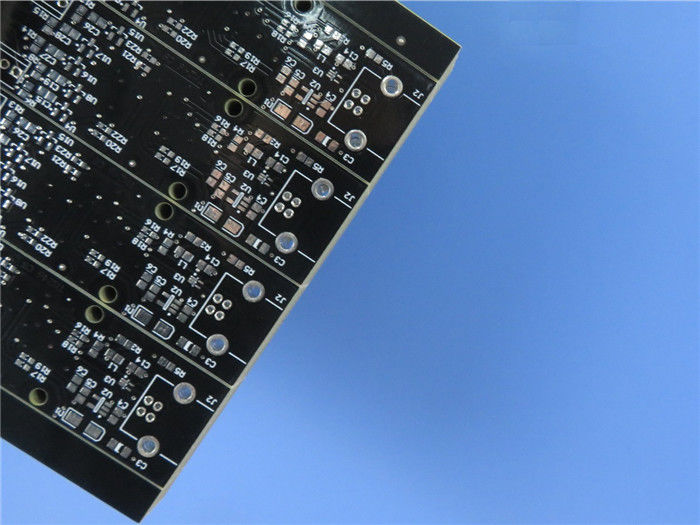

Tablero multi alto Tg 400mmX500m m sin plomo del PWB de la capa FR4 1
