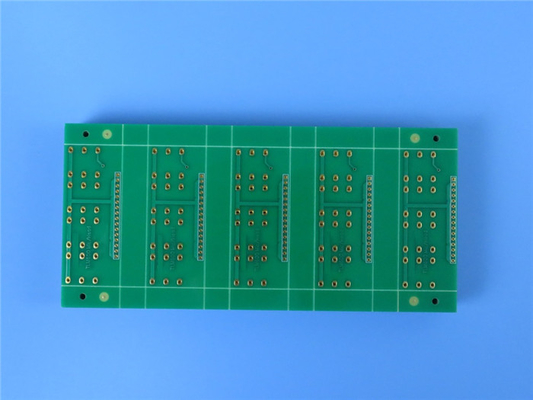

El alto PWB del Tg imprimió la placa de circuito S1000-2MB Prepreg con oro de la inmersión
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre

El alto PWB del Tg imprimió la placa de circuito S1000-2MB Prepreg con oro de la inmersión

Cuota De Producción: 1PCS
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000PCS por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
CHINA
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-504.V1.0
Base material:
High Tg, High Performance and Low CTE Epoxy Resin
PCB thickness:
0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm
Layer count:
Double Layer, Multilayer, Hybrid PCB
PCB size:
≤400mm X 500mm
Solder mask:
Green, Black, Matt Black, Blue, Matt Blue, Yellow, Red etc.
Copper weight:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Surface finish:
Bare copper, HASL, ENIG, OSP, Immersion tin, Immersion Silver etc..
Resaltar:

El alto PWB del Tg imprimió a la placa de circuito

,

El PWB del oro de la inmersión imprimió a la placa de circuito

,

el PWB de 0.6m m imprimió a la placa de circuito

Descripción del Producto



Placas de circuitos impresos de alta Tg (PCB)En elS1000-2M Core y S1000-2MB Prepregcon Oro de Inmersión

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)



Descripción general

S1000-2M es un tipo de material de placa de circuito impreso de alta Tg fabricado por Shengyi con características de alto rendimiento y baja CTE, adecuado para PCB de alta capa.de 05 mm a 3 mm.2 mm, peso de cobre 0.5 oz a 3 oz, etc.



Características



- Laminado FR-4 compatible libre de plomo: garantiza el cumplimiento del medio ambiente y admite los procesos de soldadura modernos.


- Alta temperatura de transición del vidrio (Tg 170°C): proporciona una estabilidad térmica superior, evitando la deformación bajo calor extremo.


- Compatible con el bloqueo UV/AOI: mejora la precisión de la inspección y evita lecturas falsas durante la inspección óptica automatizada.


- Resistencia al calor excepcional: mantiene la integridad estructural y eléctrica en ambientes de alta temperatura.


- CTE reducido en el eje Z: Minimiza la tensión de los agujeros, mejorando la fiabilidad durante el ciclo térmico.


- Rendimiento anti-CAF superior: Resiste la filamentación anódica conductiva, garantizando una fiabilidad eléctrica a largo plazo.


- Baja absorción de agua: protege contra la degradación inducida por la humedad en condiciones de funcionamiento húmedas.


- Excelente procesable mecánica: permite perforación precisa, enrutamiento y fabricación sin daños materiales.

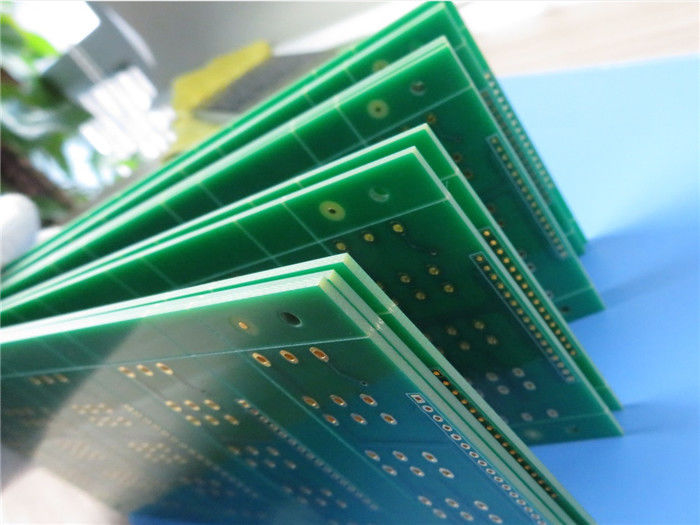

El alto PWB del Tg imprimió la placa de circuito S1000-2MB Prepreg con oro de la inmersión 0



Aplicaciones

El ordenador

Comunicación

Electrónica para automóviles

Adecuado para PCB de alto número de capas



Nuestra capacidad de PCB (S1000-2M)

Material de los PCB: Resina epoxi de alta Tg, alto rendimiento y baja CTE
Nombramiento: S1000-2M
Constante dieléctrica: 4.6 a 10 GHz
Número de capas: Pcb de doble capa, de múltiples capas, híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm)
espesor del PCB: 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm, 1.8mm, 2.0mm, 2.4mm, 3.0mm, 3.2mm, y también puede ser utilizado para la fabricación de otros materiales.
Tamaño del PCB: ≤ 400 mm x 500 mm
Máscara de soldadura: Verde, negro, negro mate, azul, azul mate, amarillo, rojo, etc.
El acabado de la superficie: El cobre desnudo, el HASL, el ENIG, el OSP, el estaño de inmersión, la plata de inmersión, etc.
Tecnología: HDI, vía en el panel, control de impedancia, ciego vía / enterrado vía, bordado de borde, BGA, agujeros de cuenta, etc.



Propiedades generales de S1000-2M

Objetos de ensayo Método de ensayo Condición de ensayo Unidad Valor típico
Tg IPC-TM-650 2.4.24.4 DMA °C 185
IPC-TM-650 2.4.25D El DSC °C 180
Td el tiempo IPC-TM-650 2.4.24.6 TGA (5% W.L) °C 355
T260: el precio de venta IPC-TM-650 2.4.24.1 TMA Min > 60 años
T288 IPC-TM-650 2.4.24.1 TMA Min 30
T300 IPC-TM-650 2.4.24.1 TMA Min 15
Estrés térmico IPC-TM-650 2.4.13.1 288°C, sumersión de soldadura el > 100
CTE (eje Z) IPC-TM-650 2.4.24 Antes de la Tg ppm/°C 41
IPC-TM-650 2.4.24 Después de Tg ppm/°C 208
IPC-TM-650 2.4.24 50 a 260 °C % 2.4
Permitencia (1 GHz) IPC-TM-650 2.5.5.9 C-24/23/50 Las ayudas concedidas por el Estado - 4.6
Tangente de pérdida (1GHz) IPC-TM-650 2.5.5.9 C-24/23/50 Las ayudas concedidas por el Estado - 0.018
Resistencia por volumen IPC-TM-650 2.5.17.1 En el caso de la Comisión: MΩ-cm 8.7×108
Resistencia de la superficie IPC-TM-650 2.5.17.1 En el caso de la Comisión: MΩ 2.2×107
Resistencia al arco IPC-TM-650 2.5.1 D-48/50+D-0.5/23 el 133
Descomposición dieléctrica IPC-TM-650 2.5.6 D-48/50+D-0.5/23 el kV > 45 años
Resistencia a la exfoliación (1 oz) IPC-TM-650 2.4.8 288°C/10s N/mm [lb/in] 1.3 [7.43]
Resistencia a la flexión (LW/CW) IPC-TM-650 2.4.4 A. No En el caso de las 567/442
Absorción de agua IPC-TM-650 2.6.2.1 D-24/23 % 0.08
Flamabilidad El uso de las mismas C-48/23/50 y el asunto C-48/23/50 Calificación V-0
CTI Las condiciones de producción de los productos A. No Calificación PLC 3
