Alto tablero de múltiples capas del PWB del Tg FR4 con oro de capa grueso de la inmersión de 1.2m m

Productos

PWB de la base del metal

Contacta con nosotros

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contacta ahora

Alto tablero de múltiples capas del PWB del Tg FR4 con oro de capa grueso de la inmersión de 1.2m m

Cuota De Producción:	1PCS
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

CHINA

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-503.V1.0

Materia prima:

FR-4 TU-768

Grueso del PWB:

1.18-1.21m m

Peso de cobre:

Final superficial:

Oro de la inmersión

Resaltar:

Alto tablero de múltiples capas del PWB del Tg FR4

tablero del PWB FR4 de 1.2m m

Tablero del PWB del oro de la inmersión

Descripción del Producto

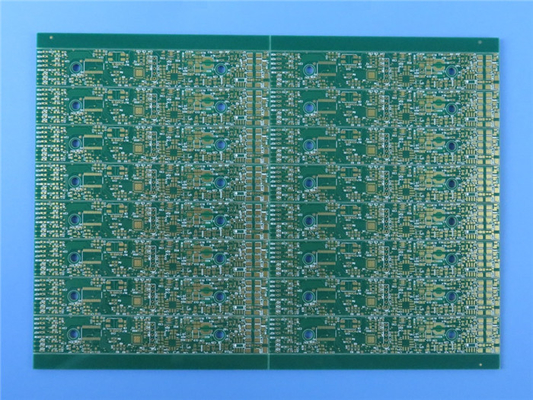

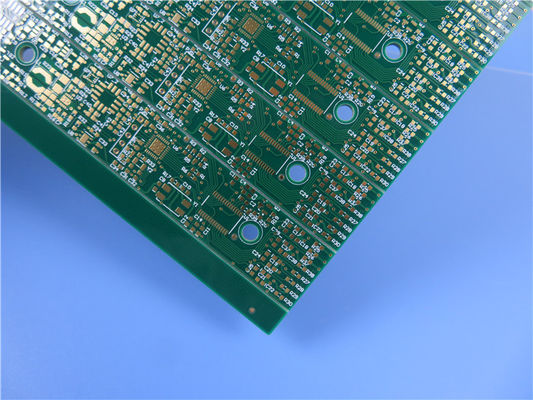

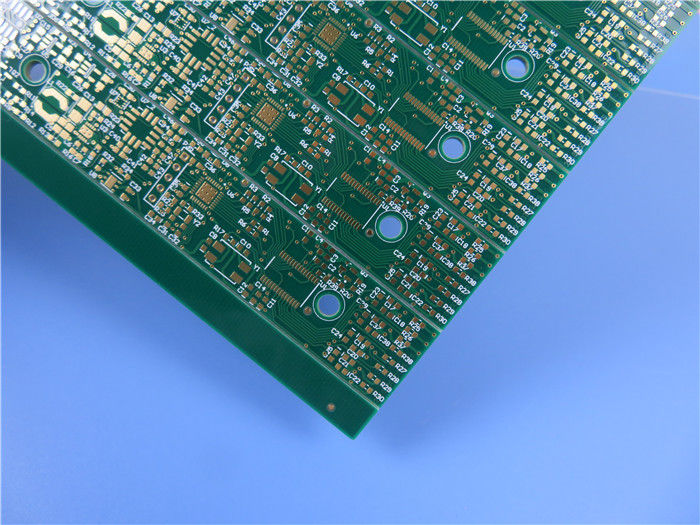

PWB Alto-Tg empleado TU-768 con PWB de múltiples capas de capa grueso TU-768 del oro de la inmersión de 1.2m m

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Breve introducción

Éste es un tipo de Alto-Tg PWB de 4 capas empleado el material TU-768. Cada capa se platea con el cobre 1oz. Los cojines que sueldan están cubiertos con oro de la inmersión y los no-cojines están con la máscara verde de la soldadura. El panel consiste en 16 tableros con un tamaño de 320 x 280m m. La base es 0.8m m gruesos, PWB acabado alcanza 1.2m m grueso.

Usos principales

Productos electrónicos de consumo

Servidor, puesto de trabajo

Automotriz

Alto tablero de múltiples capas del PWB del Tg FR4 con oro de capa grueso de la inmersión de 1.2m m 0

Especificaciones del PWB

Artículo	Descripción	Requisito	Real	Resultado
1. Lamina	Tipo material	FR-4 TU-768	FR-4 TU-768	CRNA
	Tg	℃ 170	℃ 170	CRNA
	Proveedor	Unión de Taiwán (TU)	Unión de Taiwán (TU)	CRNA
	Grueso	el 1.2±10% milímetro	1.18-1.21m m	CRNA
grueso 2.Plating	Pared del agujero	µmdel ≥25	los 26.15µm	CRNA
	Cobre externo	los 35µm	los 37.85µm	CRNA
	Cobre interno	los 30µm	los 31.15µm	CRNA
máscara 3.Solder	Tipo material	TAIYO/PSR-2000GT600D	PSR-2000GT600D	CRNA
	Color	Verde	Verde	CRNA
	Rigidez (prueba del lápiz)	≥4Hoarriba	5H	CRNA
	S/M Thickness	≥el10µm	el 19.55µm	CRNA
	Ubicación	Ambos lados	Ambos lados	CRNA
4. Marca componente	Tipo material	TAIYO/IJR-4000 MW300	IJR-4000 MW300	CRNA
	Color	Blanco	Blanco	CRNA
	Ubicación	C/S, S/S	C/S, S/S	CRNA
5. Máscara de la soldadura de Peelable	Tipo material
	Grueso
	Ubicación
6. Identificación	Marca de la UL	SÍ	SÍ	CRNA
	Código de fecha	WWYY	0421	CRNA
	Mark Location	Lado de la soldadura	Lado de la soldadura	CRNA
7. Final superficial	Método	Oro de la inmersión	Oro de la inmersión	CRNA
	Tin Thickness
	Grueso del níquel	los 3-6µm	los 5.27µm	CRNA
	Grueso del oro	los 0.05µm	los 0.065µm	CRNA
8. Normativeness	RoHS	2015/863/EU directivo	AUTORIZACIÓN	CRNA
8. Normativeness	ALCANCE	Directorio /2006 1907	AUTORIZACIÓN	CRNA
anillo 9.Annular	Línea anchura mínima (milipulgada)	6mil	5.8mil	CRNA
anillo 9.Annular	Min. Spacing (milipulgada)	5mil	5.2mil	CRNA
10.V-groove	Ángulo	30±5º	30º	CRNA
10.V-groove	Grueso residual	0.4±0.1m m	0.39m m	CRNA
11. El biselar	Ángulo
11. El biselar	Altura
12. Función	Prueba eléctrica	PASO del 100%	PASO del 100%	CRNA
13. Aspecto	Nivel de clase de IPC	Clase 2 de IPC-A-600J &6012D	Clase 2 de IPC-A-600J &6012D	CRNA
	Inspección visual	Clase 2 de IPC-A-600J &6012D	Clase 2 de IPC-A-600J &6012D	CRNA
	Deformación y torsión	≦0,7%	0,32%	CRNA
14. Prueba de confiabilidad	Prueba de la cinta	Ninguna peladura	AUTORIZACIÓN	CRNA
	Prueba solvente	Ninguna peladura	AUTORIZACIÓN	CRNA
	Prueba de Solderability	265 ±5℃	AUTORIZACIÓN	CRNA
	Prueba de tensión termal	288 ±5℃	AUTORIZACIÓN	CRNA
	Prueba iónica de la contaminación	㎡ del ≦ 1,56 µg/c	0.58µg/c㎡	CRNA

Nuestras ventajas

ISO9001, ISO14001, IATF16949, ISO13485, UL certificó;

taller 16000㎡;

capacidad de la salida 30000㎡ por mes;

Prototipo a la capacidad de gran capacidad de la producción

Clase 3 de la clase 2/IPC de IPC;

Cualquier capa HDI PCBs;

Entrega a tiempo: el >98%

Tarifa de la denuncia del cliente: <1>

Nuestra capacidad del PWB (2022)

Cuentas de la capa	1-32
Material del substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 alto CTI>600V; Polyimide, ANIMAL DOMÉSTICO; Base etc. del metal.
Tamaño máximo	Prueba que vuela: 900600m m, prueba 460380m m, ninguna prueba 1100*600m m del accesorio
Tolerancia del esquema del tablero	±0.0059” (0.15m m)
Grueso del PWB	0,0157" - 0,3937" (0.40m m--10.00m m)
Tolerancia del grueso (T≥0.8mm)	el ±8%
Tolerancia del grueso (t<0.8mm)	el ±10%
Grueso de la capa del aislamiento	0,00295" - 0,1969" (0.075m m--5.00m m)
Pista mínima	0,003" (0.075m m)
Espacio mínimo	0,003" (0.075m m)
Grueso de cobre externo	los 35µm--los 420µm (1oz-12oz)
Grueso de cobre interno	el 17µm--los 350µm (0.5oz - 10oz)
Agujero de taladro (mecánico)	0,0059" - 0,25" (0.15m m--6.35m m)
Agujero acabado (mecánico)	0,0039" - 0,248" (0.10m m--6.30m m)
DiameterTolerance (mecánico)	0,00295" (0.075m m)
Registro (mecánico)	0,00197" (0.05m m)
Relación de aspecto	12:1
Tipo de la máscara de la soldadura	LPI
Min Soldermask Bridge	0,00315" (0.08m m)
Min Soldermask Clearance	0,00197" (0.05m m)
Enchufe vía diámetro	0,0098" - 0,0236" (0.25m m--0.60m m)
Tolerancia del control de la impedancia	el ±10%
Final superficial	HASL, HASL SI, ENIG, lata del IMM, IMM AG, OSP, finger del oro

Etiquetas:

FR4 PCB Board,

6 Layer FR4 PCB Board,

Mobile Broadband Gold Finger PCB

Productos recomendados

Placa de circuito impresa de múltiples capas 8-Layer PCBs empleado Tg175℃ FR-4 con oro de la inmersión

Contacta ahora

Placa de circuito impresa de pequeñas pérdidas (PWB) en el substrato TU-883 y PWB de múltiples capas TU-883 de TU-883P Prepreg

Contacta ahora

placa de circuito fina del tablero del PWB FR4 de 0.5m m para el perseguidor de GPS

Contacta ahora

8 tablero de alta temperatura del PWB de la capa FR4 para la radio por satélite

Contacta ahora

PWB híbrido 10mil RO4350B y FR4 PWB de 5 capas con el oro de la inmersión para la antena de 2,4 gigahertz

Contacta ahora

El doble impreso fino de la placa de circuito 0.6m m echó a un lado PWB en FR-4 con HASL sin plomo

Contacta ahora

PWB echado a un lado doble impreso grueso de la placa de circuito 3.0m m empleado FR-4 con oro de la inmersión

Contacta ahora

Placa de circuito de cobre pesada del poder más elevado del PWB empleada FR-4 con cobre de 3 onzas

Contacta ahora

Placa de circuito dura del oro del PWB del telclado numérico empleada Tg170 FR-4 con la máscara verde de la soldadura

Contacta ahora

La impedancia controló el PWB que 12 capas del alto Tg imprimieron el tablero de múltiples capas del PWB de la placa de circuito HDI en 2.0m m FR-4

Contacta ahora

Placa de circuito de alta densidad del PWB de la interconexión (HDI) empleada 14-Layer FR-4 Tg170℃ con oro de la inmersión

Contacta ahora

DETALLES DE LOS PRODUCTOS

Productos

Tablero del PWB del RF

Tablero del PWB de Rogers

Tablero del PWB de PTFE

Alto PWB del Tg

PWB multi de la capa

PWB Taconic

Tablero del PWB de HDI

PWB de alta velocidad

La impedancia controló el PWB

Tablero flexible del PWB

tablero del PWB fr4

plantilla del PWB

PWB de la base del metal

Alto tablero de múltiples capas del PWB del Tg FR4 con oro de capa grueso de la inmersión de 1.2m m

Cuota De Producción:	1PCS
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Información detallada

Descripción del Producto

Información detallada

Lugar de origen

CHINA

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-503.V1.0

Materia prima:

FR-4 TU-768

Grueso del PWB:

1.18-1.21m m

Peso de cobre:

35um

Final superficial:

Oro de la inmersión

Cantidad de orden mínima:

1PCS

Precio:

USD9.99-99.99

Detalles de empaquetado:

Vacío bags+Cartons

Tiempo de entrega:

8-9 días laborables

Condiciones de pago:

T/T

Capacidad de la fuente:

5000PCS por mes

Resaltar

Alto tablero de múltiples capas del PWB del Tg FR4

tablero del PWB FR4 de 1.2m m

Tablero del PWB del oro de la inmersión

Descripción del Producto

PWB Alto-Tg empleado TU-768 con PWB de múltiples capas de capa grueso TU-768 del oro de la inmersión de 1.2m m

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Breve introducción

Usos principales

Productos electrónicos de consumo

Servidor, puesto de trabajo

Automotriz

Alto tablero de múltiples capas del PWB del Tg FR4 con oro de capa grueso de la inmersión de 1.2m m 0

Especificaciones del PWB

Artículo	Descripción	Requisito	Real	Resultado
1. Lamina	Tipo material	FR-4 TU-768	FR-4 TU-768	CRNA
	Tg	℃ 170	℃ 170	CRNA
	Proveedor	Unión de Taiwán (TU)	Unión de Taiwán (TU)	CRNA
	Grueso	el 1.2±10% milímetro	1.18-1.21m m	CRNA
grueso 2.Plating	Pared del agujero	µmdel ≥25	los 26.15µm	CRNA
	Cobre externo	los 35µm	los 37.85µm	CRNA
	Cobre interno	los 30µm	los 31.15µm	CRNA
máscara 3.Solder	Tipo material	TAIYO/PSR-2000GT600D	PSR-2000GT600D	CRNA
	Color	Verde	Verde	CRNA
	Rigidez (prueba del lápiz)	≥4Hoarriba	5H	CRNA
	S/M Thickness	≥el10µm	el 19.55µm	CRNA
	Ubicación	Ambos lados	Ambos lados	CRNA
4. Marca componente	Tipo material	TAIYO/IJR-4000 MW300	IJR-4000 MW300	CRNA
	Color	Blanco	Blanco	CRNA
	Ubicación	C/S, S/S	C/S, S/S	CRNA
5. Máscara de la soldadura de Peelable	Tipo material
	Grueso
	Ubicación
6. Identificación	Marca de la UL	SÍ	SÍ	CRNA
	Código de fecha	WWYY	0421	CRNA
	Mark Location	Lado de la soldadura	Lado de la soldadura	CRNA
7. Final superficial	Método	Oro de la inmersión	Oro de la inmersión	CRNA
	Tin Thickness
	Grueso del níquel	los 3-6µm	los 5.27µm	CRNA
	Grueso del oro	los 0.05µm	los 0.065µm	CRNA
8. Normativeness	RoHS	2015/863/EU directivo	AUTORIZACIÓN	CRNA
8. Normativeness	ALCANCE	Directorio /2006 1907	AUTORIZACIÓN	CRNA
anillo 9.Annular	Línea anchura mínima (milipulgada)	6mil	5.8mil	CRNA
anillo 9.Annular	Min. Spacing (milipulgada)	5mil	5.2mil	CRNA
10.V-groove	Ángulo	30±5º	30º	CRNA
10.V-groove	Grueso residual	0.4±0.1m m	0.39m m	CRNA
11. El biselar	Ángulo
11. El biselar	Altura
12. Función	Prueba eléctrica	PASO del 100%	PASO del 100%	CRNA
13. Aspecto	Nivel de clase de IPC	Clase 2 de IPC-A-600J &6012D	Clase 2 de IPC-A-600J &6012D	CRNA
	Inspección visual	Clase 2 de IPC-A-600J &6012D	Clase 2 de IPC-A-600J &6012D	CRNA
	Deformación y torsión	≦0,7%	0,32%	CRNA
14. Prueba de confiabilidad	Prueba de la cinta	Ninguna peladura	AUTORIZACIÓN	CRNA
	Prueba solvente	Ninguna peladura	AUTORIZACIÓN	CRNA
	Prueba de Solderability	265 ±5℃	AUTORIZACIÓN	CRNA
	Prueba de tensión termal	288 ±5℃	AUTORIZACIÓN	CRNA
	Prueba iónica de la contaminación	㎡ del ≦ 1,56 µg/c	0.58µg/c㎡	CRNA

Nuestras ventajas

ISO9001, ISO14001, IATF16949, ISO13485, UL certificó;

taller 16000㎡;

capacidad de la salida 30000㎡ por mes;

Prototipo a la capacidad de gran capacidad de la producción

Clase 3 de la clase 2/IPC de IPC;

Cualquier capa HDI PCBs;

Entrega a tiempo: el >98%

Tarifa de la denuncia del cliente: <1>

Nuestra capacidad del PWB (2022)

Cuentas de la capa	1-32
Material del substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 alto CTI>600V; Polyimide, ANIMAL DOMÉSTICO; Base etc. del metal.
Tamaño máximo	Prueba que vuela: 900600m m, prueba 460380m m, ninguna prueba 1100*600m m del accesorio
Tolerancia del esquema del tablero	±0.0059” (0.15m m)
Grueso del PWB	0,0157" - 0,3937" (0.40m m--10.00m m)
Tolerancia del grueso (T≥0.8mm)	el ±8%
Tolerancia del grueso (t<0.8mm)	el ±10%
Grueso de la capa del aislamiento	0,00295" - 0,1969" (0.075m m--5.00m m)
Pista mínima	0,003" (0.075m m)
Espacio mínimo	0,003" (0.075m m)
Grueso de cobre externo	los 35µm--los 420µm (1oz-12oz)
Grueso de cobre interno	el 17µm--los 350µm (0.5oz - 10oz)
Agujero de taladro (mecánico)	0,0059" - 0,25" (0.15m m--6.35m m)
Agujero acabado (mecánico)	0,0039" - 0,248" (0.10m m--6.30m m)
DiameterTolerance (mecánico)	0,00295" (0.075m m)
Registro (mecánico)	0,00197" (0.05m m)
Relación de aspecto	12:1
Tipo de la máscara de la soldadura	LPI
Min Soldermask Bridge	0,00315" (0.08m m)
Min Soldermask Clearance	0,00197" (0.05m m)
Enchufe vía diámetro	0,0098" - 0,0236" (0.25m m--0.60m m)
Tolerancia del control de la impedancia	el ±10%
Final superficial	HASL, HASL SI, ENIG, lata del IMM, IMM AG, OSP, finger del oro
