Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | Fr-4 | Cuenta de la capa: | 2 capas |
|---|---|---|---|
| Grueso del PWB: | 1.6+/-10% MILÍMETROS | Tamaño del PWB: | 65 x 71mm=1UP |
| Máscara de la soldadura: | verde | Serigrafía: | blanco |
| Peso de cobre: | 1oz | Final superficial: | Oro electrolítico |
| Alta luz: | Tablero echado a un lado doble del PWB Fr4,Tablero duro del PWB del oro FR4,El doble echó a un lado PWB duro del oro |
||

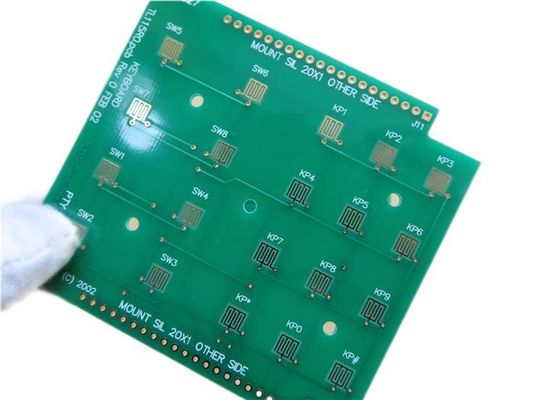

Placa de circuito dura del oro del PWB del telclado numérico empleada Tg170 FR-4 con la máscara verde de la soldadura
(Los tableros de los circuitos impresos son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
1,1 descripción general
Éste es un tipo de placa de circuito echada a un lado doble empleada el substrato FR-4 con Tg 170°C para el uso del telclado numérico. Es 1,6 milímetros de grueso con la serigrafía blanca (Taiyo) en la máscara verde de la soldadura (Taiyo) y el oro duro en los cojines. La materia prima es de Shengyi que suministra 1 encima del PWB por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 25 tableros para el envío.
1,2 características y ventajas
1. Material estándar industrial con alto Tg (170℃ por DSC) y confiabilidad termal excelente;
2. Asambleas sin plomo con una temperatura máxima del flujo de 260℃;
3. El proceso de SMT es resistente a soldar de flujo, resistente volver a trabajar;
4. Entrega rápida y puntual;
5. ISO9001, ISO14001, UL certificó la fábrica de fabricación;
6. Precio competitivo;
7. No se significa ninguna denuncia de la calidad para ahorrar el dinero;
8. Comprobación rápida de CADCAM y cita libre del PWB.
1,3 especificaciones del PWB
| Artículo | Descripción | Requisito | Real |
| Información básica | Tipo del tablero | El doble echó a un lado PWB | El doble echó a un lado PWB |
| Cuenta de la capa | 2 capas | 2 capas | |
| Tamaño del tablero | 65 x 71mm=1UP | 65 x 71mm=1UP | |
| Lamina | Tipo laminado | ≧170 DE FR4 TG: CTI: 175V-249V | ≧170 DE FR4 TG: CTI: 175V-249V |
| Proveedor | / | / | |
| Tg | ℃ del ≧170del TG | ℃ del ≧170del TG | |
| Grueso acabado | 1,6+/--10%milímetro | 1,57 milímetros | |
| Platear grueso | Grueso del Cu de PTH | >20 um | 22.13um |
| Grueso interno del Cu de la capa | 1/1ONZA | 1/1 ONZA | |
| Grueso superficial del Cu | 35 um | 45,1 um | |
| Máscara de la soldadura | Tipo material | LP-4G G-05 | LP-4G G-05 |
| Proveedor | NaN Ya | Nan Ya | |
| Color | Verde | Verde | |
| Solo/ambos lados | Ambos lados | Ambos lados | |
| Grueso de S/M | >=10.0 um | 26,93 um | |
| prueba de la cinta de 3M | NINGÚN pele apagado | ningún pele apagado | |
| Leyenda | Tipo material | S-380W | S-380w |
| Proveedor | Yo del Tai | Yo del Tai | |
| Color | Blanco | Blanco | |
| Ubicación | Ambos lados | Ambos lados | |
| prueba de la cinta de 3M | Ningún pele apagado | ningún pele apagado | |
| Circuito | Anchura del rastro (milímetros) | 0.203+/-20%m m | 0.195m m |
| Espaciamiento (milímetros) | 0,203+/- 20%m m | 0,199 milímetros | |
| Oro electrochapado | Níquel | 100u” | 112u” |
| Oro | 10u” | 11.11u” | |
| Pruebas de Reliabilty | Prueba de choque termal | 288±5℃, 10sec, 3 ciclos | NO decolórese, NINGUNA delaminación |
| prueba del abllity de la soldadura | 245±5℃ | 100% que moja | |
| Función | Prueba de Electrioal | 100% | paso |
| Estándar | Clase 2, CLASE 2 de IPC-A 600H de IPC_6012C | 100% | Paso |
| Aspecto | Inspección visual | 100% | Paso |
| deformación y torsión | <>= 0,75% | 0,26% | |
| V-surco | Grueso del V-corte | 0,4±0.1milímetro | 0.41m m |
| Ángulo | 30+/- 5 | º 30 | |
| Tabla del taladro (milímetros) | T1 | PTH | 0.508+/-0.075m m |
| T2 | PTH | 0.710+/-0.075m m | |
| T3 | NPTH | 5.000+/-0.05m m |
1,4 usos
DC al convertidor de DC
Adaptador del USB Wlan
Transmisor-receptor del Rf
Acceso controlado
Receptores de la fibra óptica
1,5 nuestra capacidad del PWB (2022)
| Parámetro | Valor |
| Cuentas de la capa | 1-32 |
| Material del substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 alto CTI>600V; Polyimide, ANIMAL DOMÉSTICO; Base etc. del metal. |
| Tamaño máximo | Prueba que vuela: 900*600m m, prueba 460*380m m, ninguna prueba 1100*600m m del accesorio |
| Tolerancia del esquema del tablero | ±0,0059"(0.15m m) |
| Grueso del PWB | 0,0157" - 0,3937" (0.40m m--10.00m m) |
| Tolerancia del grueso (T≥0.8mm) | el ±8% |
| Tolerancia del grueso (t<0.8mm) | el ±10% |
| Grueso de la capa del aislamiento | 0,00295" - 0,1969" (0.075m m--5.00m m) |
| Pista mínima | 0,003" (0.075m m) |
| Espacio mínimo | 0,003" (0.075m m) |
| Grueso de cobre externo | los 35µm--los 420µm (1oz-12oz) |
| Grueso de cobre interno | el 17µm--los 350µm (0.5oz - 10oz) |
| Agujero de taladro (mecánico) | 0,0059" - 0,25" (0.15m m--6.35m m) |
| Agujero acabado (mecánico) | 0,0039" - 0,248" (0.10m m--6.30m m) |
| DiameterTolerance (mecánico) | 0,00295" (0.075m m) |
| Registro (mecánico) | 0,00197" (0.05m m) |
| Relación de aspecto | 12:1 |
| Tipo de la máscara de la soldadura | LPI |
| Min Soldermask Bridge | 0,00315" (0.08m m) |
| Min Soldermask Clearance | 0,00197" (0.05m m) |
| Enchufe vía diámetro | 0,0098" - 0,0236" (0.25m m--0.60m m) |
| Tolerancia del control de la impedancia | el ±10% |
| Final superficial | HASL, HASL SI, ENIG, lata del IMM, IMM AG, OSP, finger del oro |
