S1000-2M Circuito impreso de inmersión de oro PCB de alta velocidad con control de impedancia de 90 ohms

Cuota De Producción:	1PCS
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

CHINA

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-505.V1.0

Materia prima:

FR-4 S1000-2M

Espesor de PCB:

1.63-1.68 mm

Peso de cobre:

Acabado superficial:

Hasl plomo gratis

Resaltar:

Alto PWB del TG del circuito impreso

alto PWB del TG de la impedancia 90Ohm

Alto TG PWB de IATF16949

Descripción del Producto

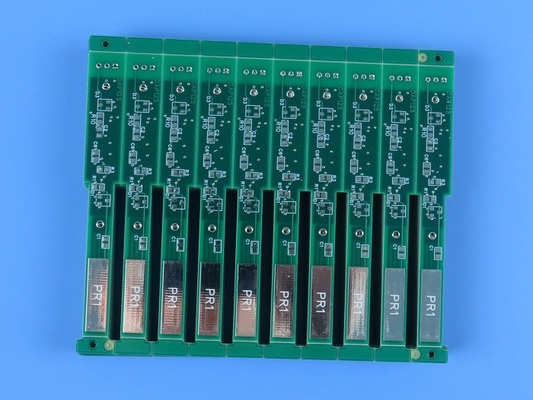

Placa de circuito impreso de alta Tg (PCB) hecha en S1000-2M con oro de inmersión y control de impedancia de 90 Ohm

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)

Breve introducción

Este es un tipo de PCB de alta Tg con impedancia diferencial en la capa 3 a 6mil/7mil, 6mil/10mil; y la capa 4 a 7mil/7mil y 6mil/7mil pista/brecha.Está hecho en alto rendimiento y bajo CTE FR-4 S1000-2MSe trata de una placa de 6 capas con 1 oz de cobre por capa, recubierta con nivel de soldadura por aire caliente (HASL) y máscara de soldadura verde.

Aplicaciones

Las computadoras

Comunicaciones

Electrónica para automóviles, etc.

S1000-2M Circuito impreso de inmersión de oro PCB de alta velocidad con control de impedancia de 90 ohms 0

Parámetros de los PCB

Punto de trabajo	Descripción	Requisito	En el momento actual	Resultado
1. laminado	Tipo de material	Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.	Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.	El ACC
	Tg	170 °C	170 °C	El ACC
	Proveedor	¿ Qué es esto?	¿ Qué es esto?	El ACC
	El grosor	10,6 ± 10% mm	1.63-1.68 mm	El ACC
2. espesor del revestimiento	Pared de agujero	≥ 25 μm	30.17 μm	El ACC
	De cobre exterior	35 μm	41.09 μm	El ACC
	El cobre interno	30 μm	33.69 μm	El ACC
3- Máscara de soldado.	Tipo de material	TAIYO/ PSR-2000GT600D, también conocido como TAIYO	TAIYO/ PSR-2000GT600D, también conocido como TAIYO	El ACC
	El color	El verde	El verde	El ACC
	Rigididad (prueba con lápiz)	≥4H o superior	5 horas	El ACC
	Espesor S/M	≥ 10 μm	20.11 μm	El ACC
	Ubicación	Ambos lados	Ambos lados	El ACC
4. Marca del componente	Tipo de material	TAIYO/ IJR-4000 MW300	IJR-4000 MW300	El ACC
	El color	Blanco	Blanco	El ACC
	Ubicación	C/S	C/S	El ACC
5- Máscara de soldadura pelables	Tipo de material
	El grosor
	Ubicación
6. Identificación	Marcado UL	- Sí, es cierto.	- Sí, es cierto.	El ACC
	Código de fecha	En el año anterior	0421	El ACC
	Ubicación de la marca	Lado de la soldadura	Lado de la soldadura	El ACC
7Fin de la superficie	Método	HASL libre de plomo	HASL libre de plomo	El ACC
	El grosor del estaño	3-6 μm	4.06 μm	El ACC
	espesor del níquel
	El espesor del oro
8. Normatividad	RoHS	Directiva 2015/863/UE del Consejo	Está bien.	El ACC
8. Normatividad	Reacción	Directiva 1907/2006	Está bien.	El ACC
9. Anillo Anular	Min. Ancho de línea (mil)	6 millas	5.8mil	El ACC
9. Anillo Anular	Min. Espaciado (mil)	5 millones	5.2 mil	El ACC
10. V-groove	Ángulo
10. V-groove	espesor residual
11- ¿ Qué es?	Ángulo
11- ¿ Qué es?	Alturas
12. Función	Prueba eléctrica	100% aprobado	100% aprobado	El ACC
13- La apariencia.	Nivel de clase IPC	El número de unidades de la unidad de ensayo será el número de unidades de ensayo.	El número de unidades de la unidad de ensayo será el número de unidades de ensayo.	El ACC
	Inspección visual	El número de unidades de la unidad de ensayo será el número de unidades de ensayo.	El número de unidades de la unidad de ensayo será el número de unidades de ensayo.	El ACC
	Warp y torsión	¥ 0,7%	0.21%	El ACC
14Prueba de fiabilidad	Prueba de cinta	No hay peeling	Está bien.	El ACC
	Prueba del disolvente	No hay peeling	Está bien.	El ACC
	Prueba de soldadura	265 ± 5°C	Está bien.	El ACC
	Prueba de resistencia térmica	288 ± 5°C	Está bien.	El ACC
	Prueba de contaminación iónica	️ 1,56 μg/cm2	0.56 μg/cm2	El ACC

Las medidas de diámetro del orificio (unidad: mm), Tolerancia: PTH±0.075; NPTH ± 0.05

Código de agujero	PTH	Se requiere	Valor real				Resultado
1	Y	0.375	0.375	0.400	0.400	0.375	El ACC
2	Y	0.500	0.500	0.550	0.525	0.525	El ACC
3	Y	0.7 por 2.4	0.7 por 2.4	0.7 por 2.41	0.69 por 2.4	0.7 por 2.4	El ACC
4	Y	0.625	0.625	0.600	0.625	0.600	El ACC
5	Y	0.725	0.725	0.725	0.750	0.725	El ACC
6	Y	0.900	0.925	0.900	0.900	0.900	El ACC
7	Y	1.000	1.000	0.950	0.975	1.000	El ACC
8	No	1.050	1.050	1.050	1.075	1.050	El ACC
9	Y	1.300	1.300	1.300	1.325	1.325	El ACC
10	Y	1.350	1.350	1.325	1.350	1.325	El ACC
11	Y	1.575	1.575	1.600	1.600	1.575	El ACC
12	Y	1.650	1.650	1.700	1.675	1.675	El ACC
13	Y	1.700	1.700	1.750	1.725	1.725	El ACC
14	Y	3.250	3.250	3.250	3.275	3.250	El ACC
15	Y	3.450	3.450	3.400	3.425	3.450	El ACC
16	Y	0.7 por 2.6	0.7*259	0.7 por 2.61	0.69 por 2.6	0.7 por 2.59	El ACC

Informe de ensayo de impedancia

Muestra no.	Capa	Ancho de línea(mil) ± 10%	Espacio de líneas(mil) ± 10%	Tipo de impedancia		Valor requerido (ohm)	Las normas de seguridad	Valor real	Resultado
Muestra no.	Capa	Ancho de línea(mil) ± 10%	Espacio de líneas(mil) ± 10%	Único final	Diferencial	Valor requerido (ohm)	Las normas de seguridad	Valor real	Resultado
1	L3	6.000	7.000		V.	90.00	± 10%	93.59	El ACC
	L3	6.000	10.000		V.	100.00	± 10%	102.33	El ACC
	L4	7.000	7.000		V.	90.00	± 10%	88.99	El ACC
	L4	6.000	7.000		V.	90.00	± 10%	90.76	El ACC

S1000-2M Circuito impreso de inmersión de oro PCB de alta velocidad con control de impedancia de 90 ohms 1

Etiquetas:

FR4 PCB Board,

6 Layer FR4 PCB Board,

Mobile Broadband Gold Finger PCB
