PWB de alta velocidad impreso de múltiples capas de pequeñas pérdidas M6 a prueba de calor

Cuota De Producción:	1PCS
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000PCS por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

CHINA

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-173.V1.0

Materia prima:

Paño de cristal bajo de DK

Cuenta de la capa:

PWB de múltiples capas, PWB híbrido

Grueso del PWB:

0.4m m, 0.6m m, 0.8m m, 1.0m m, 1.6m m, 1.8m m, 2.0m m

Tamaño del PWB:

≤400 mm X 500 mm

Máscara de la soldadura:

Etc. verde, negro, azul, amarillo, rojo.

Peso de cobre:

0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)

Final superficial:

Cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP etc….

Resaltar:

PWB de alta velocidad impreso de múltiples capas

PWB impreso de múltiples capas a prueba de calor

PWB impreso de múltiples capas del establecimiento de una red móvil

Descripción del Producto

Placa de circuito impreso multicapa M6 de alta velocidad y baja pérdida Megtron 6 PCB

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)

Queridos amigos,

Hoy, voy a hablar sobre un tipo de PCB multicapa de alta velocidad y baja pérdida: PCB M6 R-5775.

Megtron 6 es un material de placa de circuito de pérdida ultrabaja y altamente resistente al calor diseñado para aplicaciones móviles, de redes e inalámbricas, etc. y alta resistencia al calor.

Números de parte

Tela de vidrio de baja constante dieléctrica (Dk) - Laminado R-5775(N) / PrepregR-5670(N)

Tela de vidrio estándar E - Laminado R-5775 / PrepregR-5670

Característicasyobajo Dk = 3,7 (@ 1 GHz), bajo Df = 0,002 (@ 1 GHz), mixcelente fiabilidad de orificio pasante (5 veces mejor que nuestro material convencional FR4 de alta Tg), yosoldadura sin plomo, compatible con ROHS, halta resistencia al calor.M6 también proporciona una excelente interconexión de alta densidad (HDI) y rendimiento térmico.

Nuestras capacidades de PCB (Megtron 6)

Material de placa de circuito impreso:	Tela de vidrio DK bajo
Designación:	Laminado R-5775(G), Preimpregnado R-5670(G)
Constante dieléctrica:	3,61 a 10 GHz
Factor de disipación	0,004 a 10 GHz
Número de capas:	PCB multicapa, PCB híbrido
Peso de cobre:	17 µm (0,5 oz), 35 µm (1 oz), 70 µm (2 oz)
Grosor de placa de circuito impreso:	0,4 mm, 0,6 mm, 0,8 mm, 1,0 mm, 1,6 mm, 1,8 mm, 2,0 mm
Tamaño de placa de circuito impreso:	≤400 mm X 500 mm
Máscara para soldar:	Verde, negro, azul, amarillo, rojo, etc.
Acabado de la superficie:	Cobre desnudo, HASL, ENIG, plata de inmersión, estaño de inmersión, OSP, etc.

Aplicaciones principales

Antena (radar de onda milimétrica automotriz, estación base)

equipamiento de infraestructura TIC,

Instrumento de medición,

súper computadora,

Valor típico de R-5775

Propiedad			Unidades	Método de prueba	Condición	Valor típico
TÉRMICO	Temperatura de transición vítrea (Tg)		C	DSC	Como recibido	185
	Temperatura de transición vítrea (Tg)			DMA	Como recibido	210
	Temperatura de descomposición térmica		C	TGA	Como recibido	410
	Hora de Delam (T288)	Sin Cu	mínimo	IPC TM-650 2.4.24.1	Como recibido	> 120
	Hora de Delam (T288)	Con Cu	mínimo	IPC TM-650 2.4.24.1	Como recibido	> 120
	CET: α1	Eje X ppm/C	ppm/ºC	IPC TM-650 2.4.24	<Tg	14 - 16
		Y - eje ppm / C	ppm/ºC	IPC TM-650 2.4.24	<Tg	14 - 16
		Eje Z ppm/C	ppm/ºC	IPC TM-650 2.4.24	<Tg	45
	CET : α2	Eje Z ppm/C	ppm/ºC	IPC TM-650 2.4.24	> Tg 260	260
ELÉCTRICO	Resistividad de volumen		MΩ-cm	IPC TM-650 2.5.17.1	C-96/35/90	1x10⁹
	Resistividad de superficie		MΩ	IPC TM-650 2.5.17.1	C-96/35/90	1x10⁸
	Constante dieléctrica (Dk)	@ 1 GHz	/	IPC TM-650 2.5.5.9	C-24/23/50	3.71
	Constante dieléctrica (Dk)	@ 10 GHz	/	IPC TM-650 2.5.5.5	C-24/23/50	3.61
	Factor de disipación (Df)	@ 1 GHz	/	IPC TM-650 2.5.5.9	C-24/23/50	0.002
	Factor de disipación (Df)	@ 10 GHz	/	IPC TM-650 2.5.5.5	C-24/23/50	0.004
FÍSICO	Absorción de agua		%	IPC TM-650 2.6.2.1	D-24/23	0.14
	Fuerza de pelado	1 oz (H-VLP)	kN/m	IPC TM-650 2.4.8	Tal como se recibió 0.8	0.8
	inflamabilidad		/	UL	C-48/23/50	94V-0

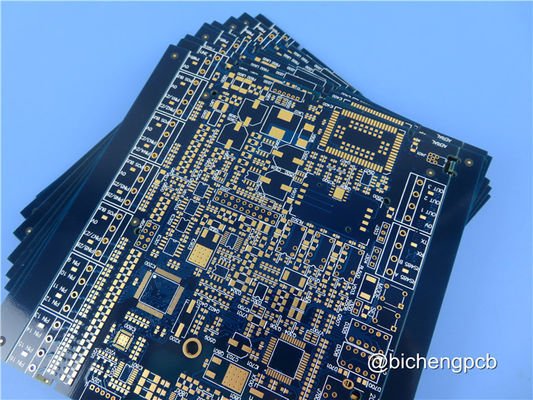

PWB de alta velocidad impreso de múltiples capas de pequeñas pérdidas M6 a prueba de calor 0

Lista de materiales de Megtron 6 en stock (a partir de septiembre de 2021)

Artículo	Espesor (mil)	Espesor (mm)	Estructura	Peso de cobre (oz)	tipo de cobre
R5775G	2.0	0.050	1035*1	S.S	HVLP
R5775G	2.6	0.065	1080*1	S.S	HVLP
R5775G	3.0	0.075	1078*1	1.0/1.0	RTF
R5775G	3.0	0.075	1078*1	S.S	RTF
R5775G	3.0	0.075	1078*1	1.0/1.0	HVLP
R5775G	3.0	0.075	1078*1	S.S	HVLP
R5775G	3.9	0.100	3313*1	S.S	RTF
R5775G	3.9	0.100	3313*1	1.0/1.0	RTF
R5775G	5.9	0.150	1080*2	2.0/2.0	RTF
R5775G	9.8	0.250	2116*2	S.S	RTF

PWB de alta velocidad impreso de múltiples capas de pequeñas pérdidas M6 a prueba de calor 1

Podemos proporcionarle prototipos, lotes pequeños y PCB de producción en masa.Alguna pregunta, por favor sientase libre de contactarnos.

Gracias por tu lectura.
