Tablero ultra fino del PWB FR4 de 0.6m m 6 capas con las persianas vía
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre
  • Nombre

Tablero ultra fino del PWB FR4 de 0.6m m 6 capas con las persianas vía

Cuota De Producción: 1pcs
Precio: USD9.99-99.99
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000pcs por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-496.V1.0
Materia prima:
FR-4
Cuenta de la capa:
6 capas
Grueso del PWB:
0.6m m ±0.1
Tamaño del PWB:
100 x 103mm=1PCS
Máscara de la soldadura:
verde
Serigrafía:
N/A
Peso de cobre:
Capa interna externa 18 de la capa 35 um/um
Final superficial:
Oro de la inmersión
Resaltar:

6 tablero del PWB de la capa FR4

,

tablero del PWB FR4 de 0.6m m

,

PWB ultra fino de 0.6m m

Descripción del Producto



PWB fino de múltiples capas ultrafino del PWB placa de circuito impresa fina de 6 capas 0.6m m FR-4 PWB con ciego vía para el seguimiento de GPS

1,1 descripción general
Éste es un tipo de placa de circuito impresa ultrafina de 6 capas empleada el substrato FR-4 con Tg 135°C para el uso del seguimiento de GPS. Es solamente 0,6 milímetros de grueso sin la serigrafía en la máscara verde de la soldadura (Taiyo) y el oro de la inmersión en los cojines. La materia prima es de Taiwán ITEQ que suministra 1 encima del PWB por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 50 paneles se embalan para el envío.

1,2 características y ventajas
RoHS obediente y conveniente para las necesidades termales de la confiabilidad
Alto solderability, no el subrayar de placas de circuito y menos contaminación de la superficie del PWB.
Gestión del equipo y mantenimiento completo y control de proceso
Los productos y la fabricación son certificados por organizaciones autorizadas.
Se acepta el orden de la pequeña cantidad
Entrega a tiempo: el >98%

1,3 usos
Router portátil de WiFi
Iluminación llevada comercial
Servidores de archivos

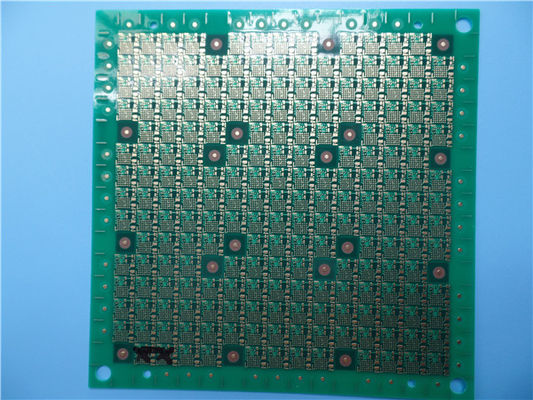

Tablero ultra fino del PWB FR4 de 0.6m m 6 capas con las persianas vía 0

1,4 hoja del parámetro y de datos
TAMAÑO DEL PWB 100 x 103mm=1PCS
TIPO DEL TABLERO PWB de múltiples capas
Número de capas 6 capas
Componentes superficiales del soporte SÍ
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- CS del TOP de 18um (0.5oz) +plate
prepreg 4mil
cobre ------- avión de la tierra 18um (0.5oz)
4mil FR-4
cobre ------- avión de 18um (0.5oz) PWR
prepreg 4mil
cobre ------- avión de 18um (0.5oz) PWR
4mil FR-4
cobre ------- SIG 18um (0.5oz)
prepreg 4mil
cobre ------- 18um (0.5oz) BOT PICOSEGUNDO
TECNOLOGÍA
Rastro y espacio mínimos: 3mil/3mil
Agujeros mínimos/máximos: 0.22/3.50m m
Número de diversos agujeros: 25
Número de agujeros de taladro: 2315
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia no
MATERIAL DEL TABLERO
Epóxido de cristal: FR-4, ITEQ IT140 TG>135, er<5>
Externo final de la hoja: 1oz
Hoja final interna: 0.5oz
Altura final del PWB: 0.6m m ±0.1
EL PLATEAR Y CAPA
Final superficial Oro los 0.025µm de la inmersión encima el níquel de los 3µm (14,4% áreas)
Suelde la máscara para aplicarse a: SUPERIOR e inferior, mínimo 12micron
Color de la máscara de la soldadura: Verde, TAIYO PSR-2000 GT600D
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente Ninguna serigrafía requried.
Color de la leyenda componente Ninguna serigrafía requried.
Fabricante Name o logotipo: Ninguna serigrafía requried.
VÍA Plateado a través del agujero (PTH), ciegue vía y vía capsular en el CS y el picosegundo, vias a no ser visibles.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059" (0.15m m)
Galjanoplastia del tablero: 0,0030" (0.076m m)
Tolerancia del taladro: 0,002" (0.05m m)
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.

Tablero ultra fino del PWB FR4 de 0.6m m 6 capas con las persianas vía 1

Etiquetas:

FR4 PCB Board,

6 Layer FR4 PCB Board,

Mobile Broadband Gold Finger PCB
