placa de circuito fina del tablero del PWB FR4 de 0.5m m para el perseguidor de GPS

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-495.V1.0

Materia prima:

Cuenta de la capa:

4 capas

Grueso del PWB:

0.52-0.56m m

Tamaño del PWB:

100 x 105mm=72PCS

Máscara de la soldadura:

Verde

Serigrafía:

Peso de cobre:

Capa interna externa 18 de la capa 35 um/um

Final superficial:

oro de la inmersión

Resaltar:

tablero del PWB FR4 de 0.5m m

Tablero fino del PWB FR4

placa de circuito fina de 0.5m m

Descripción del Producto

Placa de circuito fina fina fina FR-4 del tablero 0.5m m del PWB del PWB Mulitlayer tablero de PC fino de 4 capas para el perseguidor de GPS

1,1 descripción general

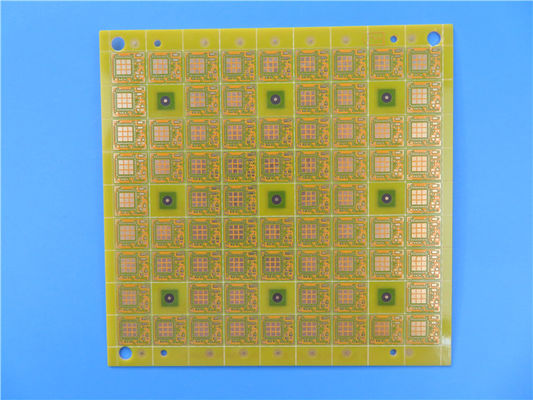

Éste es un tipo de tablero ultrafino del PWB de 4 capas empleado el substrato FR-4 con Tg 135°C para el uso del perseguidor de GPS para los niños. Es solamente 0,5 milímetros de grueso sin la serigrafía en la máscara amarilla de la soldadura (Taiyo) y el oro de la inmersión en los cojines. La materia prima es de Taiwán ITEQ que suministra 72 encima del PWB por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 50 paneles se embalan para el envío.

1,2 características y ventajas

(1) RoHS obediente y conveniente para las necesidades termales de la confiabilidad

(2) tiempo de almacenamiento largo (puede ser almacenado por más de 1 año en bolso de vacío)

(3) prueba de control de la impedancia y prueba de la soldadura-capacidad

(4) taller de 16000 metros cuadrados

(5) servicio post-venta Molestia-libre, uno por

(6) ningún MOQ, bajo costo para los prototipos y pequeña cantidad de los funcionamientos.

1,3 usos

(1) sistemas de vigilancia

(2) inversor del lazo de la rejilla

(3) usos de sistemas integrados

(4) impresoras

1,4 hoja del parámetro y de datos

TAMAÑO DEL PWB	100 x 105mm=72PCS
TIPO DEL TABLERO	PWB de múltiples capas
Número de capas	4 capas
Componentes superficiales del soporte	SÍ
A través de componentes del agujero	NO
PILA DE LA CAPA	cobre ------- CS del TOP de 18um (0.5oz) +plate
	prepreg 4mil
	cobre ------- avión de la tierra 18um (0.5oz)
	5mil FR-4
	cobre ------- avión de 18um (0.5oz) PWR
	prepreg 4mil
	cobre ------- avión de 18um (0.5oz) PWR
TECNOLOGÍA
Rastro y espacio mínimos:	4mil/4mil
Agujeros mínimos/máximos:	0.3/2.50m m
Número de diversos agujeros:	31
Número de agujeros de taladro:	2315
Número de ranuras molidas:	0
Número de recortes internos:	0
Control de la impedancia	no
MATERIAL DEL TABLERO
Epóxido de cristal:	FR-4, ITEQ IT140 TG>135, er<5>
Externo final de la hoja:	1oz
Hoja final interna:	0.5oz
Altura final del PWB:	0.52-0.56m m
EL PLATEAR Y CAPA
Final superficial	Oro los 0.025µm de la inmersión encima el níquel de los 3µm (14,9% áreas)
Suelde la máscara para aplicarse a:	SUPERIOR e inferior, mínimo 12micron
Color de la máscara de la soldadura:	Amarillo, Taiyo PSR-2000GT600D
Tipo de la máscara de la soldadura:	LPSM
CONTOUR/CUTTING	Encaminamiento
MARCA
Lado de la leyenda componente	Ninguna serigrafía requried.
Color de la leyenda componente	Ninguna serigrafía requried.
Fabricante Name o logotipo:	Ninguna serigrafía requried.
VÍA	Plateado a través del agujero (PTH), vía en el cojín y vía capsular el CS y el picosegundo, los vias no deben ser visibles.
GRADO DE FLAMIBILITY	Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059" (0.15m m)
Galjanoplastia del tablero:	0,0030" (0.076m m)
Tolerancia del taladro:	0,002" (0.05m m)
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.
