Densamente PWB echado a un lado doble FR4 de 3.0m m con oro de la inmersión

Thick 3.0mm Double Sided PCB FR4 With Immersion Gold
Thick 3.0mm Double Sided PCB FR4 With Immersion Gold Thick 3.0mm Double Sided PCB FR4 With Immersion Gold Thick 3.0mm Double Sided PCB FR4 With Immersion Gold Thick 3.0mm Double Sided PCB FR4 With Immersion Gold

Ampliación de imagen :  Densamente PWB echado a un lado doble FR4 de 3.0m m con oro de la inmersión

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-492.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: FR-4 Cuenta de la capa: 2 capas
Grueso del PWB: 3,0 milímetros ±0.3 Tamaño del PWB: 225 x 290mm=48PCS
Máscara de la soldadura: Verde Serigrafía: Blanco
Peso de cobre: 1oz Final superficial: oro de la inmersión
Alta luz:

PWB echado a un lado doble grueso

,

el doble de 3.0m m echó a un lado PWB

,

tablero grueso del PWB de 3.0m m


PWB echado a un lado doble impreso grueso de la placa de circuito 3.0m m empleado FR-4 con el oro de la inmersión para de adquisición de datos.

1,1 descripción general

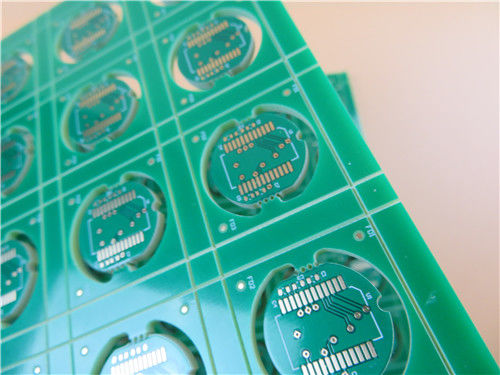

Éste es un tipo de PWB grueso de 3.0m m empleado el substrato echado a un lado doble FR-4 con Tg 150°C para el uso de adquisición de datos. Es pequeña placa de circuito redonda panelized 48 para arriba. utilizan el V-corte (surco de v) y al router en el panel, las marcas fiduciales están alrededor de cada tablero. Otras especificaciones son máscara verde de la soldadura, serigrafía blanca y oro de la inmersión. El substrato de la materia prima es de ITEQ IT-158. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 20 paneles se embalan para el envío.

1,2 características y ventajas
Es compatible sin plomo;
RoHS obediente y conveniente para las necesidades termales de la confiabilidad;
Alto solderability, no el subrayar de placas de circuito y menos contaminación de la superficie del PWB;
El proceso de SMT es resistente a soldar de flujo, resistente volver a trabajar;
Índice elegible de los productos de primera producción: el >95%
Ingenieros profesionales y experimentados;
Entrega a tiempo: el >98%
Tarifa de la denuncia del cliente: <1>

1,3 usos
Perseguidores de GPS
Antena del router
módems 4G

Densamente PWB echado a un lado doble FR4 de 3.0m m con oro de la inmersión 0

1,4 hoja del parámetro y de datos
TAMAÑO DEL PWB 225 x 290mm=48PCS
TIPO DEL TABLERO PWB echado a un lado doble
Número de capas 2 capas
Componentes superficiales del soporte
A través de componentes del agujero no
PILA DE LA CAPA cobre ------- capa SUPERIOR de 18um (0.5oz) +plate
FR-4 2.9m m
cobre ------- capa de 18um (0.5oz) +plate BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 10 milipulgadas/9
Agujeros mínimos/máximos: 0,4 milímetros/0,8 milímetros
Número de diversos agujeros: 2
Número de agujeros de taladro: 27
Número de ranuras molidas: 56
Número de recortes internos: 0
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: FR-4 Tg135℃, er<5>
Externo final de la hoja: 1 onza
Hoja final interna: 1 onza
Altura final del PWB: 3,0 milímetros ±0.3
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión (32,1%) 0.05µm encima el níquel de los 3µm
Suelde la máscara para aplicarse a: SUPERIOR e inferior, mínimo 12micron
Color de la máscara de la soldadura: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento, agujeros del sello.
MARCA
Lado de la leyenda componente SUPERIOR e inferior.
Color de la leyenda componente Blanco, IJR-4000 MW300, marca de Taiyo
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.4m m.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.

Densamente PWB echado a un lado doble FR4 de 3.0m m con oro de la inmersión 1
