PWB echado a un lado del substrato de los materiales FR4 de RoHS solo sin plomo para el transformador
  • Nombre
  • Nombre
  • Nombre
  • Nombre

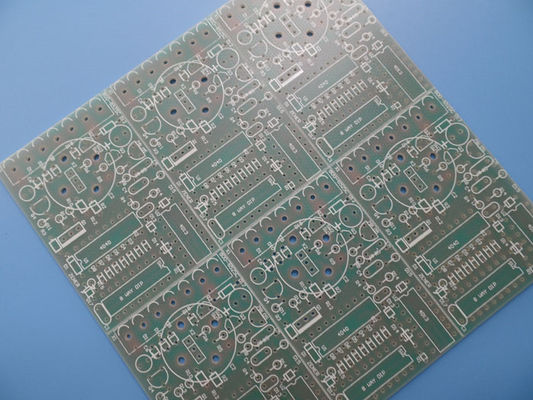

PWB echado a un lado del substrato de los materiales FR4 de RoHS solo sin plomo para el transformador

Cuota De Producción: 1pcs
Precio: USD9.99-99.99
Embalaje Estándar: Vacío bags+Cartons
Período De Entrega: 8-9 días laborables
Método De Pago: T/T
Capacidad De Suministro: 5000pcs por mes
Detalles Información
Descripción del Producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng
Certificación
UL, ISO9001, IATF16949
Número de modelo
BIC-488.V1.0
Materia prima:
FR-4
Cuenta de la capa:
1 capa
Grueso del PWB:
1.6m m ±0.16
Tamaño del PWB:
108.3x 110.6mm=6PCS
Máscara de la soldadura:
Verde del lustre
Serigrafía:
Blanco
Peso de cobre:
1oz
Final superficial:
Nivelación que suelda del aire caliente (HASL), sin plomo
Resaltar:

PWB echado a un lado de los materiales de RoHS solo

,

Solo PWB echado a un lado del substrato FR4

,

PWB de una sola capa de RoHS

Descripción del Producto

Sola lata de una sola capa simple echada a un lado de la placa de circuito del PWB/PCBs plateado ventaja para el transformador

1,1 descripción general
Éste es un tipo de placa de circuito impresa 1 capa empleada el substrato FR-4 con Tg 130°C para el uso del transformador. Es 1,6 milímetros de grueso con la serigrafía blanca (Taiyo) en la máscara verde de la soldadura (Taiyo) y HASL en los cojines. La materia prima es de Taiwán ITEQ que suministra 6 encima del PWB por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.

1,2 características y ventajas
Asambleas sin plomo con una temperatura máxima del flujo de 260℃.
La adherencia de soldadura excelente durante soldar y ella del componente puede evitar la corrosión de cobre.
ISO9001, ISO14001, UL certificó la fábrica de fabricación.
Micro-sección y prueba de tensión termal
Materiales de RoHS
Ningún MOQ, bajo costo para los prototipos y pequeña cantidad de los funcionamientos.

1,3 usos
Router WiFi
Antena de 2,4 gigahertz
Antena de la microcinta
Tecnología integrada

1,4 hoja del parámetro y de datos
TAMAÑO DEL PWB 108.3x 110.6mm=6PCS
TIPO DEL TABLERO Solo PWB echado a un lado
Número de capas 1 capa
Componentes superficiales del soporte no
A través de componentes del agujero SÍ
PILA DE LA CAPA Cobre ------- capa SUPERIOR 35um (1oz)
FR-4 1,5 milímetros
TECNOLOGÍA
Rastro y espacio mínimos: 7mil/8.3mil
Agujeros mínimos/máximos: 0.4/5.54m m
Número de diversos agujeros: 9
Número de agujeros de taladro: 88
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia no
MATERIAL DEL TABLERO
Epóxido de cristal: FR-4 1.5m m, Tg>130℃
Externo final de la hoja: 1oz
Hoja final interna: 0oz
Altura final del PWB: 1.6m m ±0.16
EL PLATEAR Y CAPA
Final superficial Nivelación que suelda del aire caliente (HASL), sin plomo, Sn>=2.54µm
Suelde la máscara para aplicarse a: Inferior, mínimo 12micron
Color de la máscara de la soldadura: Verde del lustre, Taiyo PSR-2000GT600D
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente Inferior
Color de la leyenda componente Blanco, IJR-4000 MW300, Taiyo Supplied.
Fabricante Name o logotipo: Ningún requisito especial
VÍA No plateado a través del agujero (NPTH)
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059" (0.15m m)
Galjanoplastia del tablero: 0,0030" (0.076m m)
Tolerancia del taladro: 0,002" (0.05m m)
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.

PWB echado a un lado del substrato de los materiales FR4 de RoHS solo sin plomo para el transformador 0

Etiquetas:

FR4 PCB Board,

6 Layer FR4 PCB Board,

Mobile Broadband Gold Finger PCB
