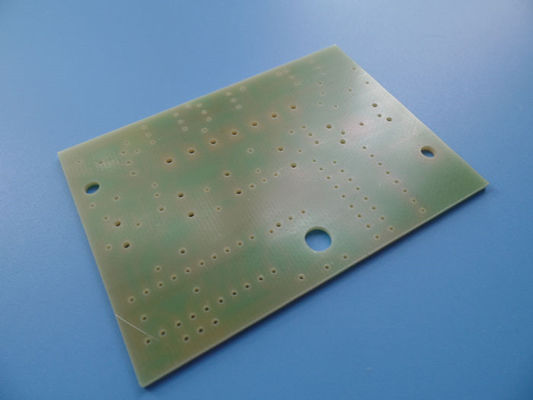

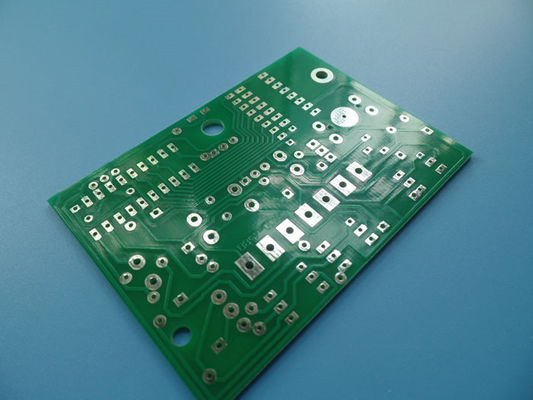

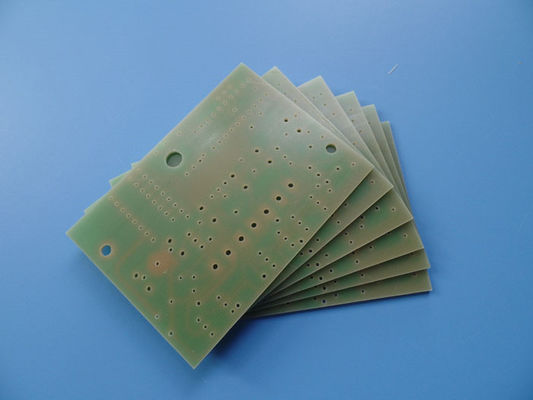

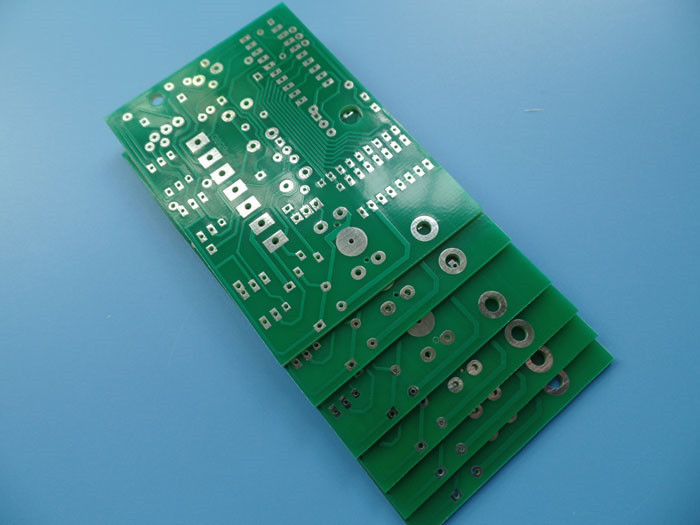

Placa de circuito impreso de una sola capa de un solo lado FR-4 PCB con HASL libre de plomo
1.1 Descripción general
Este es un tipo de placa de circuito impreso de una sola capa construida en un sustrato FR-4 con Tg 130 °C para la aplicación de interruptores.6 mm de espesor sin serigrafía en la máscara de soldadura verde (Taiyo) y HASL en las almohadillasEl material base es de Taiwan ITEQ suministrando 1 PCB por panel. Se fabrican según IPC 6012 Clase 2 utilizando los datos de Gerber suministrados. Cada 25 paneles están empacados para el envío.
1.2 Características y beneficios
Excelente humedecimiento durante la soldadura de componentes y puede evitar la corrosión del cobre.
Instrucción de fabricación correcta (IM)
Se envió un plantillo gratuito para el nuevo usuario
1.3 Aplicaciones
Motores eléctricos
Antenna WiFi para el exterior
Generador de forma de onda
Conversor de corriente continua aislado
Sistemas de control de acceso físico
1.4 Parámetro y ficha de datos
| Tamaño del PCB |
62 x 41,6 mm = 1 PCS |
| Tipo de tablero |
PCB de una sola cara |
| Número de capas |
1 capa |
| Componentes montados en la superficie |
No es |
| A través de componentes perforados |
- Sí, es cierto. |
| El nivel de la carga |
Cobre ------- 35um ((1 onza) capa superior |
| FR-4 1,5 mm |
| La tecnología |
|
| Traza y espacio mínimos: |
8 mil/9 mil |
| Agujas mínimas / máximas: |
0.5/7.1 mm |
| Número de agujeros diferentes: |
5 |
| Número de agujeros de perforación |
47 |
| Número de ranuras fresadas: |
0 |
| Número de recortes internos: |
0 |
| Control de la impedancia |
No es |
| Materiales para el tablero |
|
| Vidrio epoxi: |
FR-4 1,5 mm, Tg> 130°C |
| Folios finales exteriores: |
1 onza |
| En el interior de la lámina final: |
0 oz. |
| Altura final del PCB: |
1.6 mm ± 0.16 |
| Revestimiento y revestimiento |
|
| Finalización de la superficie |
Nivelación de soldadura con aire caliente (HASL), libre de plomo, Sn>=2,54 μm |
| Máscara de soldadura Aplicar a: |
Bajo, 12 micrones mínimo |
| Color de la máscara de soldadura: |
Verde brillante, Taiyo PSR-2000GT600D |
| Tipo de máscara de soldadura: |
El LPSM |
| Conto/corte |
Enrutamiento |
| Marcado |
|
| Lado de la leyenda del componente |
no se requiere serigrafía |
| Color de la leyenda del componente |
no se requiere serigrafía |
| Nombre o logotipo del fabricante: |
No hay requisitos especiales |
| VIA |
No revestido a través de agujeros (NPTH) |
| Clasificación de la inflamabilidad |
Se aplicará la norma de homologación de tipo ISOFIX. |
| TOLERANCIA de las dimensiones |
|
| Dimensión del contorno: |
0.0059" (0,15 mm) |
| El revestimiento del tablero: |
0.0030" (0,076 mm) |
| Tolerancia del taladro: |
0.002" (0,05 mm) |
| TEST |
Prueba eléctrica al 100% antes del envío |
| Tipo de obra de arte a suministrar |
archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
| Área de servicio |
En todo el mundo. |
1.5 Capacidades de nuestras placas de circuitos de conducción 2020
1. vías ciegas, vías enterradas N+8+N
2Circuitos impresos flexibles
3. Tablas de cobre pesadas 10 oz
4Clasificación IPC 2, Clasificación IPC 3
5. PCB libre de plomo (conforme a la Directiva RoHS)
6. PCB de varias capas a 32
7. PCB de núcleo metálico (MCPCB)
8. Fabricante de PCB conforme a la Directiva RoHS
9. PCB rígido flexible
10. PCB de RF / PCB de alta frecuencia
11. A través del agujero, BGA, Gold Finger, cúpula de borde
12. vía-en-pad, vías llenas
