4 capas revisten el tablero Matt Black Mask del PWB con cobre de 35um FR4

Name: 4 capas revisten el tablero Matt Black Mask del PWB con cobre de 35um FR4
Brand: Bicheng
SKU: BIC-485.V1.0
Price: 9.99 USD
Availability: InStock
Rating: 4.7 (155 reviews)

4 Layers Copper 35um FR4 PCB Board Matt Black Mask

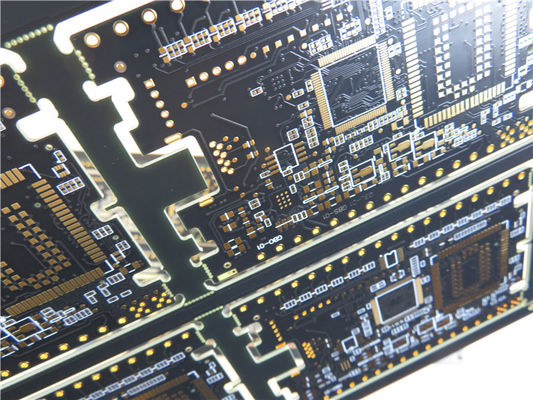

Ampliación de imagen : 4 capas revisten el tablero Matt Black Mask del PWB con cobre de 35um FR4

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Bicheng
Certificación:	UL, ISO9001, IATF16949
Número de modelo:	BIC-485.V1.0

Pago y Envío Términos:

Cantidad de orden mínima:	1pcs
Precio:	USD9.99-99.99
Detalles de empaquetado:	Vacío bags+Cartons
Tiempo de entrega:	8-9 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	5000pcs por mes

Contacto

Descripción detallada del producto

Materia prima:	FR-4	Cuenta de la capa:	4 capas
Grueso del PWB:	1.6m m	Tamaño del PWB:	320 x 151=6 PCS
Máscara de la soldadura:	Negro de Matt	Serigrafía:	Blanco
Peso de cobre:	Capa interna externa 18 de la capa 35 um/um	Final superficial:	oro de la inmersión
Alta luz:	4 capas de FR4 del tablero del PWB , Tablero de cobre del PWB de 35um FR4 , 35um de cobre tablero del PWB de 4 capas

Fabricación de la muestra del PWB del prototipo con la impedancia de 50 ohmios empleada FR-4 con Matt Black Mask y oro de la inmersión

1,1 descripción general

Éste es un tipo de 4 capas de la impedancia que el PWB controlado empleó el substrato FR-4 con Tg 170°C para el uso del sistema de la posición. impedancia coplanaria de 50 ohmios con el espacio de 15mil track/11mil en la capa inferior 4. Es serigrafía gruesa, blanca de 1,60 milímetros en la máscara negra mate de la soldadura que cubre ambos lados y el oro de la inmersión en los cojines. La materia prima es FR-4 IT180 de ITEQ Corp., tablero entero que suministra 6 PCBs por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.

1,2 características y ventajas

Material estándar industrial con alto Tg (175℃ por DSC) y confiabilidad termal excelente;

Asambleas sin plomo con una temperatura máxima del flujo de 260℃;

Planarity superficial excelente, útiles para PCBs con los paquetes de BGA reducir porcentaje de averías durante la asamblea y soldar;

El diseño de ingeniería evita que los problemas ocurran en pre la producción;

Método de envío diversificado;

Clase 3 de la clase 2/IPC de IPC;

1,3 usos

Generador del Rf

Seguimiento de GPS

Desplazadores de la fase

1,4 hoja del parámetro y de datos

TAMAÑO DEL PWB	320 x 151=6 PCS
TIPO DEL TABLERO	PWB de múltiples capas
Número de capas	4 capas
Componentes superficiales del soporte	SÍ
A través de componentes del agujero	SÍ
PILA DE LA CAPA	cobre ------- capa SUPERIOR de 17.8um (0.5oz) +plate
	Prepreg 0.21m m
	cobre ------- 17.8um (0.5oz) MidLayer 1
	FR-4 1.0m m
	cobre ------- 17.8um (0.5oz) MidLayer 2
	Prepreg 0.21m m
	cobre ------- capa de 17.8um (0.5oz) +plate BOT
TECNOLOGÍA
Rastro y espacio mínimos:	milipulgada 5,9 milipulgadas/5,9
Agujeros mínimos/máximos:	0,3 milímetros/3,175 milímetros
Número de diversos agujeros:	9
Número de agujeros de taladro:	1120
Número de ranuras molidas:	24
Número de recortes internos:	0
Control de la impedancia:	impedancia coplanaria de 50 ohmios con el espacio de 15mil track/11mil en la capa inferior 4
Número de finger del oro:	0
MATERIAL DEL TABLERO
Epóxido de cristal:	FR-4 Tg170℃, er<5>
Externo final de la hoja:	1 onza
Hoja final interna:	0,5 onzas
Altura final del PWB:	1,6 milímetros ±0.16
EL PLATEAR Y CAPA
Final superficial	Oro de la inmersión (22,1%) 0.1µm encima el níquel de los 3µm
Suelde la máscara para aplicarse a:	SUPERIOR e inferior, mínimo 12micron
Color de la máscara de la soldadura:	Matt Black, PSR-2000 ME8-160PS
Tipo de la máscara de la soldadura:	LPSM
CONTOUR/CUTTING	Encaminamiento
MARCA
Lado de la leyenda componente	SUPERIOR e inferior
Color de la leyenda componente	Blanco, S-380W, marca de Taiyo
Fabricante Name o logotipo:	Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA	Plateado a través del agujero (PTH), tamaño mínimo 0.3m m.
GRADO DE FLAMIBILITY	Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059"
Galjanoplastia del tablero:	0,0029"
Tolerancia del taladro:	0,002"
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

1,5 capacidad de la entrega rápida

Tipos	Plazo de ejecución normal (㎡del ≦1)	Plazo de ejecución rápido (㎡del ≦1)
2L	5 días	1 día
4L	5 días	2 días
6L	6 días	3 días
8L	7 días	4 días
10L	9 días	6 días
12L	10 días	6 días
14L	13 días	7 días
16L	14 días	7 días
18L	15 días	9 días
20L	16 días	10 días
22L	17 días	11 días
24L	18 días	12 días
26L	19 días	13 días
28L	20 días	14 días
30L	21 días	15 días
32L	22 días	16 días
>32 capas	Pendiente	Pendiente

Nota:

el plazo de ejecución 1.The está para la nueva orden.

2.Exclude domingo, días de fiesta.

3.There es limitación de la orden cada día.

tiempo de envío 4.Exclude.

técnicas especiales 5.Exclude, tales como cobre pesado, máscara peelable, persianas/enterrado vía el etc.

comunicaciones 6.Exclude para dirigir preguntas.
