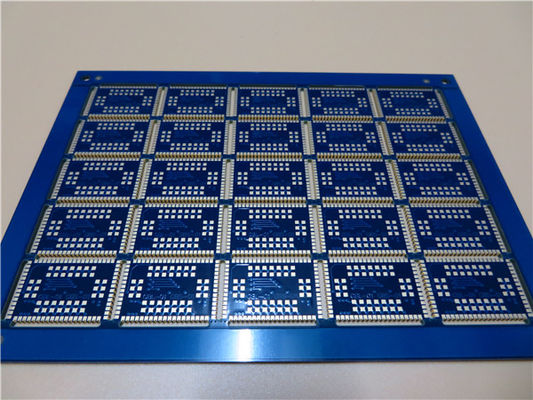

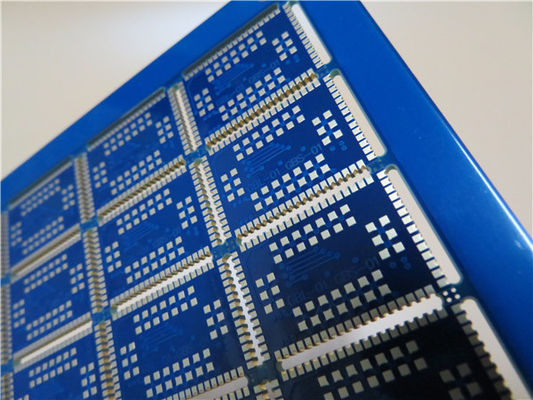

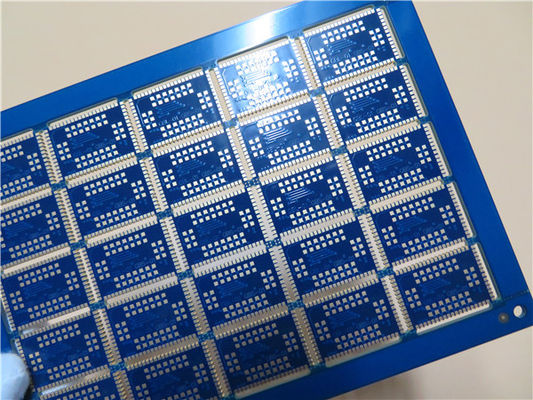

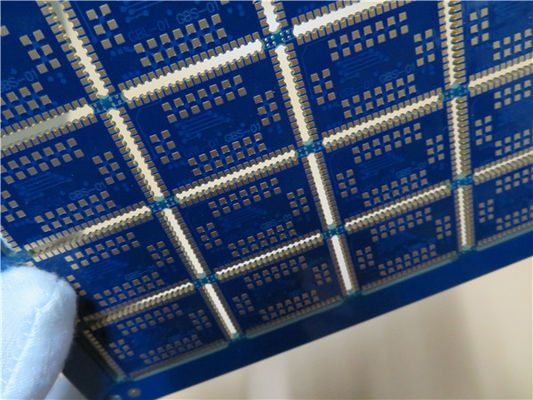

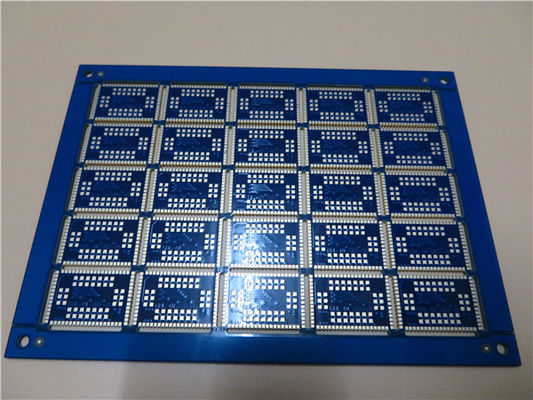

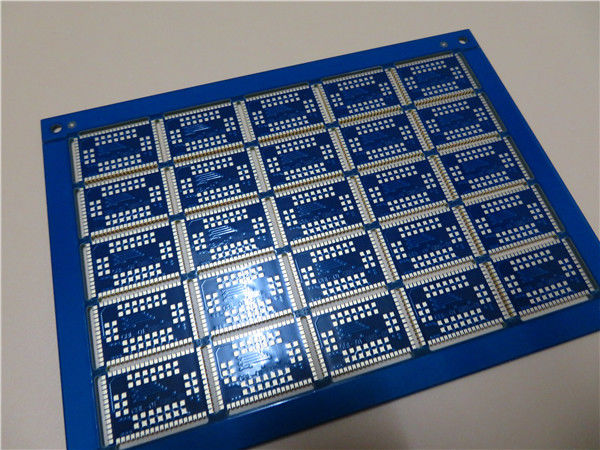

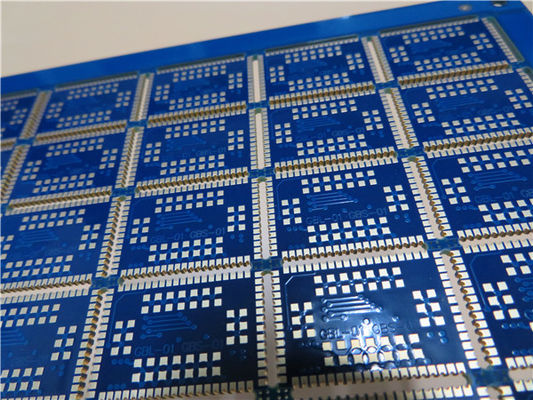

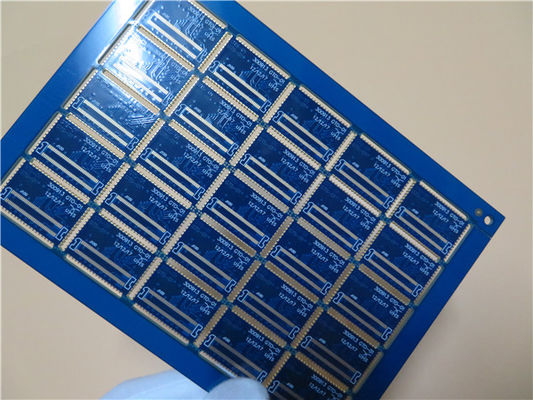

Prototipo de PCB que fabrica una placa de circuito de múltiples capas de PCB construida sobre FR-4 con revestimiento de borde catellado
1.1 Descripción general
Este es un tipo de PCB multicapa construido sobre sustrato FR-4 con Tg 135°C para la aplicación de aceleradores atómicos. Tiene 1,6 mm de espesor con serigrafía blanca (Taiyo) sobre máscara de soldadura azul (Onstatic) y oro de inmersión en almohadillas. El material base es de Shengyi, que suministra hasta 25 PCB por panel. Se fabrican según IPC 6012 Clase 2 utilizando los datos Gerber suministrados. Cada 25 paneles están empaquetados para su envío.
1.2 Características y beneficios
Conjuntos sin plomo con una temperatura máxima de reflujo de 260 ℃.
Buena resistencia a la oxidación y buena disipación del calor.
Buen efecto de blindaje
Prueba eléctrica y prueba de alto voltaje.
8000 tipos de PCB por mes
Sin cantidad mínima de pedido. 1 pieza está disponible.
Prueba de prototipo de PCB gratuita
1.3 Aplicaciones
Dispositivo de seguimiento GPS
Transformadores electricos
Módems USB
Sistemas de sonido portátiles
Jugador del juego
1.4 Parámetros y hoja de datos
| TAMAÑO DE LA PCB |
160,06x114,2mm = 25 uds. |
| TIPO DE TARJETA |
PCB multicapa |
| Número de capas |
PCB de 4 capas |
| Componentes de montaje en superficie |
SÍ |
| Componentes de orificio pasante |
SÍ |
| APILAMIENTO DE CAPAS |
Capa superior --- 0,018 mm +chapado |
| PP 2116 (54%) + 1080(64%)+2116(54%) |
| Capa interior 1 --- 0,018 mm |
| Núcleo FR-4 --- 0,79 mm |
| Capa interior 2 --- 0,018 mm |
| PP 2116 (54%) + 1080(64%)+2116(54%) |
| Capa inferior --- 0,018 mm +chapado |
| TECNOLOGÍA |
|
| Seguimiento y espacio mínimos: |
7,8 mil/7,1 mil |
| Agujeros mínimos/máximos: |
0,4mm/3,175mm |
| Número de agujeros diferentes: |
5 |
| Número de agujeros de perforación: |
491 |
| Número de ranuras fresadas: |
60 |
| Número de recortes internos: |
0 |
| Control de impedancia: |
0 |
| Número de dedo de oro: |
0 |
| MATERIAL DEL TABLERO |
|
| Epoxi de vidrio: |
FR-4 Tg135℃, S1141, Shengyi |
| Lámina final externa: |
1 onza |
| Lámina final interna: |
0,5 onzas |
| Altura final de PCB: |
1,6 mm ±0,16 |
| PLACA Y RECUBRIMIENTO |
|
| Acabado superficial |
Oro de inmersión (22,5%) 0,1 µm sobre níquel de 3 µm |
| Máscara de Soldadura Aplicar a: |
SUPERIOR e Inferior, mínimo 12 micras |
| Color de máscara de soldadura: |
Azul, R-500 BL, Onstatic |
| Tipo de máscara de soldadura: |
LPSM |
| CONTORNO/CORTE |
Enrutamiento |
| CALIFICACIÓN |
|
| Lado de la leyenda del componente |
ARRIBA y Abajo. |
| Color de la leyenda del componente |
Blanco, S-380W, Taiyo |
| Nombre o logotipo del fabricante: |
Marcado en el tablero en conductor y patas ZONA LIBRE |
| A TRAVÉS DE |
Orificio pasante chapado (PTH), tamaño mínimo 0,3 mm. |
| CALIFICACIÓN DE FLAMIBILIDAD |
Aprobación UL 94-V0 MÍN. |
| TOLERANCIA DE DIMENSIONES |
|
| Dimensión del contorno: |
0,0059" |
| Chapado de tablero: |
0,0029" |
| Tolerancia de perforación: |
0,002" |
| PRUEBA |
Prueba eléctrica 100% antes del envío. |
| TIPO DE OBRA A SUMINISTRAR |
archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
| VÍA DE SERVÍCIO |
En todo el mundo, a nivel mundial. |
1.5 Capacidad de entrega rápida
| Tipos |
Plazo de entrega normal (≦1m2) |
Plazo de entrega rápido (≦1m2) |
| 2L |
5 dias |
1 día |
| 4L |
5 dias |
2 dias |
| 6L |
6 dias |
3 dias |
| 8L |
7 dias |
4 dias |
| 10L |
9 dias |
6 dias |
| 12L |
10 dias |
6 dias |
| 14L |
13 dias |
7 dias |
| 16L |
14 dias |
7 dias |
| 18L |
15 dias |
9 dias |
| 20L |
16 dias |
10 dias |
| 22L |
17 dias |
11 dias |
| 24L |
18 dias |
12 dias |
| 26L |
19 dias |
13 dias |
| 28L |
20 dias |
14 dias |
| 30L |
21 dias |
15 dias |
| 32L |
22 dias |
16 dias |
| >32 capas |
Pendiente |
Pendiente |
Nota:
1.El plazo de entrega es para nuevos pedidos.
2.Excluir domingos y festivos
3.Hay una limitación de pedidos todos los días.
4.Excluir el tiempo de envío
5.Excluir técnicas especiales, como cobre pesado, máscara pelable, vía ciega/enterrada, etc.
6.Excluir comunicaciones por cuestiones de ingeniería.
