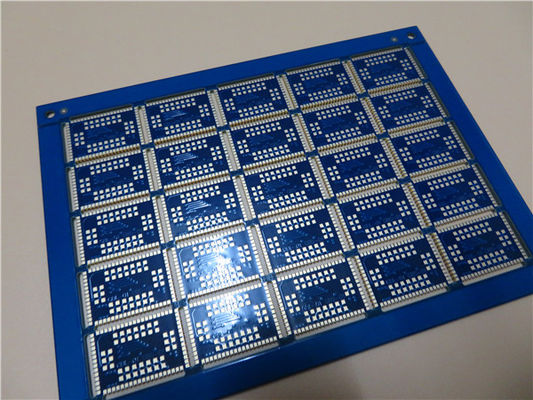

Prototipo del PWB que fabrica la placa de circuito de múltiples capas del PWB empleada FR-4 con la galjanoplastia de Catellated del borde
1,1 descripción general
Éste es un tipo de PWB de múltiples capas empleado el substrato FR-4 con Tg 135°C para el uso de aceleradores atómicos. Es 1,6 milímetros de grueso con la serigrafía blanca (Taiyo) en la máscara azul de la soldadura (Onstatic) y el oro de la inmersión en los cojines. La materia prima es de Shengyi que suministra 25 encima de PCBs por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.
1,2 características y ventajas
Asambleas sin plomo con una temperatura máxima del flujo de 260℃.
Buena resistencia de oxidación y buena disipación de calor.
Buen efecto que protege
Prueba eléctrica y prueba de alto voltaje
8000 tipos de PWB por mes
Ninguna cantidad de orden mínima. 1 pedazo está disponible.
Prueba gratuita del prototipo del PWB
1,3 usos
GPS que sigue el dispositivo
Transformadores eléctricos
Módems del USB
Sistemas de sonido portátiles
Jugador del juego
1,4 hoja del parámetro y de datos
| TAMAÑO DEL PWB |
160,06 x 114.2mm=25PCS |
| TIPO DEL TABLERO |
PWB de múltiples capas |
| Número de capas |
PWB de 4 capas |
| Componentes superficiales del soporte |
SÍ |
| A través de componentes del agujero |
SÍ |
| PILA DE LA CAPA |
Capa superior --- 0.018m m +plating |
| 2116 de los PP (el 54%) + 1080 (el 64%) +2116 (los 54%) |
| Innerlayer 1 --- 0.018m m |
| Base FR-4 --- 0.79m m |
| Innerlayer 2 --- 0.018m m |
| 2116 de los PP (el 54%) + 1080 (el 64%) +2116 (los 54%) |
| Capa inferior --- 0.018m m +plating |
| TECNOLOGÍA |
|
| Rastro y espacio mínimos: |
milipulgada 7,8 milipulgadas/7,1 |
| Agujeros mínimos/máximos: |
0,4 milímetros /3.175 milímetro |
| Número de diversos agujeros: |
5 |
| Número de agujeros de taladro: |
491 |
| Número de ranuras molidas: |
60 |
| Número de recortes internos: |
0 |
| Control de la impedancia: |
0 |
| Número de finger del oro: |
0 |
| MATERIAL DEL TABLERO |
|
| Epóxido de cristal: |
FR-4 Tg135℃, S1141, Shengyi |
| Externo final de la hoja: |
1 onza |
| Hoja final interna: |
0,5 onzas |
| Altura final del PWB: |
1.6m m ±0.16 |
| EL PLATEAR Y CAPA |
|
| Final superficial |
Oro de la inmersión (22,5%) 0.1µm encima el níquel de los 3µm |
| Suelde la máscara para aplicarse a: |
SUPERIOR e inferior, mínimo 12micron |
| Color de la máscara de la soldadura: |
Azul, R-500 BL, Onstatic |
| Tipo de la máscara de la soldadura: |
LPSM |
| CONTOUR/CUTTING |
Encaminamiento |
| MARCA |
|
| Lado de la leyenda componente |
SUPERIOR e inferior. |
| Color de la leyenda componente |
Blanco, S-380W, Taiyo |
| Fabricante Name o logotipo: |
Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
| VÍA |
plateado a través del agujero (PTH), tamaño mínimo 0.3m m. |
| GRADO DE FLAMIBILITY |
Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN |
|
| Dimensión del esquema: |
0,0059" |
| Galjanoplastia del tablero: |
0,0029" |
| Tolerancia del taladro: |
0,002" |
| PRUEBA |
Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN |
fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO |
Por todo el mundo, global. |
1,5 capacidad de la entrega rápida
| Tipos |
Plazo de ejecución normal (≦1m2) |
Plazo de ejecución rápido (≦1m2) |
| 2L |
5 días |
1 día |
| 4L |
5 días |
2 días |
| 6L |
6 días |
3 días |
| 8L |
7 días |
4 días |
| 10L |
9 días |
6 días |
| 12L |
10 días |
6 días |
| 14L |
13 días |
7 días |
| 16L |
14 días |
7 días |
| 18L |
15 días |
9 días |
| 20L |
16 días |
10 días |
| 22L |
17 días |
11 días |
| 24L |
18 días |
12 días |
| 26L |
19 días |
13 días |
| 28L |
20 días |
14 días |
| 30L |
21 días |
15 días |
| 32L |
22 días |
16 días |
| >32 capas |
Pendiente |
Pendiente |
Nota:
el plazo de ejecución 1.The está para la nueva orden
2.Exclude domingo, días de fiesta
3.There es limitación de la orden cada día.
tiempo de envío 4.Exclude
técnicas especiales 5.Exclude, tales como cobre pesado, máscara peelable, persianas/enterrado vía el etc.
comunicaciones 6.Exclude para dirigir preguntas.
