La capa multi de Tg170 FR4 imprimió a la placa de circuito tablero del PWB de 8 capas

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-481.V1.0

Materia prima:

Cuenta de la capa:

8 capas

Grueso del PWB:

1.6m m ±0.16

Tamaño del PWB:

210,72 x 212.42mm=1UP

Máscara de la soldadura:

Verde

Serigrafía:

Blanco

Peso de cobre:

Final superficial:

oro de la inmersión

Resaltar:

Placa de circuito impresa capa multi de Tg170 FR4

Placa de circuito impresa capa multi Tg170

Tg170 FR4 tablero del PWB de 8 capas

Descripción del Producto

Placa de circuito impresa de múltiples capas tablero del PWB de 8 capas empleado Tg170 FR-4 con el oro de la inmersión para la comunicación inalámbrica.

1,1 descripción general

Éste es un tipo de placa de circuito impresa 8 capas empleada el substrato de FR-4 Tg170 para el uso de la comunicación inalámbrica. Es 1,6 milímetros de grueso con la serigrafía blanca en máscara verde de la soldadura y el oro de la inmersión en los cojines. La materia prima es de la fuente 1 de ITEQ encima del tablero por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 20 paneles se embalan para el envío.

1,2 características y ventajas

Material estándar industrial con alto Tg (175℃ por DSC) y confiabilidad termal excelente.

Alto solderability, no el subrayar de placas de circuito y menos contaminación de la superficie del PWB.

Prueba eléctrica y prueba de alto voltaje

Entrega rápida y puntual

Dinero-ahorro, Preocupación-ahorro y ahorrador de trabajo

Prueba gratuita del prototipo del PWB

1,3 usos

Vigilancia video

Convertidores

Convertidor eléctrico

Usos de sistema integrados

1,4 hoja del parámetro y de datos

Número de capas	8
Tipo del tablero	PWB de múltiples capas
Tamaño del tablero	210,72 x 212.42mm=1UP
Grueso del tablero	1,60 milímetro +/--0,16
Material del tablero	FR-4
Proveedor material del tablero	ITEQ
Valor del Tg del material del tablero	170℃

Grueso del Cu de PTH	≥20 um
Thicknes internos del Cu de Iayer	35 um (1oz)
Grueso superficial del Cu	35 um (1oz)

Tipo de la máscara de la soldadura y no. del modelo.	LPSM, PSR-2000GT600D
Proveedor de la máscara de la soldadura	TAIYO
Color de la máscara de la soldadura	Verde
Número de máscaras de la soldadura	2
Grueso de la máscara de la soldadura	14 um

Tipo de tinta de la serigrafía	IJR-4000 MW300
Proveedor de la serigrafía	TAIYO
Color de la serigrafía	Blanco
Número de serigrafía	1

Rastro de Mininum (milipulgada)	5,8 milipulgada
Gap mínimo (milipulgada)	5,4 milipulgada

Final superficial	Oro de la inmersión
RoHS requirió	Sí
Alabeo	0,25%
Prueba de choque termal	Paso, 288±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Prueba de Solderablity	Paso, 255±5℃, 5 segundos que mojan área lo menos el 95%
Función	Prueba eléctrica del paso del 100%
Ejecución	Conformidad con la clase 2 de IPC-A-600H y de IPC-6012C
Tabla del taladro (milímetros)
T1	0,450
T2	0,600
T3	0,800
T4	0,900
T5	0,950
T6	1,000
T7	1,250
T8	1,300
T9	1,400
T10	1,600
T11	1,700
T12	2,000
T13	2,550
T14	3,000
T15	3,250
T16	3,500

1,5 diseño para la fabricación (5)

Serial NO.	Procedimiento	Artículo	Capacidad de fabricación
			De gran capacidad (S<100 m="">	Volumen medio (S<10 m="">	Prototipo (S<1m>
			De gran capacidad (S<100 m="">	Volumen medio (S<10 m="">	Prototipo (S<1m>
66	Proceso del contorno	Método de proceso del contorno	CNC que muele, V-CUT, golpecito del desbloqueo, agujeros del desbloqueo, perforando
67		Router mínimo	0.8m m
68		Min.tolerance del contorno	±0.15mm	±0.13mm	±0.1mm
69		Min.distance del contorno que muele (ninguna exposición de cobre)	12mil	10mil	8mil
70		Ángulo de V-CUT	grado 20,30,45,60 ±5
71		Grado de simetría de V-CUT	±6mil	±5mil	±4mil
72		Tolerancia del grueso residual de V-CUT	±6mil	±5mil	±4mil
73		Tolerancia del ángulo del chaflán del finger del oro	grado ±5	grado ±5	grado ±5
74		Tolerancia del grueso residual del borde biselado del finger del oro	±5mil	±5mil	±5mil
75		Radio mínimo de la esquina interna	0.4m m
76		Distancia mínima del borde al V-corte (ninguna exposición de cobre)	18mil (cortador del V-surco de los grados grueso, 20 de 1.6m m)	14mil (cortador del V-surco de los grados grueso, 20 de 1.6m m)	12mil (cortador del V-surco de los grados grueso, 20 de 1.6m m)
77			20mil (cortador del V-surco de los grados grueso, 30 de 1.6m m)	18mil (cortador del V-surco de los grados grueso, 30 de 1.6m m)	16mil (cortador del V-surco de los grados grueso, 30 de 1.6m m)
78			24mil (cortador del V-surco de los grados grueso, 45 de 1.6m m)	22mil (cortador del V-surco de los grados grueso, 45 de 1.6m m)	20mil (cortador del V-surco de los grados grueso, 45 de 1.6m m)
79			30mil (cortador del V-surco de los grados grueso, 60 de 1.6m m)	28mil (cortador del V-surco de los grados grueso, 60 de 1.6m m)	26mil (cortador del V-surco de los grados grueso, 60 de 1.6m m)

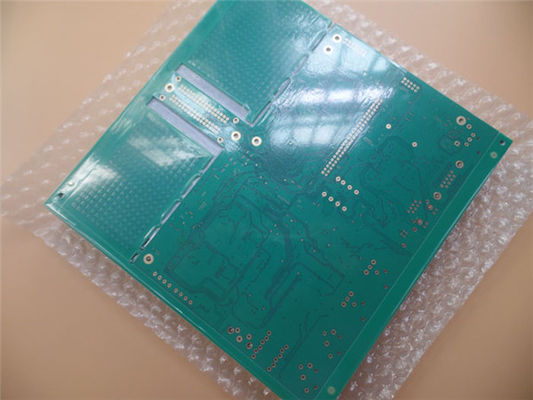

La capa multi de Tg170 FR4 imprimió a la placa de circuito tablero del PWB de 8 capas 1
