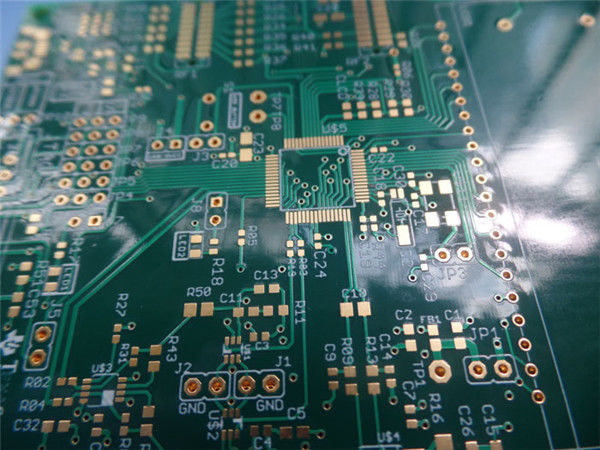

Placa de circuito impresa automotriz de alta densidad de FR4 Tg170 con oro de la inmersión

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-477.V1.0

Materia prima:

Recuento de capas:

6 Capas

Espesor de PCB:

1.6m m ±0.16

Tamaño de placa de circuito impreso:

54.99 x 87.50 mm = 1UP

Máscara de soldadura:

Verde

Serigrafía:

Blanco

Peso de cobre:

Acabado superficial:

Oro de inmersión

Resaltar:

Placa de circuito impresa automotriz del oro de la inmersión

Placa de circuito impresa automotriz de FR4 Tg170

PWB de alta densidad de FR4 Tg170

Descripción del Producto

PCB de alta densidad de múltiples capas PCB de alta densidad a través de una placa de circuito lleno con oro de inmersión para dispositivos de seguimiento GPS

1.1 Descripción general

Este es un tipo de placa de circuito impreso de 6 capas construido en FR-4 Tg170 sustrato para la aplicación de dispositivos de seguimiento GPS.6 mm de espesor con serigrafía blanca en una máscara de soldadura verde y oro de inmersión en almohadillas. El material base es de ITEQ que suministra una sola placa. Las vías con 0,3 mm están llenas de resina y revestidas de forma plana (a través de una almohadilla). Se fabrican según IPC 6012 Clase 2 utilizando los datos Gerber suministrados.Cada una de las 25 tablas está empacada para su envío..

1.2 Características y beneficios

Compatible con RoHS y adecuado para necesidades de alta fiabilidad térmica

Excelente planitud superficial para los componentes montados en CSP para reducir la tasa de fallas durante el montaje y la soldadura.

Prueba de fiabilidad, prueba de resistencia al aislamiento y prueba de contaminación iónica

Taller de 16000 metros cuadrados

Citación de 12 horas

No hay quejas de calidad para ahorrar dinero.

1.3 Aplicaciones

Las demás máquinas

Enrutador ADSL

Computación industrial

Análisis del tiempo

1.4 Parámetro y ficha de datos

Número de capas	6
Tipo de tablero	PCB de varias capas
Tamaño del tablero	54.99 x 87.50 mm = 1UP
espesor del tablero	1.6 mm +/- 0.16
Material del tablero	Fr-4
Proveedor de material de tablero	El ITEQ
Tg Valor del material del tablero	170 °C

espesor de PTH Cu	≥ 20 um (véanse los detalles de las paredes de los orificios)
Espesor de las capas internas	35 mm (1 oz)
espesor de la superficie Cu	35 mm (1 oz)

Tipo y número de modelo de máscara de soldadura.	El sistema de control de las emisiones de gases de efecto invernadero (LPSM, PSR-2000GT600D)
Proveedor de máscaras de soldadura	- ¿Qué es esto?
Color de la máscara de soldadura	El verde
Número de máscaras de soldadura	2
espesor de la máscara de soldadura	13um

Tipo de tinta de serigrafía	TAIYO, IJR-4000 MW300
Proveedor de serigrafía	El TAIYO
El color de la seda	Blanco
Número de pantallas de seda	1

Las pruebas de detección deben realizarse en un solo lugar.	7 millones
Diferencia mínima (mil)	4.9 mil

Finalización de la superficie	Oro de inmersión
Se requiere el RoHS	- ¿ Qué?
Página de guerra	00,25%
Tabla de perforación (mm)
T1	1.000
T2	3.175

Prueba de choque térmico	Pasado, 288 ± 5 ° C, 10 segundos, 3 ciclos sin delaminación, sin ampollas.
Prueba de soldadura	Pasado, 255±5°C,5 segundos Área de humedecimiento Al menos 95%
Función	Superado el ensayo eléctrico al 100%
Trabajo de mano	Cumplimiento de las normas IPC-A-600H y IPC-6012C, clase 2
Tabla de perforación (mm)	T1: 0600
	T2: 0.700
	T3:0.800
	T4: uno.000
	T5: 1.100
	T6: uno.250
	T7: uno.850
	T8: 4.000
	T9: 4.325

1.5 Diseño para la fabricación (1)

Número de serie.	Procedimiento	Punto de trabajo	Capacidad de fabricación
			Gran volumen (S<100 m2)	Volumen medio (S<10 m2)	El número de unidades de producción es el siguiente:
			Gran volumen (S<100 m2)	Volumen medio (S<10 m2)	El número de unidades de producción es el siguiente:
1	La capa interna (18um, 35um, 70um, etc. son de cobre acabado.	Min. aislamiento de las capas	0.1 mm	0.1 mm	0.06 mm
2		Min. pista y espaciamiento	5/5mil ((18um)	4/4mil ((18um)	3/3.5mil ((18um)
3			5/5mil ((35um)	4/4mil ((35um)	3 / 4 milímetros (35 mm)
4			7/9mil ((70um)	6/8 milímetros (70 mm)	6/7 milímetros (70 mm)
5			El 11 de septiembre	8/10mil ((105um)	8/9mil ((105um)
6			13/13mil (~ 140um)	12/12mil (~ 140um)	12/11mil ((140um)
7		Distancia mínima desde el taladro hasta el conductor	4 Capa 10mil,6 capa 10mil,8-12 capa 12mil	4 capas 8mil,6 capas 8mil,8-12 capas 10mil,14-20 capas 14mil,22-32 capas 18mil	4 capa 6mil,6 capa 6mil,8-14 capa 8mil,16-22 capa 12mil,24-32 capa 14mil
8		Ancho mínimo del anillo anular en la capa interna	4 Capa 10mil ((35um),≥6 Capa 14mil ((35um)	4 Capa 8mil ((35um),≥6 capa 12mil ((35um)	4 Capa 6mil ((35um),≥6 Capa 10mil ((35um)
9		ancho del anillo de aislamiento de la capa interna ((Min)	10 mil (35 mm)	8 mil (35 mm)	6 mil (35um)
10		Diámetro de la almohadilla min.	20 mil (35 mm)	16 milímetros (35 mm)	16 milímetros (35 mm)
11		Distancia mínima desde el borde de la placa hasta el conductor (sin exposición de cobre) (capa interna)	Las demás partidas de las máquinas	12 mil ((35um))	8 mm (± 35 mm)
12		Peso máximo de cobre ((Capa interior y capa exterior)	3 OZ (( 105 um)	4 oz (unidad de 140 mm)	6 OZ (( 210 um)
13		Núcleo con diferentes láminas de cobre en ambos lados	/	18/35, 35/70 es decir	18/35, 35/70 es decir
