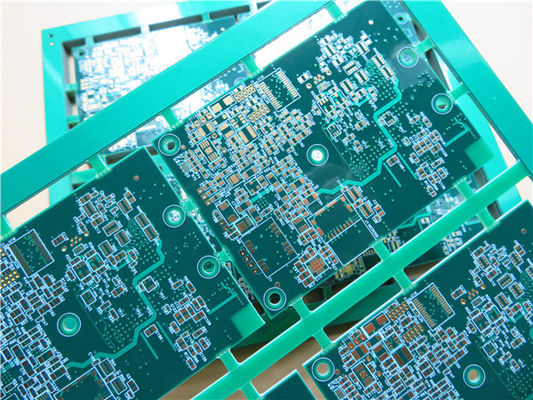

Sola placa de circuito de múltiples capas del PWB de la impedancia 1.6m m del final PWB de 10 capas

Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB
Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB Single End Impedance 1.6mm Multilayer PCB Circuit Board 10 Layer PCB

Ampliación de imagen :  Sola placa de circuito de múltiples capas del PWB de la impedancia 1.6m m del final PWB de 10 capas

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-475.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Descripción detallada del producto
Materia prima: FR-4 Cuenta de la capa: 10 capas
Grueso del PWB: 1.6m m ±0.16 Tamaño del PWB: 199 x 170mm=4PCS
Máscara de la soldadura: verde Serigrafía: Blanco
Peso de cobre: 1oz Final superficial: oro de la inmersión
Alta luz:

Placa de circuito de múltiples capas del PWB de 10 capas

,

placa de circuito de múltiples capas del PWB de 1.6m m

,

1.6m m PWB de 10 capas


Placa de circuito de terminación única controlada de la impedancia del PWB de la impedancia diferenciada sistemas de satélites del tablero del PWB de 10 capas

1,1 descripción general
Éste es un tipo de PWB de múltiples capas empleado el substrato FR-4 con Tg 170°C para el uso de sistemas de satélites con cobre de 10 capas. Es 1,6 milímetros de grueso con la serigrafía blanca (Taiyo) en la máscara verde de la soldadura (Taiyo) y el oro de la inmersión en los cojines. Esto es también una impedancia controló el PWB con impedancia de terminación única de 50 ohmios y 97 ohmios con control diferenciado de la impedancia. La materia prima es de ITEQ que suministra 4 encima de PCBs por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.

1,2 características y ventajas
Asambleas sin plomo con una temperatura máxima del flujo de 260℃
El proceso de SMT es resistente a soldar de flujo, resistente volver a trabajar.
Las líneas de señales forman un constante de baja impedancia a la tierra
Inspección estricta de WIP y supervisión e instrucción de trabajo
La UL, ISO14001, TS16949 certificó
servicio post-venta Molestia-libre, uno por
Entrega a tiempo: el >98%

Sola placa de circuito de múltiples capas del PWB de la impedancia 1.6m m del final PWB de 10 capas 0

1,3 usos
GPS que sigue los dispositivos
Aumentador de presión de la señal del G/M
Tableros de instrumentos automotrices

1,4 hoja del parámetro y de datos
TAMAÑO DEL PWB 199 x 170mm=4PCS
TIPO DEL TABLERO PWB de múltiples capas
Número de capas 10 capas
Componentes superficiales del soporte
A través de componentes del agujero
PILA DE LA CAPA cobre ------- capa SUPERIOR de 18um (0.5oz) +plate
Prepreg 0.1016m m (4mil)
cobre ------- tierra plana 35um (1oz)
FR-4 0.127m m (5 milipulgada)
cobre ------- (0,5 onzas) señal 18um SIG1
Prepreg 0,127 milímetros (5mil)
cobre ------- (0,5 onzas) señal 18um SIG2
Prepreg 0.127m m (5 milipulgada)
cobre ------- 35um (1oz) PWR plano
FR-4 0.330m m (13mil)
cobre ------- tierra plana 35um (1oz)
Prepreg 0.127m m (5 milipulgada)
cobre ------- 18 um señal (0,5 onzas) SIG3
Prepreg 0.127m m (5 milipulgada)
cobre ------- 18 um señal (0,5 onzas) SIG4
Prepreg 0.127m m (5 milipulgada)
cobre ------- tierra plana 35um (1oz)
Prepreg 0.1016m m (4mil)
cobre ------- señal 35um (1oz) BOT
TECNOLOGÍA
Rastro y espacio mínimos: 4mil/4mil
Agujeros mínimos/máximos: 0.25/4.2m m
Número de diversos agujeros: 15
Número de agujeros de taladro: 850
Número de ranuras molidas: 10
Número de recortes internos: 0
Control de la impedancia: SÍ. Capa superior, rastro de 7,0 milipulgadas 50 ohmios de solo final. Capa de la señal de la capa 3, impedancia diferenciada del rastro-espacio de 4.0/4.0 milipulgadas = 91 ohmios; impedancia diferenciada del rastro-espacio de 4.0/6.0 milipulgadas = 97 ohmios.
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: FR-4 TG170℃, er<5>
Externo final de la hoja: 1oz
Hoja final interna: 1oz
Altura final del PWB: 1.6m m ±0.16
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión (30,1%) 0.1µm encima el níquel de los 3µm
La máscara de la soldadura se aplica a: SUPERIOR e inferior, mínimo 12micron
Color de la máscara de la soldadura: Verde, PSR-2000 KX700G, Taiyo Supplied.
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento, agujeros del sello.
MARCA
Lado de la leyenda componente SUPERIOR e inferior.
Color de la leyenda componente Blanco, S-380W, Taiyo Supplied.
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA plateado a través del agujero (PTH), mínimo vía 10 milipulgadas.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.

Sola placa de circuito de múltiples capas del PWB de la impedancia 1.6m m del final PWB de 10 capas 1

1,5 partido de la impedancia del PWB de la impedancia
Si hay transmisión de la señal en la placa de circuito, se espera que sea transmitido suavemente del extremo de envío al lado receptor bajo condición de la pérdida de energía mínima, y el lado receptor puede la absorbe totalmente sin ninguna reflexión. Para alcanzar esta clase de transmisión, la impedancia del circuito debe ser igual a la impedancia interna del extremo de envío, que se llama “partido de la impedancia.”
Tan cuando la señal se transmite en el PWB, la impedancia característica del tablero del PWB se debe hacer juego con la impedancia electrónica de los componentes de cabeza y de la cola. Una vez que el valor de la impedancia excede la tolerancia, la energía transmitida de la señal será reflejada, dispersada, atenuada o retrasada, dando por resultado señal y la distorsión incompletas de la señal.

El partido de la impedancia es uno de los elementos del diseño al diseñar los circuitos de alta velocidad del PWB. Sin embargo, el valor de la impedancia se relaciona absolutamente con la conexión de modo. Por ejemplo, si el cableado en la capa superficial o la capa interna, la distancia de la capa del poder de la referencia o de la capa de la tierra, la anchura del cableado, el material del PWB, el etc. afectarán a la impedancia característica del cableado. Es decir, el valor de la impedancia puede ser determinado sólo después de atar con alambre la disposición, mientras que la impedancia característica producida por diversos fabricantes del PWB es también levemente diferente. La condición de conexión de la disposición de la discontinuidad de la impedancia no se puede considerar totalmente en el software de simulación general debido a la limitación del modelo del circuito o el algoritmo matemático utilizó. En este caso, solamente algunos temninators, tales como resistores de la serie, pueden ser reservados en el diagrama esquemático atenuar el efecto de la impedancia de conexión discontinua. El método para solucionar totalmente el problema todavía está intentando evitar el acontecimiento de las discontinuidades de la impedancia al atar con alambre la disposición.

Sola placa de circuito de múltiples capas del PWB de la impedancia 1.6m m del final PWB de 10 capas 2
