La impedancia de cobre 1oz controló el PWB 8 capas para HDMI inalámbrico

La impedancia de cobre 1oz controló el PWB 8 capas para HDMI inalámbrico
La impedancia de cobre 1oz controló el PWB 8 capas para HDMI inalámbrico La impedancia de cobre 1oz controló el PWB 8 capas para HDMI inalámbrico La impedancia de cobre 1oz controló el PWB 8 capas para HDMI inalámbrico

Ampliación de imagen :  La impedancia de cobre 1oz controló el PWB 8 capas para HDMI inalámbrico

Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng
Certificación: UL, ISO9001, IATF16949
Número de modelo: BIC-473.V1.0
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: USD9.99-99.99
Detalles de empaquetado: Vacío bags+Cartons
Tiempo de entrega: 8-9 días laborables
Condiciones de pago: T/T
Capacidad de la fuente: 5000pcs por mes
Contacto

La impedancia de cobre 1oz controló el PWB 8 capas para HDMI inalámbrico

descripción
Materia prima: FR-4 Cuenta de la capa: 8 capas
Grueso del PWB: 1.6m m ±0.16 Tamaño del PWB: 109,3 x 107.41mm=1PCS
Máscara de la soldadura: verde Serigrafía: Blanco
Peso de cobre: 1oz Final superficial: oro de la inmersión
Resaltar:

la impedancia 1oz controló el PWB

,

La impedancia de 8 capas controló el PWB

,

placa de circuito de 1oz HDMI


Placa de circuito diferenciada controlada de la impedancia del PWB de la impedancia PWB de 8 capas para HDMI inalámbrico

1,1 descripción general
Éste es un tipo de placa de circuito impresa 8 capas empleada el substrato FR-4 con Tg 170°C para el uso de HDMI inalámbrico. Es 1,6 milímetros de grueso con la serigrafía blanca (Taiyo) en la máscara verde de la soldadura (Taiyo) y el oro de la inmersión en los cojines. Es también un PWB controlado de la impedancia con impedancia de terminación única y la impedancia del diferencial controladas encendido en capa superior y la capa inferior. La materia prima es de Taiwán ITEQ que suministra 1 encima del PWB por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.

1,2 características y ventajas
Asambleas sin plomo con una temperatura máxima del flujo de 260℃
Alto solderability, no el subrayar de placas de circuito y menos contaminación de la superficie del PWB.
Inspección de AOI
8000 tipos de PWB por mes
12 horas de cita
Panelization gratuito del PWB

1,3 usos
Adaptador del USB
Dongle de WiFi USB
Módem de GPRS

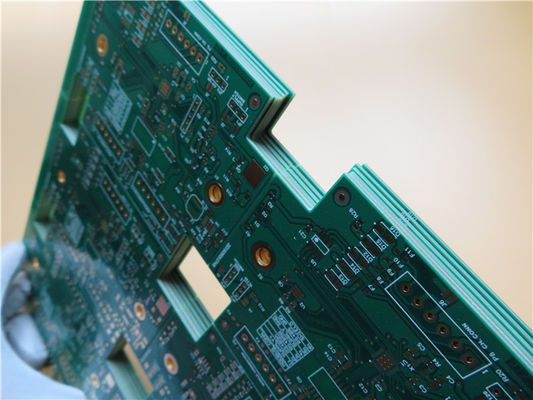

La impedancia de cobre 1oz controló el PWB 8 capas para HDMI inalámbrico 0

1,4 hoja del parámetro y de datos
TAMAÑO DEL PWB 109,3 x 107.41mm=1PCS
TIPO DEL TABLERO PWB de múltiples capas
Número de capas 8 capas
Componentes superficiales del soporte SÍ
A través de componentes del agujero SÍ
PILA DE LA CAPA cobre ------- capa SUPERIOR de 18um (0.5oz) +plate
Prepreg 7628 (el 43%) 0.195m m
cobre ------- 35um (1oz) MidLayer 1
FR-4 0.2m m
cobre ------- 35um (1oz) MidLayer 2
Prepreg 7628 (el 43%) 0.195m m
cobre ------- 35um (1oz) MidLayer 3
FR-4 0.2m m
cobre ------- 35um (1oz) MidLayer 4
Prepreg 7628 (el 43%) 0.195m m
cobre ------- 35um (1oz) MidLayer 5
FR-4 0.2m m
cobre ------- 35um (1oz) MidLayer 6
Prepreg 7628 (el 43%) 0.195m m
cobre ------- capa de 18um (0.5oz) +plate BOT
TECNOLOGÍA
Rastro y espacio mínimos: 4mil/4mil
Agujeros mínimos/máximos: 0.3/6.19m m
Número de diversos agujeros: 24
Número de agujeros de taladro: 5158
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia: Trace Width de terminación única: L1, L3, L6, 18 4mils --- 50 ohmios, rastro diferenciado/espacio: capa superior 5.1/6.0 milipulgadas -- 90 ohmios, 5,1/8 milipulgadas --- 100 ohmios, L6 5,1/8 milipulgadas --- 100 ohmios; capa inferior 5,1 milipulgada /6 milipulgadas --- 90 ohmios, 5.1mils/8 milipulgadas --- 100 ohmios
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: FR-4 TG170℃, er<5>
Externo final de la hoja: 1oz
Hoja final interna: 1oz
Altura final del PWB: 1.6m m ±0.16
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión (26,1%) 0.05µm encima el níquel de los 3µm
Suelde la máscara para aplicarse a: SUPERIOR e inferior, mínimo 12micron
Color de la máscara de la soldadura: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento, agujeros del sello.
MARCA
Lado de la leyenda componente SUPERIOR e inferior.
Color de la leyenda componente Blanco, IJR-4000 MW300, Taiyo Supplied.
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA Plateado a través del agujero (PTH), vía en el cojín, la resina vía el enchufe, vía capsulado.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059" (0.15m m)
Galjanoplastia del tablero: 0,0030" (0.076m m)
Tolerancia del taladro: 0,002" (0.05m m)
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.

1,5 impedancia característica
La impedancia característica del conductor en la placa de circuito impresa es un indicador importante del diseño de circuito, especialmente en el diseño del PWB de circuito de alta frecuencia. Si la impedancia característica del conductor es constante y el hacer juego con la impedancia característica requerida por el dispositivo o la señal se debe tomar en la consideración. Por lo tanto, estos dos conceptos en el diseño de la confiabilidad de diseño del PWB se deben prestar la atención.

Habrá una variedad de transmisión de la señal en el conductor de la placa de circuito. Para aumentar el índice de transmisión, debe aumentar su frecuencia. Debido a los factores del circuito sí mismo tal como aguafuerte, grueso de la pila, anchura de pista y así sucesivamente es diferente, causará los cambios del valor de la impedancia, dando por resultado su distorsión de la señal. Por lo tanto, el valor de la impedancia del conductor en placa de circuito de alta velocidad se debe controlar dentro de cierta gama, conocida como el “control de la impedancia”. Los factores que afectan a la impedancia del cableado del PWB son principalmente la anchura de la pista de cobre, el grueso de la pista de cobre, la constante dieléctrica del dieléctrico, el grueso del dieléctrico, el grueso del cojín, la trayectoria de la capa de tierra, los alambres alrededor del cableado, etc. La impedancia del cableado en el tablero se debe controlar tan en el diseño del PWB para evitar la reflexión de la señal y otros problemas de la integridad de interferencia electromágnetica y de señal lo más lejos posible, para garantizar la estabilidad del uso real del tablero del PWB. Usted puede referir a la fórmula empírica correspondiente para el método del cálculo de la línea y de la línea impedancia de la microcinta de tira en tablero del PWB.

La impedancia de cobre 1oz controló el PWB 8 capas para HDMI inalámbrico 1
