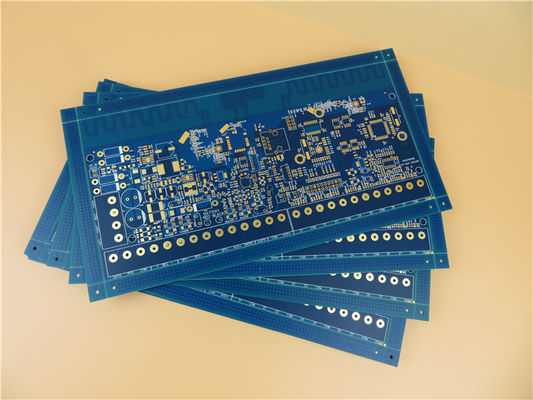

Mat Blue 50 Ohm PCB controlado por impedancia para equipos médicos

Cuota De Producción:	1pcs
Precio:	USD9.99-99.99
Embalaje Estándar:	Vacío bags+Cartons
Período De Entrega:	8-9 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	5000pcs por mes

Detalles Información

Descripción del Producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng

Certificación

UL, ISO9001, IATF16949

Número de modelo

BIC-471.V1.0

Materia prima:

Recuento de capas:

4 capas

Espesor de PCB:

1.6 mm ± 0.16

Tamaño de placa de circuito impreso:

250 x 130 = 1 pieza

Máscara de soldadura:

Matt azul

Serigrafía:

Blanco

Peso de cobre:

Acabado superficial:

Oro de inmersión

Resaltar:

PWB de Matt Blue Medical Equipment

PWB del equipamiento médico de 50 ohmios

La impedancia de 50 ohmios controló el PWB

Descripción del Producto

PCB controlado por impedancia 50 Ohm Placa de circuito de impedancia Matt PCB azul para adaptador de audio

1.1 Descripción general

Este es un tipo de PCB azul mate construido en sustrato FR-4 con Tg 170 ° C para la aplicación de adaptador de audio bluetooth.60 mm de espesor con una capa externa de 1 oz y una capa interna de media onza. pantalla de seda blanca sobre máscara de soldadura azul mate en ambos lados superior e inferior. acabado de superficie es oro de inmersión en las almohadillas. hay 50 ohm de impedancia coplanar con 15 millas de pista / 12 millas de espacio en la capa superior.El material base se utiliza del ITEQ IT-180Se fabrican según IPC 6012 Clase 2 usando los datos de Gerber suministrados cada uno de los 25 paneles está envasado para el envío.

1.2 Características y beneficios

Material estándar industrial con un Tg alto (175°C por DSC) y una excelente fiabilidad térmica.

Excelente fiabilidad térmica y resistencia a CAF, proporcionando fiabilidad a largo plazo para aplicaciones industriales y automotrices.

cumple la norma RoHS y es adecuado para necesidades de alta fiabilidad térmica;

Alta solderabilidad, no hay tensión de las placas de circuito y menos contaminación de la superficie de PCB;

Proceso SMT es resistente a la soldadura por reflujo, resistente a la transformación;

gestión y mantenimiento integrales de los equipos y control de procesos;

Inspección y seguimiento estrictos de los WIP, así como instrucción de trabajo;

inspección de la AOI;

Ahorro de dinero, ahorro de preocupaciones y ahorro de mano de obra;

Certificado UL, ISO14001, IATF16949;

1.3 Aplicaciones

Trazador GPS

Componentes electrónicos

Enrutador inalámbrico DSL

Rectificador de CA a CC

Sistemas informáticos integrados

1.4 Parámetro y ficha de datos

Tamaño del PCB	250 x 130 = 1 pieza
Tipo de tablero	PCB de varias capas
Número de capas	Cuatro capas.
Componentes montados en la superficie	- Sí, es cierto.
A través de componentes perforados	- Sí, es cierto.
El nivel de la carga	cobre ------- 17.8um ((0.5 oz) + capa superior de placa
	Prepreg 0,203 mm (8 mil) de espesor, FR-4
	cobre ------- 17,8um ((0,5 oz) Capa media 1
	Núcleo de 1.0 mm (39 mil) FR-4
	cobre ------- 17,8um ((0,5 oz) Capa media 2
	Prepreg 0,203 mm (8 mil) de espesor, FR-4
	cobre ------- 17,8um ((0,5 oz) + capa BOT de placa
La tecnología
Traza y espacio mínimos:	50,9 mil / 5,0 mil
Agujas mínimas / máximas:	0.8 mm / 3.85 mm
Número de agujeros diferentes:	11
Número de agujeros de perforación	527
Número de ranuras fresadas:	0
Número de recortes internos:	0
Control de la impedancia:	Impedancia coplanar de 50 ohms con 15 millas de vía / 12 millas de espacio en la capa superior
Número del dedo dorado:	0
Materiales para el tablero
Vidrio epoxi:	FR-4 Tg170°C, er<5.4.IT-180, ITEQ suministrado
Folios finales exteriores:	1 onza
En el interior de la lámina final:	0.5 onzas
Altura final del PCB:	1.6 mm ± 0.16
Revestimiento y revestimiento
Finalización de la superficie	Oro de inmersión (22,1%) 0,05 μm sobre 3 μm de níquel
Máscara de soldadura Aplicar a:	En la parte superior y inferior, 12 micrones mínimo
Color de la máscara de soldadura:	Matt Blue, KSM-6189BLM1 en el lugar donde se encuentra.
Tipo de máscara de soldadura:	El LPSM
Conto/corte	Enrutamiento, ranura en V
Marcado
Lado de la leyenda del componente	Por encima y por debajo.
Color de la leyenda del componente	Blanco, IJR-4000 MW300, marca Taiyo
Nombre o logotipo del fabricante:	Marcado en el tablero en un conductor y con piernas
VIA	Se trata de un sistema de control de velocidad de los motores de combustión interna.
Clasificación de la inflamabilidad	Se aplicará la norma de homologación de tipo ISOFIX.
TOLERANCIA de las dimensiones
Dimensión del contorno:	0.0059"
El revestimiento del tablero:	0.0029"
Tolerancia del taladro:	0.002"
TEST	Prueba eléctrica al 100% antes del envío
Tipo de obra de arte a suministrar	archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc
Área de servicio	En todo el mundo.

1.5 PCB de impedancia- coincidencia de impedancia

Si hay transmisión de señal en la placa de circuito, se espera que se transmita sin problemas desde el extremo emisor al extremo receptor bajo la condición de una pérdida de energía mínima,y el extremo receptor puede absorberlo completamente sin ningún reflejoPara lograr este tipo de transmisión, la impedancia del circuito debe ser igual a la impedancia interna del extremo emisor, que se llama "empate de impedancia".

Por lo tanto, cuando la señal se transmite en el PCB, la impedancia característica de la placa de PCB debe coincidir con la impedancia electrónica de los componentes de cabeza y cola.Una vez que el valor de la impedancia exceda la tolerancia, la energía de la señal transmitida se reflejará, se dispersará, se atenuará o retrasará, lo que dará lugar a una señal incompleta y a una distorsión de la señal.

La coincidencia de impedancia es uno de los elementos de diseño al diseñar circuitos de PCB de alta velocidad.si el cableado está en la capa superficial o en la capa interna, la distancia desde la capa de potencia de referencia o la capa de tierra, el ancho del cableado, el material del PCB, etc. afectarán a la impedancia característica del cableado.el valor de la impedancia solo se puede determinar después de la disposición del cableado, mientras que la impedancia característica producida por diferentes fabricantes de PCB también es ligeramente diferente.La condición de distribución de cableado de la discontinuidad de impedancia no se puede considerar completamente en el software de simulación general debido a la limitación del modelo de circuito o el algoritmo matemático utilizadoEn este caso, sólo se pueden reservar en el diagrama esquemático algunos temninadores, como las resistencias de serie, para mitigar el efecto de la impedancia discontinua del cableado.El método para resolver completamente el problema es todavía tratar de evitar la aparición de discontinuidades de impedancia cuando el cableado de la disposición.
