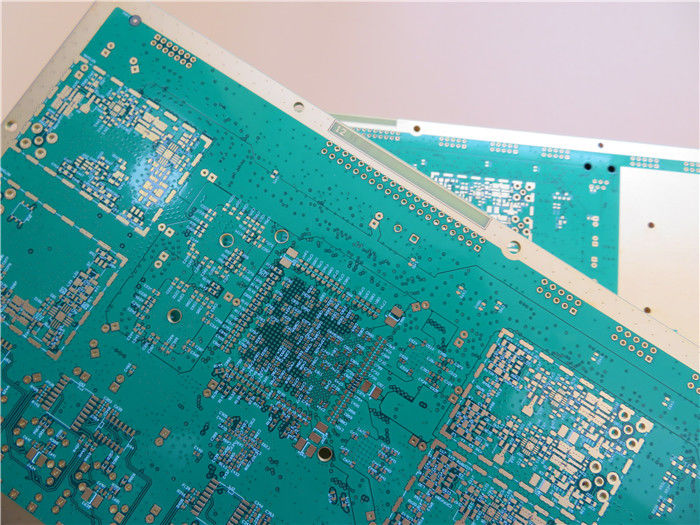

Immersión de oro PCB níquel/placado de oro placa de circuito con BGA y vía en la almohadilla para la transmisión de señal
1.1 Descripción general
Este es un tipo de PCB de múltiples capas construido en un sustrato FR-4 con Tg 135 °C para la aplicación de transmisión de señal con 12 capas de vía de cobre.0 mm de espesor con serigrafía blanca (Taiyo) en una máscara de soldadura verde (Taiyo) y oro de inmersión en almohadillasEl material base proviene de ITEQ que suministra PCB de un solo uso. Se fabrican según IPC 6012 Clase 2 utilizando los datos de Gerber suministrados. Cada 20 placas están empacadas para su envío.
1.2 Características y beneficios
Conjuntos libres de plomo con una temperatura máxima de reflujo de 260 °C.
Tiempo de almacenamiento largo (puede almacenarse durante más de 1 año en bolsa de vacío)
Mejora de la velocidad de transmisión de señales
Fabricación de PCB con las especificaciones requeridas.
Entrega rápida y puntual
Reconocido por UL y conforme a la Directiva RoHS
Capacidad del prototipo de PCB
1.3 Aplicaciones
Cargador de baterías solares
Rastreador de vehículos
Receptor GPS
Modem de SMS
Antenna de múltiples parejas
Sistemas telefónicos
1.4 Parámetro y ficha de datos
| Tamaño del PCB |
257 x 171.5 mm = 1 PCS = 1 diseño |
| Tipo de tablero |
PCB de varias capas |
| Número de capas |
12 capas |
| Componentes montados en la superficie |
- Sí, es cierto. |
| A través de componentes perforados |
- Sí, es cierto. |
| El nivel de la carga |
cobre ------- TOP 17um ((1 oz) + placa de 25um |
| Prepreg de 130 um 1080 x 2 |
| el cobre ------- L02 35um ((1 onza) |
| Núcleo de 150um FR-4 |
| el cobre ------- L03 35um ((1 onza) |
| Prepreg de 130 um 1080 x 2 |
| el cobre ------- L04 35um ((1 onza) |
| Núcleo de 150um FR-4 |
| el cobre ------- L05 35um ((1 onza) |
| Prepreg de 130 um 1080 x 2 |
| el cobre ------- L06 35um ((1 onza) |
| Núcleo de 150um FR-4 |
| el cobre ------- L07 35um ((1 onza) |
| Prepreg de 130 um 1080 x 2 |
| el cobre ------- L08 35um ((1 onza) |
| Núcleo de 150um FR-4 |
| el cobre ------- L09 35um ((1 onza) |
| Prepreg de 130 um 1080 x 2 |
| el cobre ------- L10 35um ((1 onza) |
| Núcleo de 150um FR-4 |
| el cobre ------- L11 35um ((1 onza) |
| Prepreg de 130 um 1080 x 2 |
| cobre ------- BOT 17um ((0,5 oz) + placa 25um |
| La tecnología |
|
| Traza y espacio mínimos: |
4 mil / 4 mil |
| Agujas mínimas / máximas: |
0.25 mm / 3,0 mm |
| Número de agujeros diferentes: |
26 |
| Número de agujeros de perforación |
4013 |
| Número de ranuras fresadas: |
0 |
| Número de recortes internos: |
0 |
| Control de la impedancia |
No |
| Materiales para el tablero |
|
| Vidrio epoxi: |
FR-4, ITEQ IT-140, Tg>135°C, er<5.4 |
| Folios finales exteriores: |
1 onza |
| En el interior de la lámina final: |
1 onza |
| Altura final del PCB: |
2.0 mm ± 10% |
| Revestimiento y revestimiento |
|
| Finalización de la superficie |
Oro de inmersión (ENIG) ((2 μ" sobre 100 μ" de níquel) |
| Máscara de soldadura Aplicar a: |
De arriba a abajo, 12 micones como mínimo. |
| Color de la máscara de soldadura: |
Verde, PSR-2000GT600D, suministrado por Taiyo. |
| Tipo de máscara de soldadura: |
El LPSM |
| Conto/corte |
Enrutamiento |
| Marcado |
|
| Lado de la leyenda del componente |
El TOP |
| Color de la leyenda del componente |
Blanco, IJR-4000 MW300, suministrado por Taiyo. |
| Nombre o logotipo del fabricante: |
Marcado en el tablero en un conductor y con piernas |
| VIA |
Vín en la almohadilla debajo del paquete BGA |
| Clasificación de la inflamabilidad |
Se aplicará la norma de homologación de tipo ISOFIX. |
| TOLERANCIA de las dimensiones |
|
| Dimensión del contorno: |
0.0059" (0,15 mm) |
| El revestimiento del tablero: |
0.0030" (0,076 mm) |
| Tolerancia del taladro: |
0.002" (0,05 mm) |
| TEST |
Prueba eléctrica al 100% antes del envío |
| Tipo de obra de arte a suministrar |
archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
| Área de servicio |
En todo el mundo. |
1.5 Ventajas de las placas de PCB con níquel inelectro y oro de inmersión
(1) Superficie plana
La característica más importante es que la superficie de todas las almohadillas es perfectamente plana, correspondiente a la superficie de cobre subyacente, con todos los bordes de la almohadilla y la vía cubiertos de níquel / oro.
(2) Baja tasa de defectos
Una razón importante para elegir la protección de la superficie con oro de inmersión es una tasa de fallas muy reducida durante el montaje y la soldadura en comparación con las placas recubiertas con soldadura y niveladas con aire caliente.Esto es especialmente cierto para los tableros de línea fina con una inclinación de los componentes de 0.5 mm (20 milis) o menos.
(3) Soldabilidad
La solderabilidad es alta, pero el tiempo de soldadura es un poco más largo (unos 5 segundos) en comparación con la soldadura en onda (3 segundos).
(4) Estabilidad dimensional
Dado que las tablas no están sujetas a temperaturas superiores a 90 ° C (194 ° F) durante la fabricación, la estabilidad dimensional es alta. This is of great importance when screen-printing solder paste on fine-line SMT boards because a better fit between the stencil and the pattern is achieved than in the case of solder coated and hot-air leveled boards.
