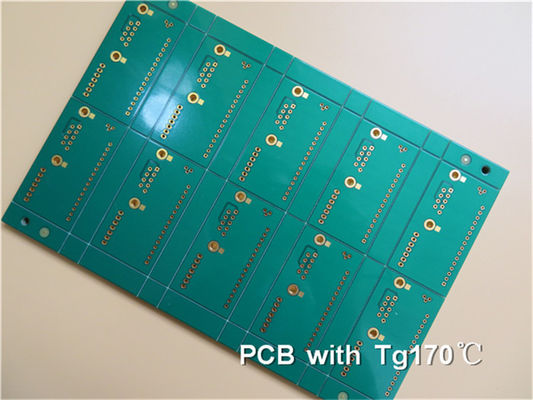

De la inmersión alto TG PWB del oro FR4 con el acabamiento superficial sin plomo de HASL

¿Qué es PCB de alta Tg?

¿Cuáles son las ventajas de usar alto PCB?

Temperatura de transición vítrea (Tg)

Las propiedades térmicas del sistema de resina se caracterizan por la temperatura de transición vítrea (Tg), que siempre se expresa en °C.La propiedad más comúnmente utilizada es la expansión térmica.Al medir la expansión frente a la temperatura, podemos obtener una curva como se muestra en la siguiente imagen.La Tg está determinada por la intersección de las tangentes de las partes plana y empinada de la curva de expansión.Por debajo de la temperatura de transición vítrea, la resina epoxi es rígida y vítrea.Cuando se supera la temperatura de transición vítrea, cambia a un estado blando y gomoso.

Para los tipos de resina epoxi más utilizados (grado FR-4), la temperatura de transición vítrea está en el rango de 115-130 °C, por lo que cuando se suelda la placa, la temperatura de transición vítrea se supera fácilmente.La placa se expande en la dirección del eje Z y tensiona el cobre de la pared del orificio.La expansión de la resina epoxi es de 15 a 20 veces mayor que la del cobre cuando se excede la Tg.Esto implica un cierto riesgo de agrietamiento de la pared en agujeros chapados, y cuanta más resina alrededor de la pared del agujero, mayor riesgo.Por debajo de la temperatura de transición vítrea, la relación de expansión entre el epoxi y el cobre es solo tres veces, por lo que aquí el riesgo de agrietamiento es insignificante.

Como se indicó anteriormente, cuando la temperatura de un PCB con alta Tg aumenta a un área determinada, el sustrato se convertirá en un "estado gomoso" desde un "estado vítreo", la temperatura en este momento se denomina temperatura de transición vítrea (Tg) del Placa PCB.Es decir, Tg es la temperatura máxima (°C) a la que el sustrato permanece rígido.En otras palabras, los materiales de sustrato de PCB ordinarios no solo se ablandan, deforman, derriten, etc. a altas temperaturas, sino que también tienen una fuerte disminución en las propiedades mecánicas y eléctricas (no creo que esté dispuesto a ver que esto le suceda a tus productos).

La Tg de la placa general está por encima de los 130 grados centígrados, la Tg alta es generalmente superior a los 170 grados centígrados, la Tg media es superior a los 150 grados centígrados. Las placas de circuito impreso con Tg ≥ 170 °C suelen denominarse PCB de alta Tg.

Si se aumenta la Tg de un sustrato, entonces las características de resistencia al calor, resistencia a la humedad, resistencia química y resistencia a la estabilidad, etc., de la PCB mejorarán y mejorarán.Cuanto mayor sea el valor de Tg, mejor será la resistencia a la temperatura de la placa, especialmente en el proceso sin plomo.La Tg alta es más utilizada hoy en día.

Alta Tg se refiere a alta resistencia al calor.Con el rápido desarrollo de la industria electrónica, especialmente el desarrollo de los productos electrónicos representados por computadoras a la tendencia de alta funcionalidad y alta multicapa, se requiere una mayor resistencia al calor del material de sustrato de PCB como garantía importante.La aparición y el desarrollo de la tecnología de paquetes de alta densidad representada por SMT, CMT, hace que la PCB sea cada vez más inseparable del soporte de alta resistencia al calor en aspectos de vía pequeña, circuitos finos y tendencia a adelgazamiento.

Por lo tanto, las diferencias entre el FR-4 normal y el FR-4 con alta Tg son que la resistencia mecánica, la estabilidad dimensional, la adhesividad, la absorción de agua, la descomposición térmica, la expansión térmica y otras condiciones son diferentes en el estado térmico, especialmente al calentarse después de la absorción de humedad. .El producto de alta Tg es obviamente mejor que los materiales de sustrato de PCB ordinarios.En los últimos años, los clientes que solicitan PCB de alta Tg han ido aumentando año tras año.
