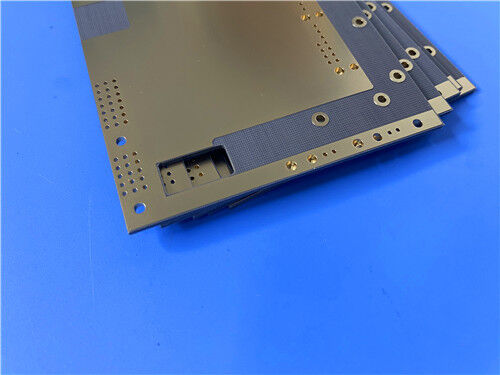

La placa de circuito impreso (PCB) de sustrato de microondas F4BM255 es una placa de circuito de alta frecuencia de 3 mm de espesor y alto rendimiento, construida para sistemas profesionales de transmisión de señales de microondas y RF. Con un grosor de cobre de 2 oz, acabado de oro de inmersión de doble cara, máscara de soldadura verde y serigrafía blanca, esta PCB mejorada ofrece una estabilidad eléctrica excepcional y un rendimiento de alta frecuencia constante en comparación con las placas F4B convencionales. Admite producción comercial a gran escala con una excelente relación costo-eficiencia, sirviendo como un reemplazo directo premium para sustratos de microondas importados para aplicaciones de comunicación, radar y satélite.PCB Especificaciones
ArtículoEspecificación
| Modelo de producto |
PCB de sustrato de microondas de alta frecuencia F4BM255 |
| Dimensión de la placa |
59 mm × 521 mm |
| Grosor de la placa terminada |
3 mm |
| Acabado de la superficie |
Oro de inmersión de doble cara, máscara de soldadura verde, serigrafía blanca |
| Material base |
Laminado compuesto de PTFE + fibra de vidrio |
| Foil de cobre emparejado |
Foil de cobre de 2 oz |
| Introducción al material F4BM255 |

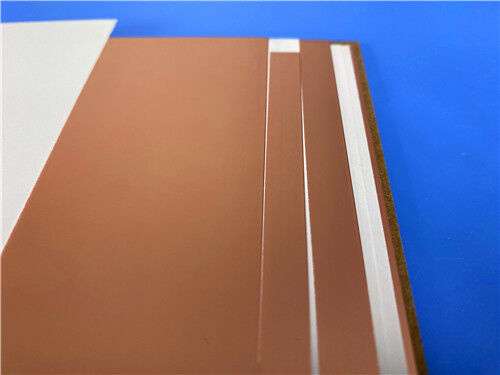

Este sustrato de microondas adopta una estructura compuesta premium compuesta de tela de fibra de vidrio de alta calidad, resina de PTFE y película de PTFE, fabricada a través de un proportionamiento científico y procesos de prensado de alta precisión. En comparación con los materiales F4B tradicionales, el F4BM255 presenta un rango de constante dieléctrica ajustable más amplio, menor pérdida dieléctrica, mayor resistencia de aislamiento y un rendimiento eléctrico general más estable. La fórmula del material permite un ajuste flexible de los parámetros cambiando la proporción de resina de PTFE y tela de fibra de vidrio: un mayor contenido de fibra de vidrio mejora eficazmente la estabilidad dimensional, reduce el coeficiente de expansión térmica y la deriva de temperatura, al tiempo que aumenta ligeramente la pérdida dieléctrica para lograr un rendimiento integral equilibrado. |
Los F4BM y F4BME comparten la misma fórmula de capa dieléctrica, y sus diferencias de rendimiento provienen principalmente de los tipos de foil de cobre emparejados para adaptarse a diferentes escenarios de aplicación. El F4BM se combina con foil de cobre ED, adecuado para aplicaciones sin indicadores PIM estrictos. El F4BME adopta foil de cobre RTF invertido, que presenta un excelente rendimiento PIM, un control de circuito más preciso y una menor pérdida de conductor para escenarios de alta frecuencia de alta precisión.
Diferencia de material F4BM y F4BME
Los F4BM y F4BME presentan la misma estructura de núcleo dieléctrico, con diferencias de rendimiento derivadas principalmente de los materiales de foil de cobre emparejados para demandas de aplicación diferenciadas:
Serie F4BM: Equipada con foil de cobre ED estándar, adecuada para proyectos generales de microondas y RF sin restricciones de especificación PIM, que ofrece un alto rendimiento de costo para la implementación comercial masiva.
Serie F4BME: Adopta foil de cobre RTF invertido, que ofrece un excelente rendimiento PIM, una mayor precisión de control de circuito y una menor pérdida de conductor, adaptado para sistemas de comunicación de RF de alta precisión y baja interferencia.
Características de rendimiento clave
Constante dieléctrica personalizable: Admite valores DK ajustables de 2.17 a 3.0 con personalización completa, lo que permite una adaptación precisa de los parámetros para adaptarse a diversas condiciones de operación de circuitos de RF y microondas.
Pérdida de alta frecuencia ultra baja: Adopta una fórmula de mezcla optimizada de resina de PTFE y tela de fibra de vidrio para minimizar la atenuación de la señal, asegurando una transmisión de señal de microondas limpia, estable y de alta calidad.
Excelente rendimiento PIM (versión F4BME): La variante F4BME mejorada utiliza foil de cobre RTF invertido para ofrecer indicadores PIM sobresalientes, menor pérdida de conductor y un control de circuito más preciso para sistemas de RF de alta precisión y baja interferencia.
Estabilidad dimensional y térmica superior: La proporción ajustable de fibra de vidrio reduce eficazmente el coeficiente de expansión térmica y la deriva de temperatura, manteniendo una precisión estructural estable incluso en entornos de temperatura fluctuantes.
Fuerte adaptabilidad ambiental: Presenta una resistencia a la radiación confiable y características de desgasificación ultra bajas, adecuadas para escenarios de trabajo industriales y aeroespaciales extremos y complejos.
Alto rendimiento de costo y producibilidad masiva: Disponible en tamaños diversificados y respaldado por procesos de fabricación por lotes maduros, lo que proporciona un suministro comercial estable y reduce eficazmente los costos generales del proyecto para la implementación de equipos de alta frecuencia a gran escala.
Aplicaciones típicas
Con un rendimiento de alta frecuencia de baja pérdida, parámetros dieléctricos estables y una excelente adaptabilidad ambiental, las PCB de sustrato de microondas F4BM255 se aplican ampliamente en sistemas de comunicación comercial, detección de radar y sistemas de microondas satelitales:
Dispositivos de microondas, módulos de RF y sistemas de detección de radar
Desfasadores y varios componentes electrónicos pasivos
- Divisores de potencia, acopladores y combinadores
- Redes de alimentación y sistemas de antenas de phased array
- Equipos de comunicación satelital y hardware de antenas de estaciones base
- Conclusión
- La PCB de sustrato de microondas F4BM255 se destaca como una solución de circuito de alta frecuencia versátil y de alta confiabilidad para sistemas modernos de RF, microondas y comunicación. Equilibrando parámetros dieléctricos personalizables, pérdida de señal ultra baja y una estabilidad dimensional excepcional, esta placa de 3 mm de espesor y cobre de 2 oz con acabado de oro de inmersión ofrece un rendimiento eléctrico constante que supera con creces los materiales F4B estándar. Con foil de cobre F4BME opcional mejorado para un rendimiento PIM superior, se adapta tanto a proyectos comerciales generales como a aplicaciones de baja interferencia de alta precisión.
