Datos del producto:
Pago y Envío Términos:
|
| Materia prima: | Polyimide | Cuenta de la capa: | 4 capas |
|---|---|---|---|
| Grueso del PWB: | 0.3m m | Tamaño del PWB: | 300.5X 25.5m m |
| Coverlay: | Amarillo | Serigrafía: | NO |
| Peso de cobre: | 1oz | Final superficial: | Oro de la inmersión |
| Alta luz: | 25um PWB de la flexión de 2 capas,Tableta PWB de la flexión de 2 capas |
||
Tablero flexible de múltiples capas impreso flexible de múltiples capas del PWB del circuito (FPC)
(FPC son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general

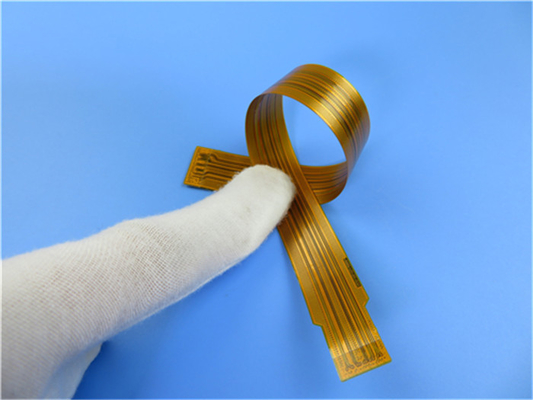

Este tipo de circuito flexible es estructura de capa 4 empleada el polyimide (pi) para el uso del router inalámbrico, cobre 1oz cada capa. La lamina baja es de Shengyi. Cubierto por capa de recubrimiento amarilla, el oro de la inmersión se platea en los cojines. Un conector se diseña en ambos extremos. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber.
Hoja del parámetro y de datos
| Tamaño del PWB flexible | 300.5X 25.5m m |
| Número de capas | 4 |
| Tipo del tablero | Circuitos flexibles |
| Grueso del tablero | 0.30m m |
| Material del tablero | Polyimide (pi) los 25µm |
| Proveedor material del tablero | Shengyi |
| Valor del Tg del material del tablero | ℃ 60 |
| Grueso del Cu de PTH | µmdel ≥20 |
| Thicknes internos del Cu de Iayer | µm 35 |
| Grueso superficial del Cu | µm 35 |
| Color de Coverlay | Amarillo |
| Número de Coverlay | 2 |
| Grueso de Coverlay | µm 25 |
| Material del refuerzo | NO |
| Grueso del refuerzo | N/A |
| Tipo de tinta de la serigrafía | NO |
| Proveedor de la serigrafía | N/A |
| Color de la serigrafía | N/A |
| Número de serigrafía | N/A |
| Peladura de la prueba de Coverlay | Ningún peelable |
| Adherencia de la leyenda | ℃ de 3M 90 que ninguna peladura después de 3 épocas mínimas prueba |
| Final superficial | Oro de la inmersión |
| Grueso del níquel/del oro | Au: los 0.03µm (mínimo); Ni los 2-4µm |
| RoHS requirió | Sí |
| Famability | 94-V0 |
| Prueba de choque termal | Paso, -25℃±125℃, 1000 ciclos. |
| Tensión termal | Paso, 300±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar. |
| Función | Prueba eléctrica del paso del 100% |
| Ejecución | Conformidad con la clase 2 de IPC-A-600H y de IPC-6013C |
Características y ventajas
Flexibilidad excelente
Reducción del volumen
Perdida de peso
Consistencia de la asamblea
Confiabilidad creciente
Facultatividad material
Bajo costo
Continuidad del proceso
Método de envío diversificado
El diseño de ingeniería evita que los problemas ocurran en pre la producción.
Usos
Cabeza FPC, regulador del equipamiento médico, tablero suave del laser de la antena de la tableta
Circuitos flexibles de múltiples capas
En general, la fabricación de circuitos flexibles de múltiples capas se basa sobre procesos del solo PWB flexible echado a un lado y el doble echó a un lado PWB flexible de PTH. Ambos tipos se desarrollan de los circuitos flexibles de doble cara covercoated convencionales que se enlazan juntos. Por varias razones, no se recomienda para combinar demasiados circuitos flexibles en un circuito flexible de múltiples capas.
Materiales y gruesos de FPC de múltiples capas
Es práctica común utilizar los materiales enumerados abajo.
Substratos dieléctricos
polyimide de 50 µm (2 milipulgada) debido a su estabilidad más alta y dirección más fácil comparadas con polyimide de 25 µm (1 milipulgada).
Hoja de cobre
hoja de cobre de 35 µm (1 onza.), con tal que este grueso sea compatible con los requisitos que llevan actuales del circuito acabado.
Covercoat
polyimide de 25 µm (1 milipulgada) para una hoja de cobre gruesa de 35 µm (1,4 milipulgada), puesto que asegura una mejor encapsulación de los conductores que un polyimide de 50 µm (2 milipulgada).
pegamento de acrílico de 25 µm (1 milipulgada) para alcanzar una buena encapsulación y una laminación del flujo bajo. Demasiado pegamento de acrílico lleva a los problemas de la confiabilidad, e.g grietas del barril, grietas de la hoja, y un etchback demasiado profundo.
Capas externas
Las capas externas no se deben proporcionar ningún conjunto de circuitos (conductores) en el lado de enlace debido al riesgo de colocación de trampas de aire en el interfaz.
Materiales de vinculación
Al usar los circuitos flexibles covercoated como capas internas, los circuitos y las piezas rígidas se enlazan juntas mediante los pegamentos de la hoja.
Procesos
Un organigrama simplificado se muestra abajo.
Más exhibiciones de FPC de múltiples capas
