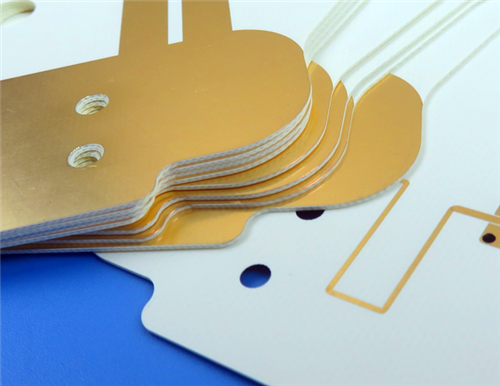

Este es un rígido de 2 capas personalizadoPCB de alta frecuenciafabricado con sustrato dieléctrico de alto rendimiento Wangling TF300, diseñado para circuitos de microondas y ondas milimétricas de alta estabilidad y sistemas de antenas en miniatura.El tablero está acabado con oro de inmersión, sin máscara de soldadura ni serigrafía aplicada en las superficies superior o inferior.
Especificación de los PCB
| Parámetro |
Especificación |
| Materiales básicos |
Material dieléctrico de alta frecuencia TF300 |
| Número de capas |
PCB rígido de 2 capas |
| Dimensiones del tablero |
70 mm × 49 mm (1 pieza), tolerancia de las dimensiones: ±0,15 mm |
| Traza mínima / espacio |
5 mil / 5 mil |
| Tamaño mínimo del agujero mecánico |
0.3 mm |
| Por tipo |
No se adoptan vías ciegas; sólo se utilizan vías de orificio |
| espesor del tablero terminado |
0.7 mm |
| Peso del cobre acabado de la capa exterior |
1 onza (1.4 ml) |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
Oro de inmersión |
| Capa de serigrafía |
Sin serigrafía superior y inferior |
| Capa de máscara de soldadura |
Sin máscara de soldadura superior e inferior |
| Prueba de calidad |
Prueba eléctrica al 100% antes del envío |
Estructura de acoplamiento de la capa de PCB
| Nombre de la capa |
Especificación |
| Capa de cobre 1 (capa superior) |
espesor de cobre acabado de 35 μm |
| Núcleo dieléctrico |
Wangling TF300 material de alta frecuencia, de 0,635 mm (25 mil) de espesor |
| Capa de cobre 2 (capa inferior) |
espesor de cobre acabado de 35 μm |
Arte y normas de calidad
Formato de ilustración: fabricado con base en archivos Gerber RS-274-X estándar, el formato estándar de la industria que garantiza patrones de alta precisión y una compatibilidad total de producción.
Norma de calidad: fabricada e inspeccionada de acuerdo con las especificaciones de fiabilidad IPC-Clase 2, cumpliendo con los requisitos generales de rendimiento comercial e industrial.
Cobertura de suministro: Disponible para envío en todo el mundo con producción estandarizada y control de calidad completo, que admite una entrega global estable.
Descripción general del material de la serie TF de Wangling
Los sustratos de la serie TF de Wangling son materiales dieléctricos de alta frecuencia de alto rendimiento compuestos de resina de PTFE y relleno cerámico, con una estructura libre de fibra de vidrio.La constante dieléctrica se puede ajustar con precisión ajustando la relación entre cerámica y PTFEFabricados mediante procesos patentados, los materiales de la serie TF ofrecen un rendimiento de microondas excepcional, una estabilidad térmica superior y una fiabilidad a largo plazo.lo que los hace ideales para diseños de PCB de alta precisión y alta frecuencia.
Características de rendimiento del material principal
Performance dieléctrica ajustable y estable
El TF300 cuenta con un DK estable y ajustable de 3,0 ̊16 con múltiples opciones estándar y una pérdida dieléctrica ultrabaja, que satisface perfectamente los requisitos de fabricación de circuitos de microondas y ondas milimétricas.
Estabilidad a altas temperaturas
Permite un funcionamiento estable continuo a -80 °C a +200 °C, ofreciendo una excelente adaptabilidad térmica para ambientes aeroespaciales e industriales adversos.
espesor personalizable y alta capacidad de procesamiento
Este material admite espesores personalizados que van desde 0,635 mm hasta 2,5 mm y es totalmente compatible con los procesos de fabricación de PCB termoplásticos estándar para un alto rendimiento de producción.
Adaptabilidad al medio ambiente
Con una excelente resistencia a la radiación y propiedades de desgasificación ultrabajas, mantiene un rendimiento eléctrico y mecánico estable en escenarios de trabajo de extrema alta fiabilidad.
TF300 Propiedades típicas del material
| Constante dieléctrica (DK) |
3.0±0.06 @10 GHz |
| Factor de disipación (DF) |
0.001 @10 GHz |
| Coeficiente térmico de la constante dieléctrica (TCDK) |
-60 ppm/°C (-55°C a 150°C) |
| Resistencia a la descamación (1 oz de cobre) |
> 0,6 N/mm |
| Coeficiente de expansión térmica (CTE) |
El eje X/Y: 60 ppm/°C; el eje Z: 80 ppm/°C |
| Absorción de agua |
≤ 0,05% (20 ± 2 °C, 24 horas) |
| Densidad |
2.41 g/cm3 |
| Conductividad térmica |
0.3 W/m·K |
| Folias de cobre aplicables |
Fuel de cobre electrolítico estándar: 0,5 oz, 1 oz |
Escenarios típicos de aplicación
Equipo aeroespacial, sistemas espaciales, aeronaves y equipos electrónicos de cabina
Circuitos de microondas, antenas de alta frecuencia y dispositivos de antenas sensibles a las fases
Radares de alerta temprana, radares aéreos y módulos de procesamiento de señales de radar
Antennas de matriz en fase y sistemas de red de formación de haz
Equipos de comunicación y navegación por satélite
Modulos de amplificadores de potencia de alta frecuencia
