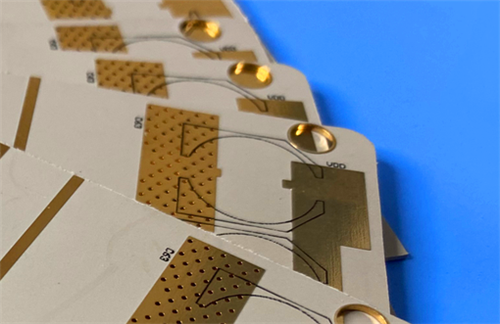

Esta PCB rígida de alta frecuencia de 2 capas personalizada está fabricada con sustrato dieléctrico termoestable Wangling WL-CT300, diseñado para aplicaciones de sistemas de antena, microondas y RF de alta confiabilidad. La placa adopta un acabado superficial chapado en oro puro, con serigrafía negra impresa en la capa superior, sin serigrafía en la capa inferior y está construida sin máscara de soldadura de doble cara.
Especificación de PCB
| Elemento de parámetro |
Especificación |
| Materia prima |
Material dieléctrico termoestable de alta frecuencia WL-CT300 |
| Recuento de capas |
PCB rígido de 2 capas |
| Dimensiones del tablero |
66,04 mm × 43,18 mm (1 pieza), tolerancia dimensional: ±0,15 mm |
| Seguimiento/espacio mínimo |
4 mil / 5 mil |
| Tamaño mínimo del orificio mecánico |
0,25 mm |
| Vía tipo |
No se adoptaron vías ciegas; sólo se utilizan vías de orificio pasante |
| Grosor del tablero terminado |
0,25 mm |
| Peso de cobre acabado de la capa exterior |
1 onza (1,4 mil) |
| A través del espesor del revestimiento |
20 μm |
| Acabado superficial |
Chapado en oro puro |
| Capa de serigrafía |
Serigrafía negra en la superficie superior; sin serigrafía en la superficie inferior |
| Capa de máscara de soldadura |
Sin máscara de soldadura superior e inferior |
| Prueba de calidad |
Prueba de aislamiento y continuidad eléctrica completa al 100 % implementada antes del envío |
Estructura de apilamiento de capas de PCB
| Nombre de capa |
Especificación |
| Capa de cobre 1 (capa superior) |
Espesor de cobre acabado de 35 μm. |
| Núcleo dieléctrico |
Material de alta frecuencia Wangling WL-CT300, espesor de 0,127 mm (5 mil) |
| Capa de cobre 2 (capa inferior) |
Espesor de cobre acabado de 35 μm. |
Ilustraciones y estándares de calidad
Formato de material gráfico: Se proporcionan datos Gerber RS-274-X listos para producción, que es el estándar universal de la industria para garantizar un patrón de circuito preciso y una compatibilidad total de fabricación.
Estándar de calidad: Fabricado e inspeccionado de acuerdo con los criterios de confiabilidad IPC-Clase-2, satisfaciendo los requisitos estándar de aplicaciones electrónicas comerciales e industriales.
Cobertura de suministro: Facilita el envío global para cumplir con los requisitos del proyecto.

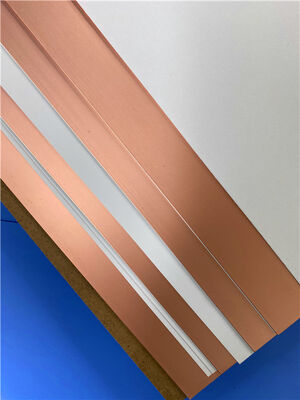

Descripción general del material Wangling WL-CT300
Wangling WL-CT300 es un laminado revestido de cobre termoestable de alto rendimiento diseñado para aplicaciones de alta frecuencia. Consiste en resina de hidrocarburo, relleno cerámico compuesto y refuerzo de fibra de vidrio, lo que ofrece excelentes propiedades dieléctricas de bajas pérdidas para satisfacer las rigurosas demandas de diseño de circuitos de alta frecuencia.
A diferencia de los sustratos de PTFE convencionales, WL-CT300 admite procesos de fabricación estándar FR4, ofreciendo un procesamiento más simple, mayor consistencia de producción y mejor rentabilidad. Sirve como una alternativa de alto rendimiento a los materiales de alta frecuencia equivalentes importados.
La combinación sinérgica de resina de hidrocarburo y cerámica compuesta permite una constante dieléctrica estable y una tangente de pérdida, un bajo coeficiente de expansión térmica y una excelente resistencia a altas temperaturas. Con una temperatura de transición vítrea (Tg) superior a 280 °C, este material mantiene una estabilidad estructural y eléctrica superior para escenarios de alta frecuencia y alta confiabilidad.
Características de rendimiento del material central
Propiedades dieléctricas estables de baja pérdida: presenta una pérdida de alta frecuencia ultrabaja constante (DK=3,00, DF=0,0025 a 10 GHz/23 °C) para garantizar una transmisión de señal de alta frecuencia estable y precisa.
Excelente estabilidad térmica: el bajo TCDK, la alta conductividad térmica y la Tg ultra alta proporcionan una excelente estabilidad térmica y capacidad de disipación de calor bajo temperaturas variables.
Alta estabilidad mecánica y estructural: el CTE bien combinado con cobre reduce el estrés térmico, mejorando la estabilidad estructural y la confiabilidad para uso de alta densidad y alta temperatura.
Adaptabilidad ambiental superior: la baja absorción de humedad garantiza un rendimiento eléctrico y mecánico constante, adaptándose a entornos complejos industriales y exteriores a largo plazo.
Propiedades del material WL-CT300
| Constante dieléctrica (DK) |
3,00 a 10 GHz/23 °C |
| Factor de disipación (DF) |
0,0025 a 10 GHz |
| Coeficiente térmico de constante dieléctrica (TCDK) |
27 ppm/°C |
| Conductividad térmica |
0,41 W/m·K |
| Coeficiente de Expansión Térmica (CTE) |
Eje X: 15 ppm/°C; Eje Y: 14 ppm/°C; Eje Z: 31 ppm/°C |
| Absorción de humedad |
0,15% |
| Temperatura de transición vítrea (Tg) |
>280°C |
| Lámina de cobre aplicable |
Lámina de cobre electrolítico estándar: 0,5 oz, 1 oz |
Escenarios de aplicación típicos
Los PCB WL-CT300, que se benefician de una pérdida de alta frecuencia ultrabaja, una estabilidad térmica excepcional, un rendimiento mecánico confiable y una capacidad de fabricación compatible con FR4, se aplican ampliamente en sistemas de antena, microondas y RF de alta precisión, cubriendo los siguientes campos:
- Antenas de estaciones base y antenas de comunicación por satélite.
- Radares para automóviles, sensores montados en vehículos y sistemas de navegación
- Módulos amplificadores de potencia de alta frecuencia.
- Equipo sintonizador de alta frecuencia (LNB) satelital
- Dispositivos RF, filtros de microondas y duplexores.
- Antenas WIMAX y sistemas de antenas distribuidas (DAS)
